ZHCUBK7A March 2020 – December 2023 BQ25616
2.2 設備設置
根據以下說明來設置設備：
- 請查看表 1-2 中的 EVM 連接。
- 將 PS1 設置為 5V DC、3A 電流限值，然后關閉電源。
- 將 PS1 的輸出與一個電流表串聯在一起，然后連接到 J1（VAC 和 GND）。
- 在 TP7 (VBUS) 和 TP25 (PGND) 之間或 J1 上連接一個電壓表。
- 打開負載 #1，設置為恒壓模式并將輸出設置為 3.7V，然后禁用負載。如圖 2-1 中所示，將負載與電流表（萬用表）串聯到 J5（BATTERY 和 GND）接地側。
- 在 TP15 (BAT) 和 TP24 (PGND) 之間或者在 J4-2 和 J4-1 之間連接一個電壓表，如圖 2-1 中所示。
- 在 TP14 (SYS) 和 TP24 (PGND) 之間或者在 J2-1 和 J2-2 之間連接一個電壓表，如圖 2-1 中所示。
- 按表 1-3 中所示安裝分流器。

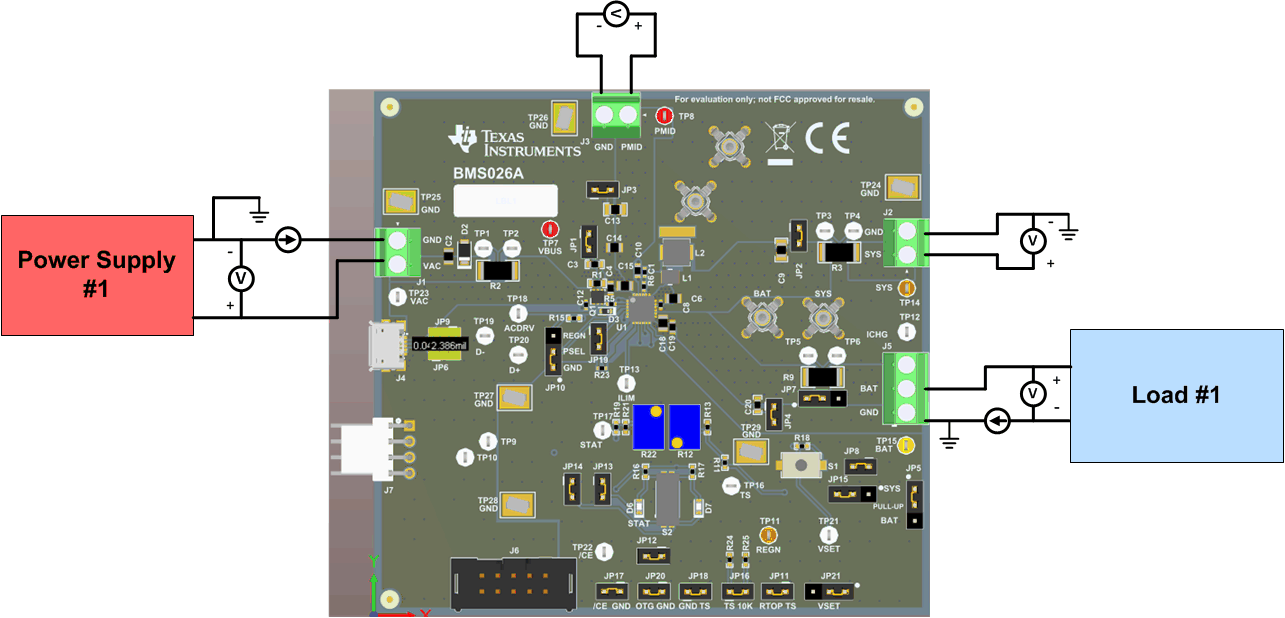

圖 2-1 用于 BMS026 EVM 的原始測試設置
