ZHCUBI8 November 2023 LMR38025-Q1
2.1 快速入門流程
- 使用短電線連接 VIN 和 GND 連接器之間的電源。
- 用短電線連接 VOUT 與 GND 連接器之間的轉換器負載。
在 VIN_S(TP1) 和 GND(TP2) 之間連接電壓表 1 以測量電源電壓 (VIN)
在 VO_S(J6) 和 GND(TP3) 之間連接電壓表 2 以測量輸出電壓 (VOUT)
- 將電源電壓 (VIN) 設置到 6V 與 80V 之間的合適水平。也將電源的電流限值設置到合適的水平。
- 打開電源。EVM 上電并提供 VOUT= 5V。
- 監控輸出電壓，同時將負載電流增加到最大值 2.5A。
有關連接器和測試點的位置，請參閱圖 2-1。

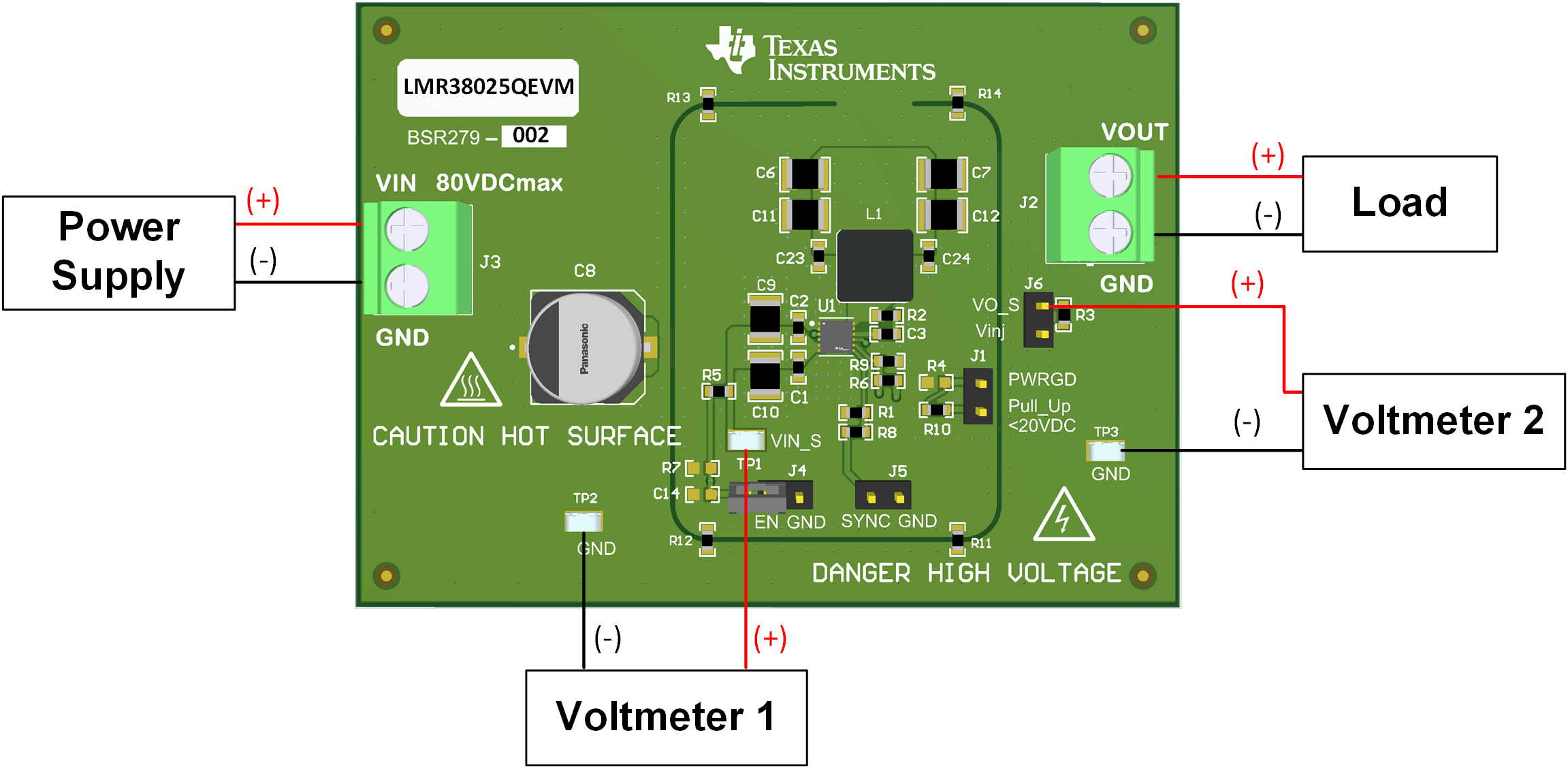

圖 2-1 LMR38025Q EVM 設置
