本節介紹 UCC21551-Q1 EVM 的默認 EVM 配置和建議的測試設置。

設備

建議使用以下設備來測試 EVM：

• 一臺可提供 5V/0.5A 的直流電源，例如：Keysight E3634A。
• 一臺可提供 24V/0.5A 的直流電源，例如：Keysight E3634A。
• 一臺任意函數發生器，雙通道，例如：Tektronix AFG3102A。
• 一臺示波器，至少 3 個通道，帶寬至少 200MHz，例如 Tektronix MDO3054 或 TDS3054C。
• 三個無源示波器探頭，帶寬至少為 200MHz。例如，帶有接地彈簧的 TPP1000 探頭。
• 4 根 BNC 轉 Grabber 電纜，用于輸入和電源連接。
• 香蕉插頭連接器。

設備配置

• 直流電源設置
  • 直流電源 1：
    • 電壓設置：5V
    • 電流限值：0.5A
  • 直流電源 2：
    • 電壓設置：24V
    • 電流限值：0.5A
• 函數發生器設置
  • 功能：Pulse
  • CH1：高電平：5V，低電平：0V
  • CH2：高電平：5V，低電平：0V
• 示波器設置
  • CH1-CH3：
    • 直流耦合
    • 可用的最高帶寬設置
    • 端接 1M 或自動
    • 探頭刻度：10X 或自動

設備設置

• 跳線連接
  • J7：將 XEN 并聯至 VCC
  • J20：將 ON 并聯至 EN
  • J5：將 DT 并聯至 GND
  • SDT_DT1：所有開關均位于最左側位置
• 示波器連接
  • CH1：VGA 至 VSSA
  • CH2：VGB 至 VSSB
  • CH3：VDDB 至 VSSB
• 函數發生器
  • CH1：INB 至 GND
  • CH2：INA 至 GND
• 電源
  • 直流電源 1：J18
  • 直流電源 2：J21

如果測試帶有 FET 的 EVM，則插入 Q1 和 Q2 或 XM3 連接器。如果測試不帶 FET 的 EVM，則需要用一個香蕉插頭連接器來連接 SW 和 DC-。有關默認測試連接的圖示，請參閱圖 4-1。

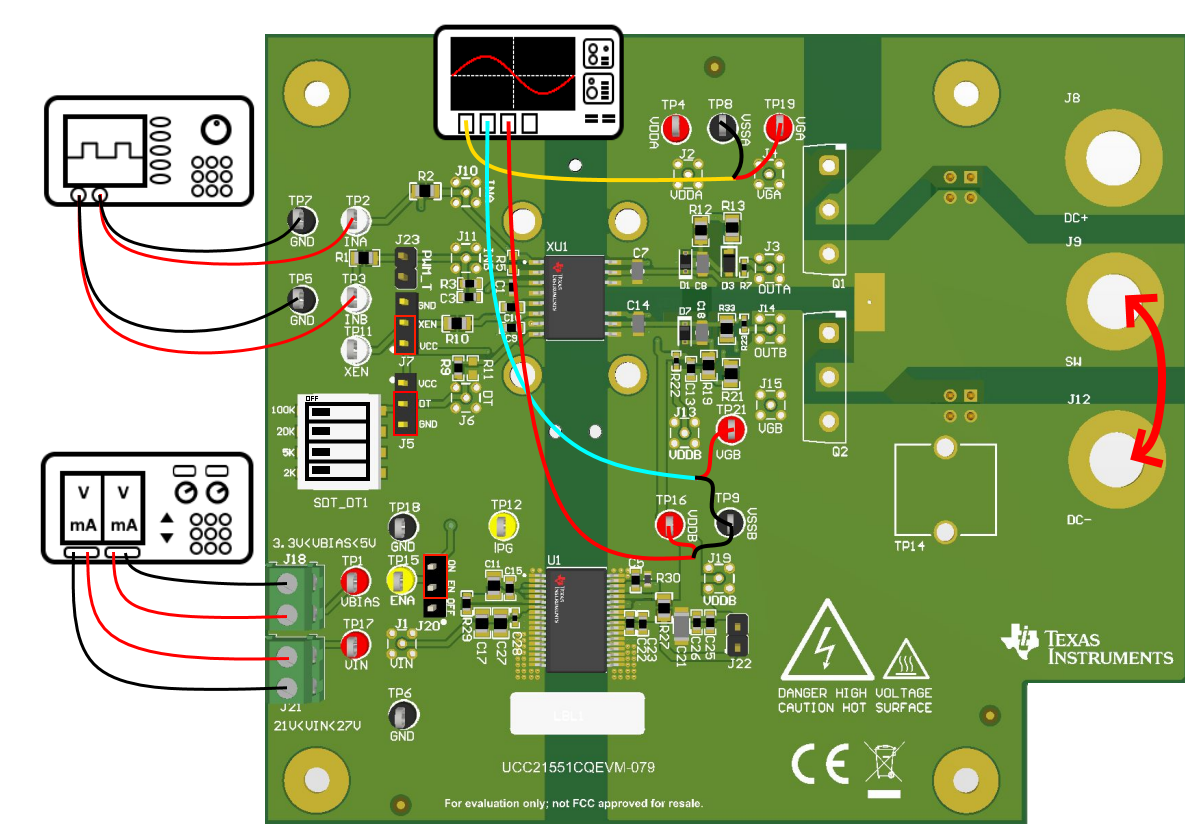

圖 3-1 空載時的默認連接
