按照以下說明捕獲 LM74704-Q1 的啟動曲線：

1. 將輸入電源電壓 VIN 設置為 12V，將電流限制設置為 5 A。
2. 默認 EVM 配置通過 R2 將 EN 連接到陽極。因此，當輸入電壓超過 V_{(EN_IH)} 閾值時，器件將啟用。此配置允許我們捕獲 IC 的輸入電壓啟動行為。
   1. 對于 EN 測試啟動，請先拆除 R2 并將外部控制信號電壓連接到 TP4 (EN)。
3. 驗證是否已組裝跳線 J5，該跳線會將板上生成的上拉電壓連接到 FET_GOOD 信號。
4. 打開電源。
5. 觀察 VIN、VOUT、GATE 和輸入電流的啟動曲線。

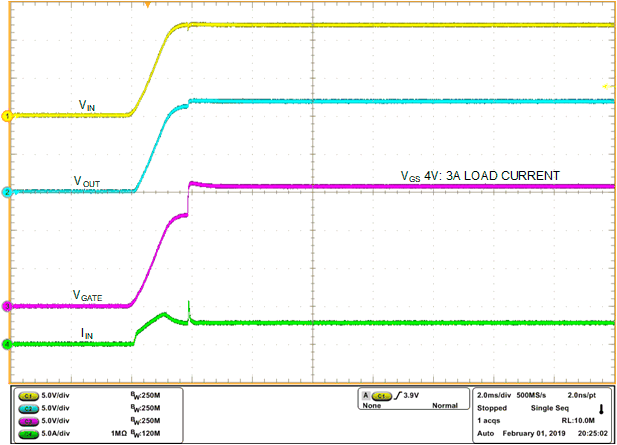

圖 3-2 顯示了在輸入電壓從 0V 斜升至 12V 時 LM74704-Q1 的啟動波形。

按照以下說明捕獲 LM74703-Q1 的啟動曲線：

1. 將板載 U1（默認 LM74704-Q1）替換為 LM74703-Q1。
2. 將輸入電源電壓 VIN 設置為 12V，將電流限制設置為 5A。
3. 默認 EVM 配置通過 R2 將 EN 連接到陽極。因此，在輸入電壓達到 V_{(EN_IH)} 閾值時，器件將啟用。
4. 驗證跳線 J5 是否已拆除，因為 LM74703-Q1 具有 FET_GOOD 的推挽輸出，并且不需要外部上拉電壓。
5. 打開電源。
6. 觀察 VIN、VOUT、GATE 和 FET_GOOD 的啟動曲線。

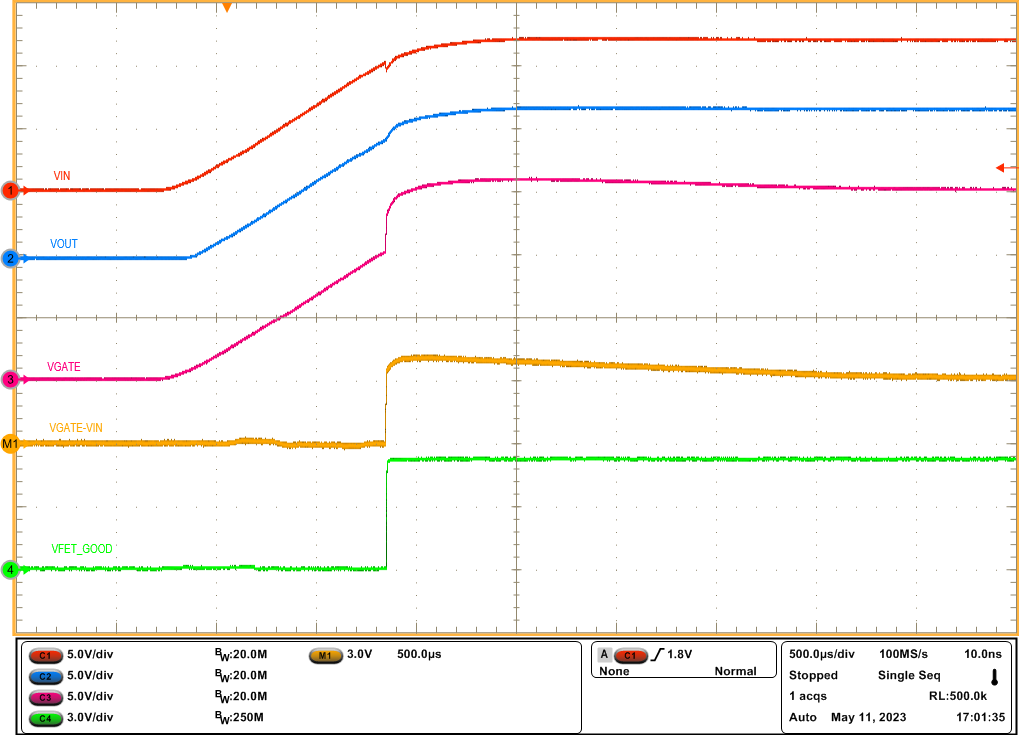

圖 3-3 顯示了在輸入電壓從 0V 斜升至 12V 時 LM74703-Q1 的啟動波形。
