5.5 PWM 調光性能
圖 5-7、圖 5-8 和圖 5-9 分別顯示了 10%、50% 和 90% 占空比下的 PWM 調光波形。輸入電壓為 48V，串聯 7 個白光 LED 作為負載。滿標度 LED 電流設置為 4.0A。PWM/EN 引腳的輸入 PWM 信號頻率為 20kHz。

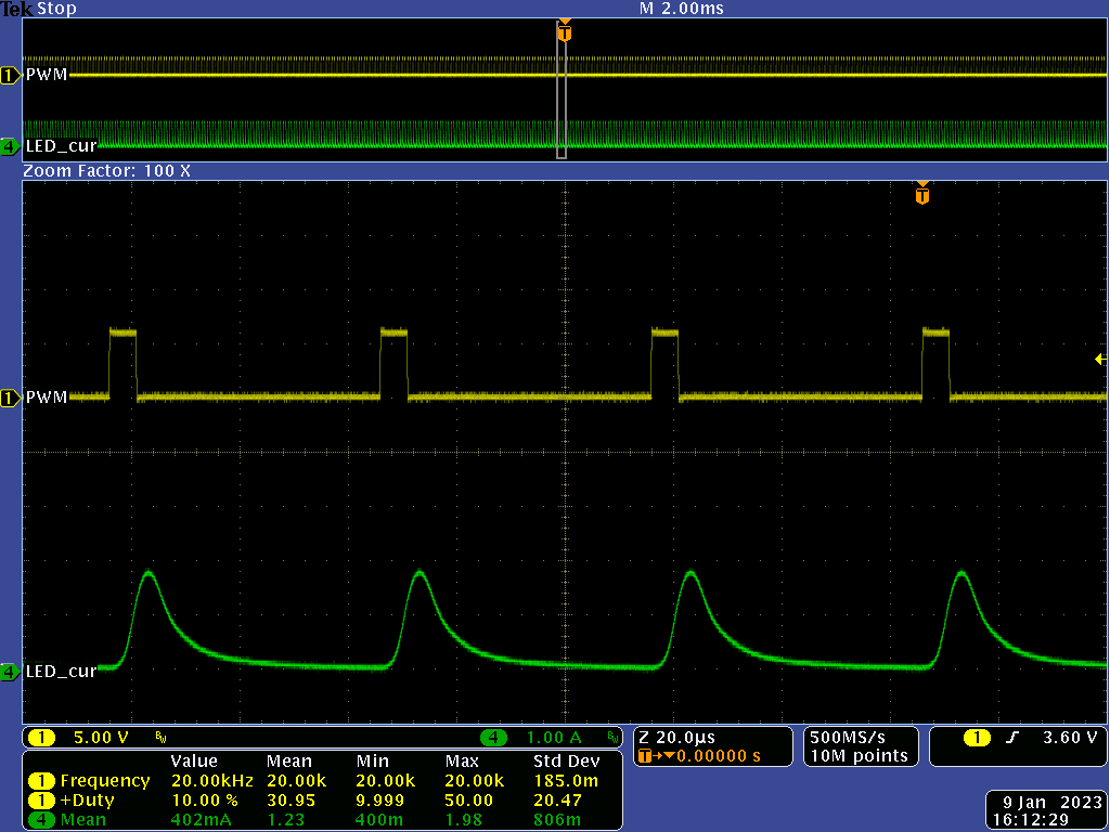

圖 5-7 10% 占空比、20kHz PWM 調光時的波形

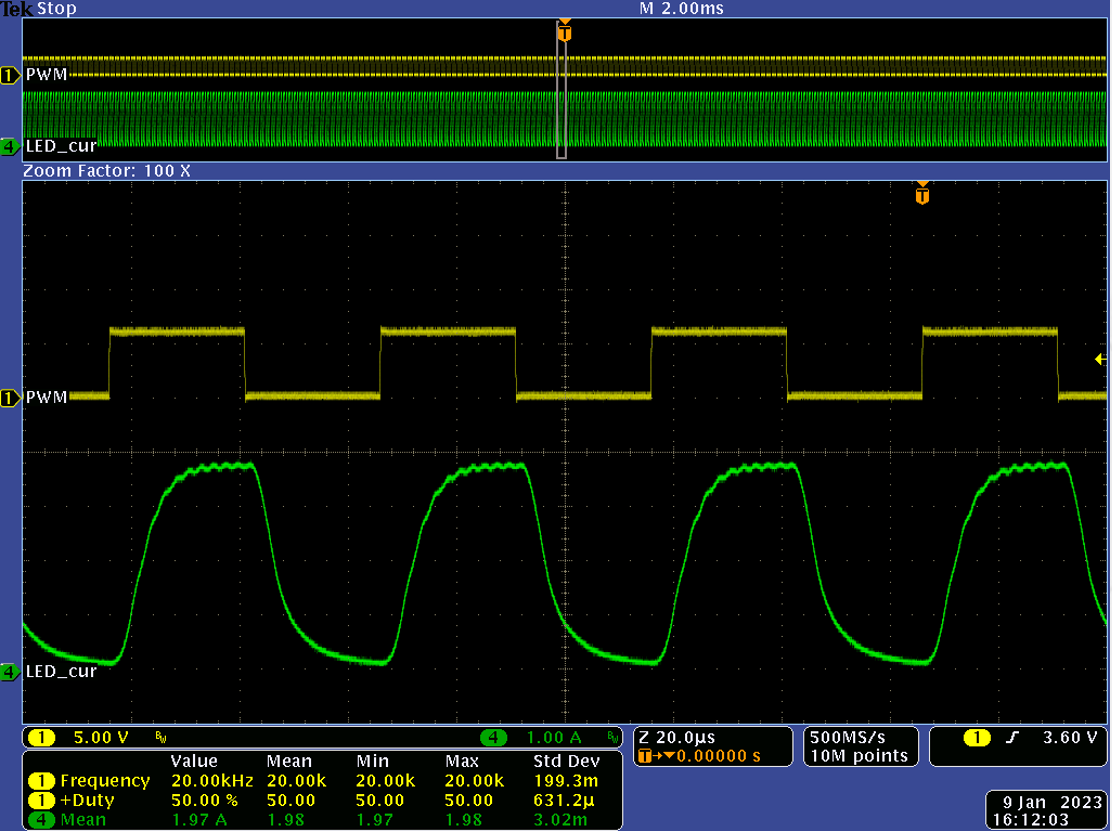

圖 5-8 50% 占空比、20kHz PWM 調光時的波形

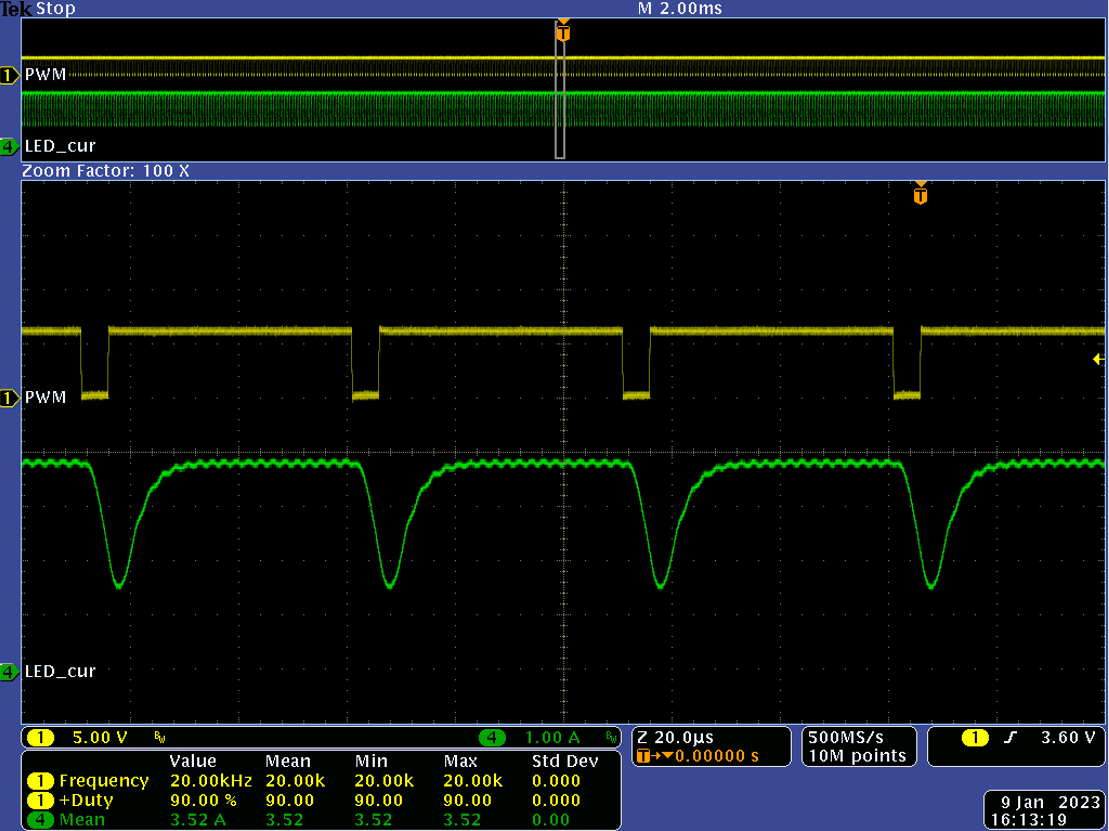

圖 5-9 90% 占空比、20kHz PWM 調光時的波形圖 5-10 提供了 PWM 調光線性的測試結果，及其與理論值的比較。輸入電壓為 48V，串聯 7 個白光 LED 作為負載。滿標度 LED 電流設置為 4A。PWM/EN 引腳的輸入 PWM 信號頻率為 20kHz。

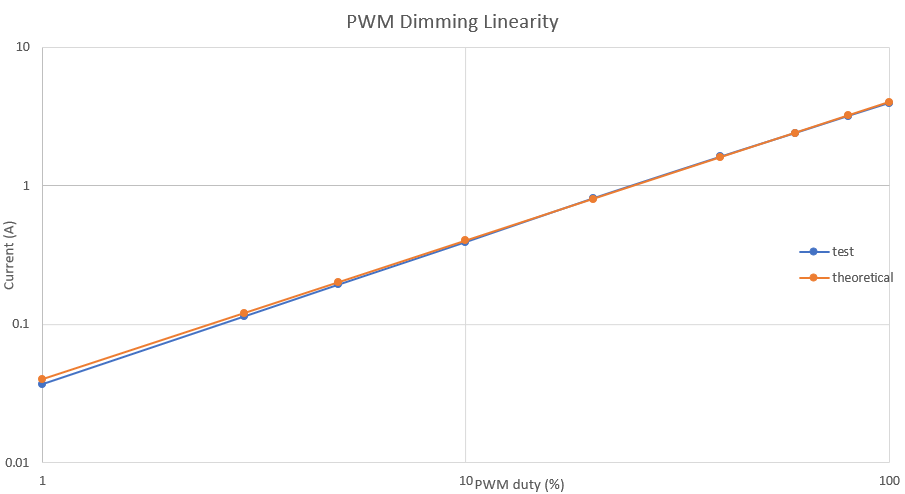

圖 5-10 PWM 調光線性
