ZHCUB16C August 2025 – September 2025 TPS922052 , TPS922053 , TPS922054 , TPS922055
PRODUCTION DATA
5.6 混合調光性能
圖 5-11 和圖 5-12 分別顯示了 10% 和 20% 占空比下的混合調光波形。輸入電壓為 48V，串聯 7 個白光 LED 作為負載。滿標度 LED 電流設置為 4A。ADIM/HD 引腳始終為低電平。PWM/EN 引腳的輸入 PWM 信號頻率為 20kHz。

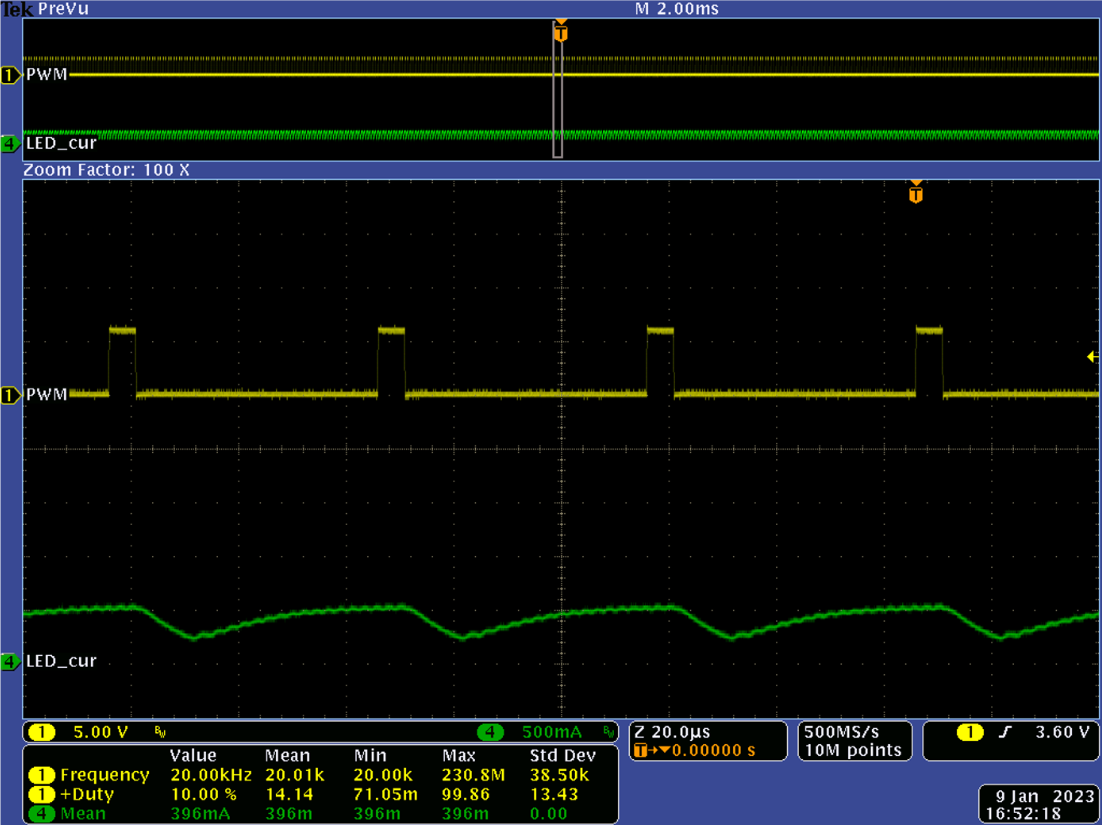

圖 5-11 10% 占空比、20kHz 混合調光時的波形

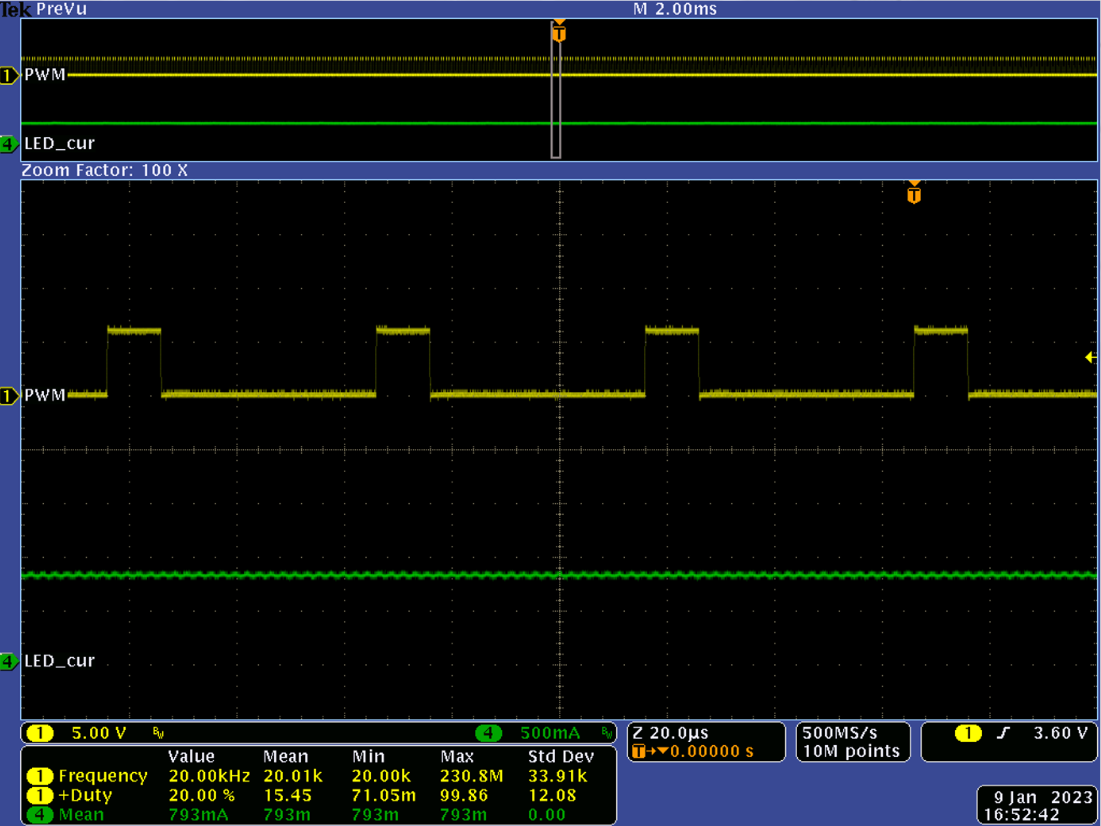

圖 5-12 20% 占空比、20kHz 混合調光時的波形當啟用混合調光時，LED 電流在高亮度級別（12.5% 至 100%）由模擬調光調節，在低亮度級別（0% 至 12.5%）由 PWM 調光調節。
圖 5-13 提供了混合調光線性的測試結果，及其與理論值的比較。輸入電壓為 48V，串聯 7 個白光 LED 作為負載。滿標度 LED 電流設置為 4A。PWM/EN 引腳的輸入 PWM 信號頻率為 20kHz。
圖 5-13 混合調光線性
