ZHCUAY6F November 2022 – December 2024
圖 2-1 顯示了 OPTEVM 的系統設置。計算機運行圖形用戶界面 (GUI) 軟件,通過 USB 接口與 OPTMB EVM 板進行通信。OPTMB EVM 板具有一個 USB Type C 端口并隨附一條 USB-C 轉 USB-A 線纜。OPTMB EVM 板充當 PC 上運行的軟件與 OPTCB 測試板之間的橋梁。OPTMB EVM 板上的 MSP430 接收 PC 發出的 USB 命令,并通過 I2C 與光傳感器進行通信。
OPTCB 測試板包含光傳感器 IC、去耦電容器和 8 個引腳。這些引腳用于建立電源連接、I2C 連接,以及 OPTCB 測試板與 OPTMB EVM 板之間的中斷信號連接。為了進行評估,可以從 OPTMB EVM 板上卸下 OPTCB 測試板來與其他平臺搭配使用。OPTMB EVM 板還提供了一個未填充的 5 引腳接頭空間,便于連接電源、接地、I2C 和中斷線路。
該 EVM 附帶已插到主板上的 OPTCB 測試板。如果還未組裝,OPTEVM 的基本硬件設置涉及將測試板插到 OPTMB EVM 板插槽中。請特別注意確保 OPTCB 測試板方向正確,如圖 1-1 中所示。然后連接 USB 電纜。本節詳細介紹了該過程。

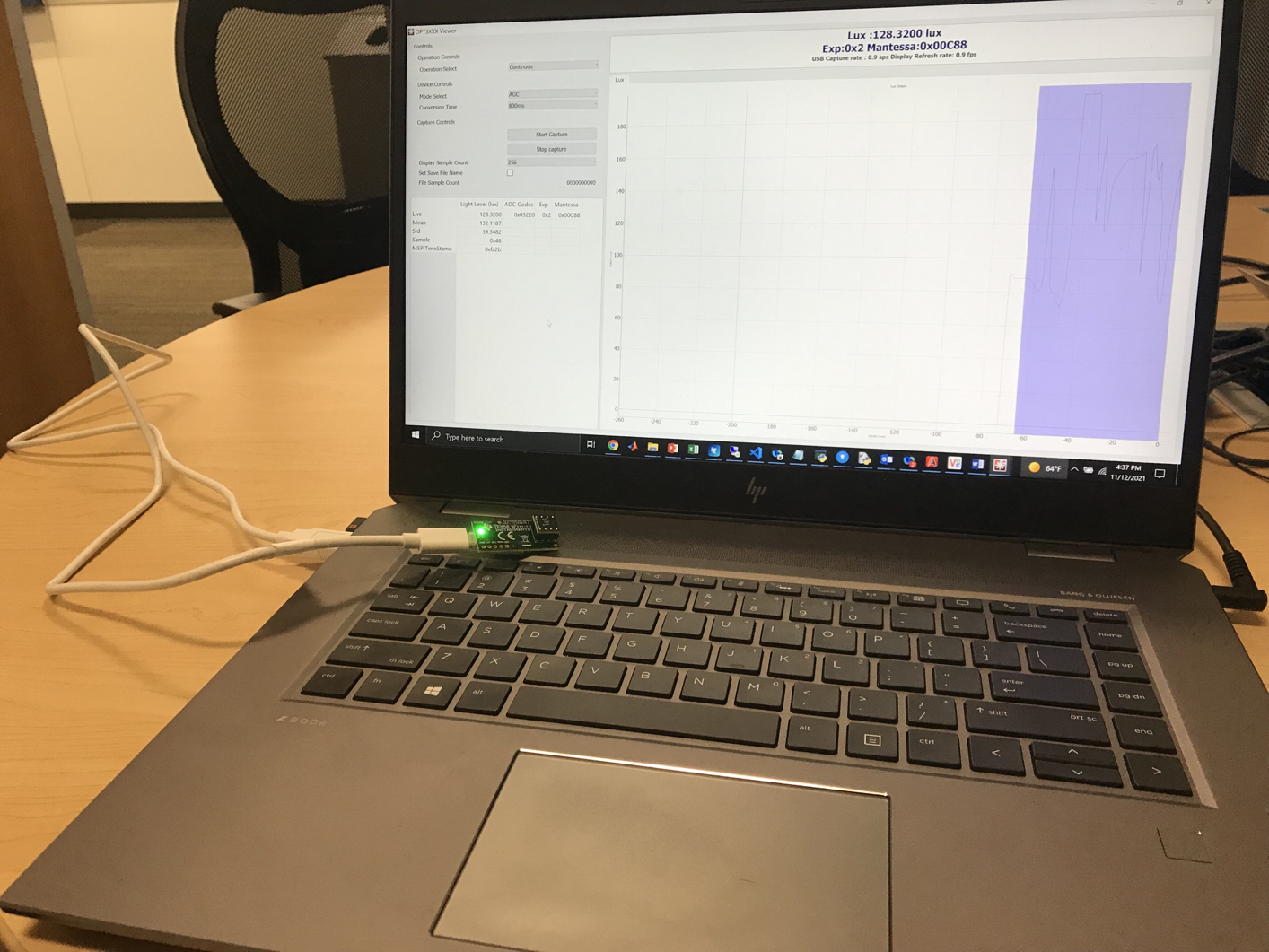

圖 2-1 OPTEVM 硬件設置
