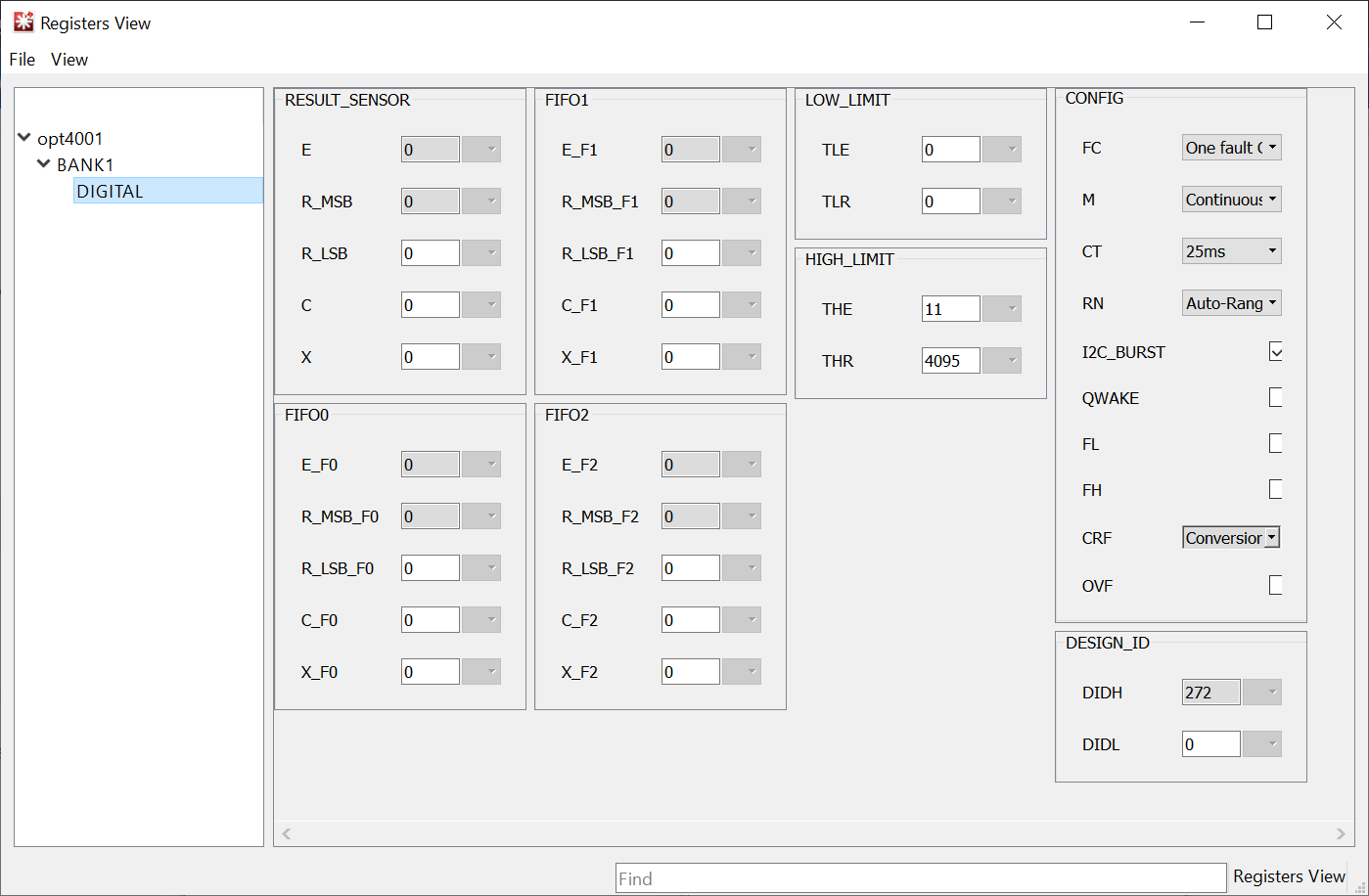

圖 3-21 OPT4xxx 器件的寄存器視圖示例寄存器 E、R_MSB、R_LSB、C 和 X 是使用寄存器 0x02 至 0x07 作為 FIFO 寄存器的單通道器件的結果寄存器。結果寄存器提供來自器件的輸出數據作為指數和尾數值,這兩個值分別在寄存器視圖中顯示為 e 和 r。尾數在寄存器 0x00 和 0x01 之間拆分為 R_MSB 和 R_LSB。寄存器 0x01 中還包含樣本計數器 (C) 和 CRC 校驗位 (X)。
對于顏色傳感器,寄存器 0x00 至 0x07 是每個通道的結果寄存器。
寄存器 0x0A、0x0B 和 0x0C 是配置寄存器,用于提供關于器件狀態的反饋;器件數據表中顯示了位名稱和完整說明。每個只讀狀態位均會顯示為灰色,而無法更改。寄存器 x08 和 x09 分別允許設置下限和上限。這些寄存器用于某些中斷報告模式。寄存器 0x11 中包含 Design_ID。
