示例代碼提供了一個 API 來檢測哪些器件存在開路、短路或單 LED 短路等故障。TPS929xxx_APIs.h 文件中定義了該 API 的原型。

void LED_Update_Chip_Status(unsigned int dev_addr_x);

該 API 會更新 system_info.h 中定義的變量 chip_status。對于器件 TPS929160-Q1 和 TPS929240-Q1，還有一個稱為 VBAT 的額外電源引腳。因此，對于這些器件，該變量包括為此引腳測得的電壓結果。此外，這些器件還包括一個稱為電源欠壓的額外故障類型。因此，這些器件包含標志 SUPUV。

struct chipStatus {
    // Indicates open, short, and/or single-LED-short fault
    uint16_t OUT_flag;
    uint16_t SHORT_channels[MAX_CHANNEL_CNT];
    uint16_t OPEN_channels[MAX_CHANNEL_CNT];
    uint16_t SLS_channels[MAX_CHANNEL_CNT];     // Single-LED-short
    uint16_t EEPCRC;                            // EEPROM CRC fault
    uint16_t TSD;                               // Thermal Shutdown
    uint16_t PRETSD;                            // Pre-thermal shutdown warning
    uint16_t REF;                               // REF-pin fault
    uint16_t LOWSUP;                            // Low supply
    uint16_t POR;                               // Power-on-reset
#ifndef TPS92912X
    uint16_t SUPUV;                             // Supply undervoltage
    uint16_t VBAT_mV;        // *1 mV
#endif
    uint16_t VSUPPLY_mV;     // *1 mV
    uint16_t VLDO_mV;        // *1 mV
    uint16_t TEMPSNS_10mC;   // *10 mC
    uint16_t VREF_100uV;     // *100 uV
    uint16_t IREF_10nA;      // *10 nA
};

// For diagnostics
extern struct chipStatus chip_status[];

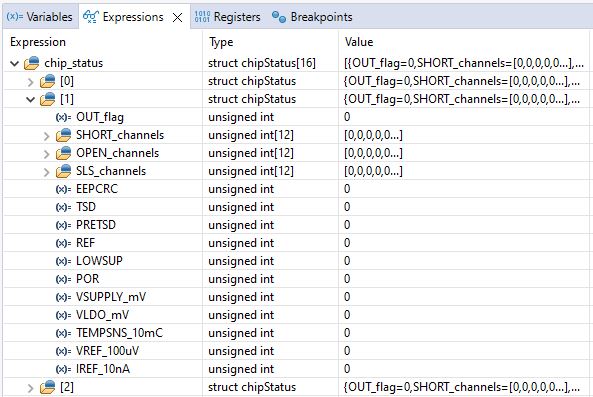

在代碼調(diào)試期間，可以按照觀察變量、表達式和寄存器中的步驟在表達式視圖中觀察變量 chip_status。圖 4-2 中描述了一個沒有任何錯誤的示例。變量 chip_status 的第一個索引是 FlexWire 總線上 LED 驅(qū)動器的地址。總共可能有 16 個不同的地址。因此，索引的范圍為 0 至 15。

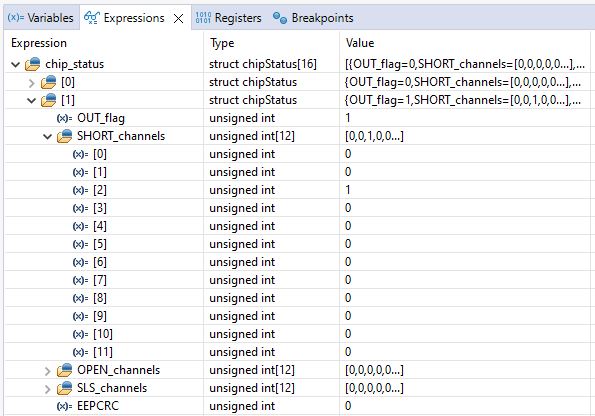

圖 4-3 中顯示了一個帶有短接的示例。TPS929120-Q1 具有地址 0x1 并設置了 OUT_Flag 標志。當陣列 SHORT_channels 被擴展時，可以看到引腳 OUT2 上發(fā)生了短路。

圖 4-4 中展示了 TPS929120-Q1 中出現(xiàn)低電源警告 (V_(SUPPLY) < V_{(ADCLOWSUPTH)}) 時的示例。已為地址為 0x1 的器件設置了標志 LOWSUP。此外，對于該警告，電源電壓由 ADC 測量并在診斷中報告。在本例中，測量得到的結果為 6627mV。
