3 硬件設置
本節介紹了硬件設置與每個器件專用 EVM 用戶指南中的描述之間的差異。檢查以下指南中的硬件設置：
示例代碼將 USB2ANY 替換為 MSP-EXP430F5529LP。將 MSP-EXP430F5529LP 連接到 EVM 有兩種方法：
- UART
- TPS929120CANEVM
對于這兩種方法，表 3-1 中列出了連接。此外，圖 3-1 描繪了 MSP-EXP430F5529LP 上的位置。除連接外，節 4.1中詳述的示例代碼中也使用了開關 S1（青色）和 S2（綠色）。在 EVM 上，必須針對每種模式正確設置跳線。器件專用 EVM 用戶指南對此進行了介紹。
表 3-1 硬件連接
| 接口 | 板 | UART-RX | UART-TX | +3.3V | GND | +5V |
|---|---|---|---|---|---|---|
| 顏色 | 藍色 | 黃色 | 紫 | 黑色 | 橙色 | |
| MSP-EXP430F5529LP | P3.4 (J1-3) | P3.3 (J1-4) | 3V3 (J1-1) | GND (J3-22) | +5V (J3-21) | |
| CAN | TPS929120CANEVM | J3-13 | J3-14 | J3-15 | J3-16 | J3-3 |
| UART | TPS929120EVM | J3-3 | J3-4 | J3-5 | J3-6 | 不需要 |
| TPS929160EVM | J29-3 | J29-4 | J29-5 | J29-6 | ||
| TPS929240EVM | J4-3 | J4-4 | J4-5 | J4-6 |
這些連接應通過手接方式連接。

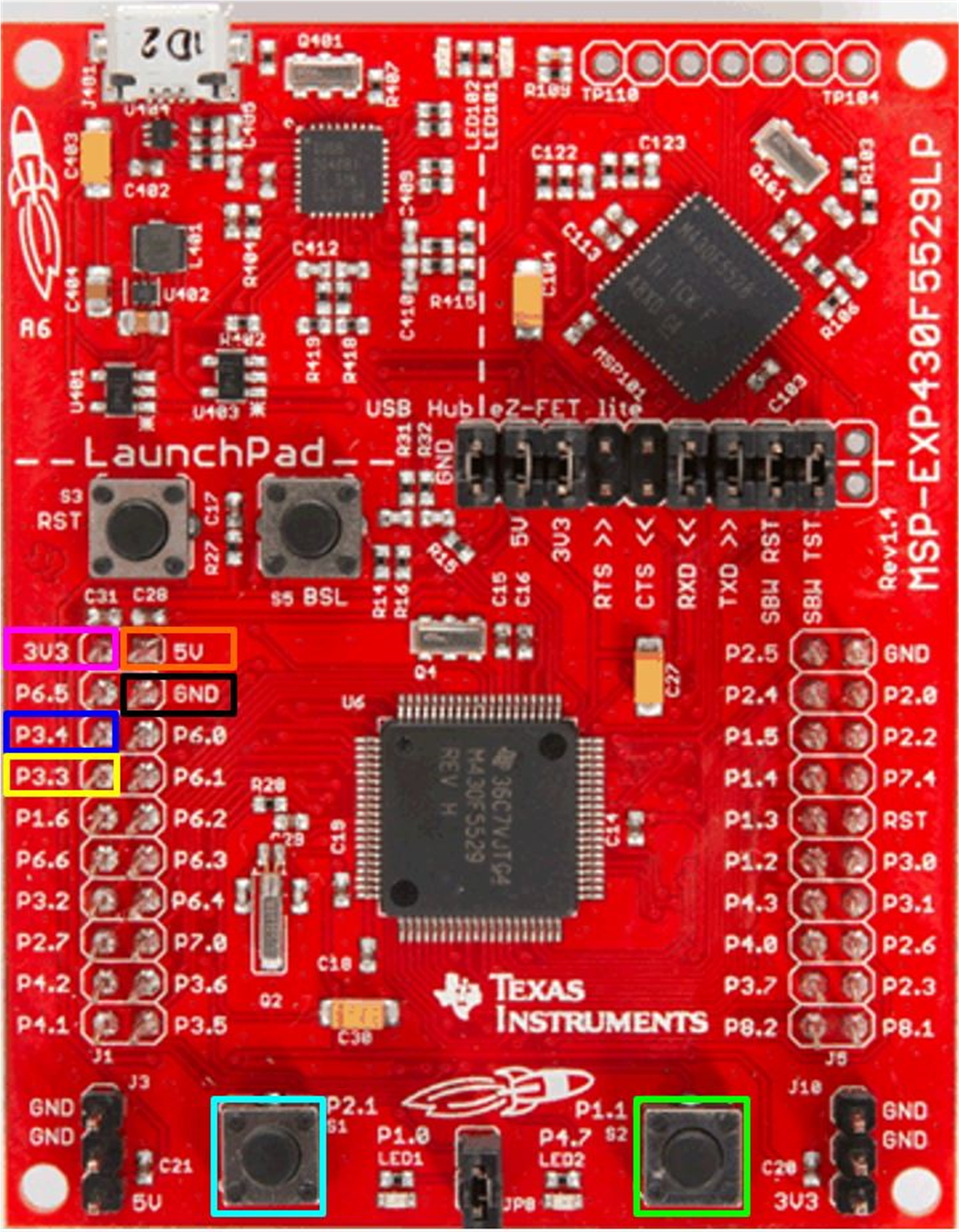

圖 3-1 MSP-EXP430F5529LP 上的連接
