5.4 啟動波形

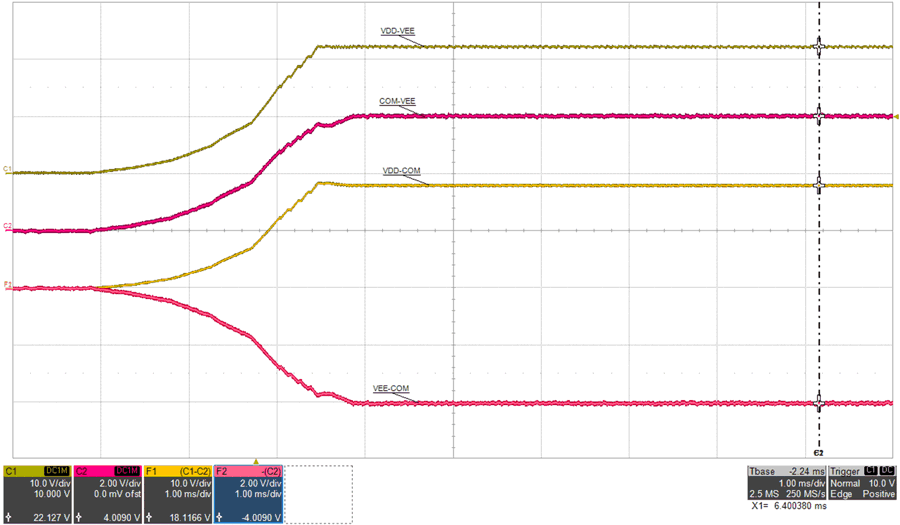

圖 5-5 啟動 1：VIN=12V，IVDD-VEE=0mA（頂部：VDD-VEE，10V/div，mid-1：COM-VEE，2V/div，mid-2：VDD-COM，10V/div，底部：VEE-COM，2V/div），時間 = 1ms/div
圖 5-6 啟動 2：VIN=12V，IVDD-VEE=68mA（頂部：VDD-VEE，10V/div，mid-1：COM-VEE，2V/div，mid-2：VDD-COM，10V/div，底部：VEE-COM，2V/div），時間 = 1ms/div
圖 5-7 啟動 3：VIN=12V，IVDD-VEE=68mA（頂部：VDD-VEE，10V/div，mid-1：COM-VEE，2V/div，mid-2：VDD-COM，20V/div，mid-3：VEE-COM，5V/div，mid-4：EN，5V/div，底部：/PG，5V/div），時間 = 1ms/div
圖 5-8 啟動 4：VIN=12V，IVDD-VEE=68mA（頂部：VDD-VEE，10V/div，mid-1：COM-VEE，2V/div，mid-2：VDD-COM，20V/div，mid-3：VEE-COM，5V/div，mid-4：EN，5V/div，底部：/PG，5V/div），時間 = 1ms/div
