1 簡介

TPS7H1111-SP 是一款超低噪聲、高 PSRR、低壓降線性穩壓器 (LDO)，針對為航天環境中的 RF（射頻）器件供電進行了優化。它能夠在 0.85V 至 7V 輸入范圍內提供高達 1.5A 的電流，并由 2.2V 至 14V 的輔助電源供電。

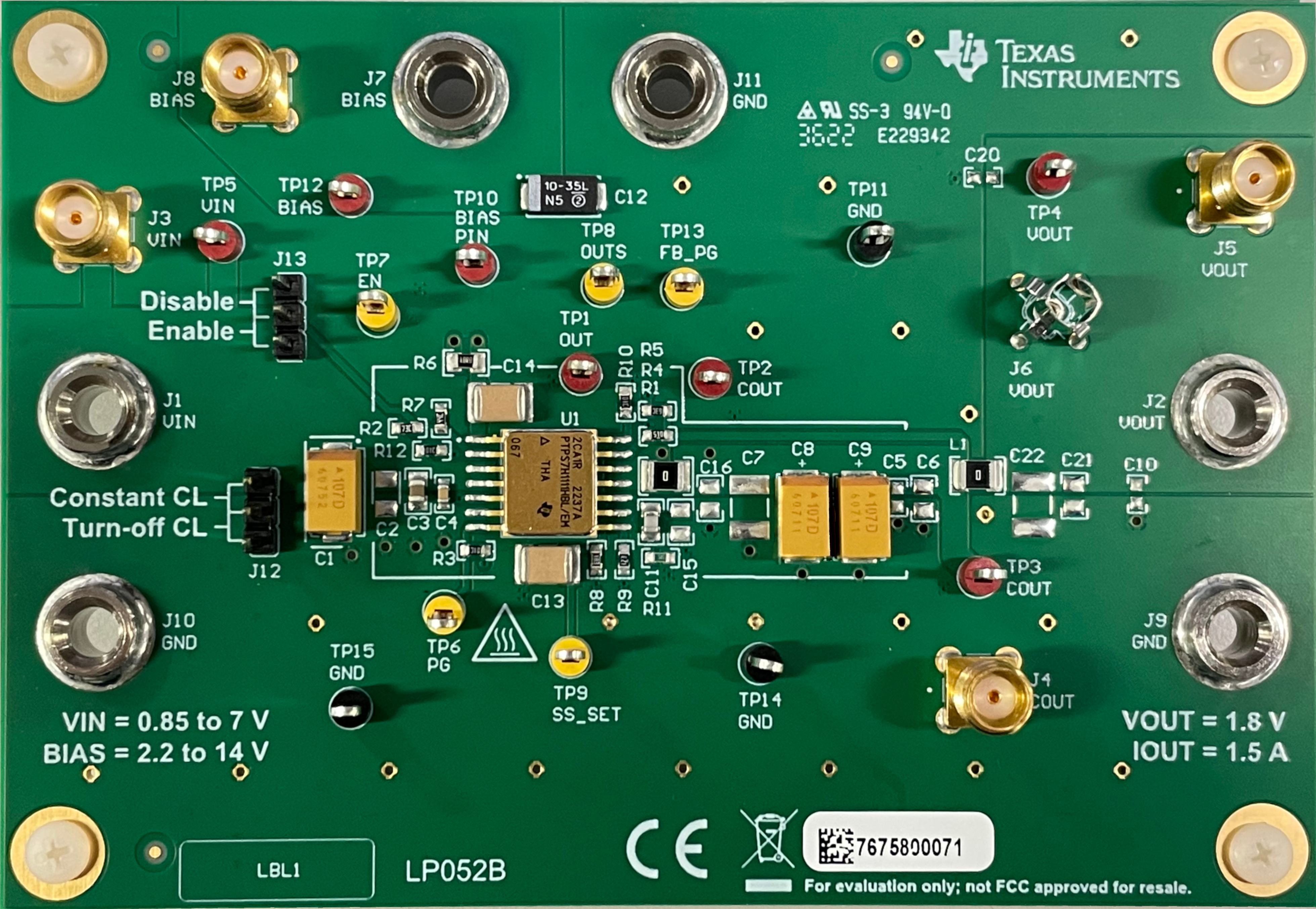

該 EVM 配置有一個默認輸出電阻器，該電阻器可調節至 1.8V V_OUT，可用 V_IN 范圍為
（1.8V + V_DO) 至 7V，V_BIAS 范圍為（V_OUT + 1.6V 至 14V）。在推薦的工作條件下，最壞情況下 V_DO 的范圍為 430mV (V_BIAS ≥ (V_OUT + 1.6V)) 至 1.4V，V_BIAS = V_IN。此 EVM 旨在幫助工程師評估 TPS7H1111-SP 線性穩壓器的運行情況和性能。TPS7H1111-SP 低壓降穩壓器支持 0.85V 至 7V 的輸入電壓，并且能夠通過更改 V_OUT 電流設置電阻器 R8 來調節 0.4V 至最高 5.5V 之間的任何輸出電壓。此 EVM 能夠為負載提供最高 1.5A 的電流。實現最大負載取決于多個變量，包括輸入輸出功耗、電路板散熱和散熱。
