5.1 使能和軟啟動計時

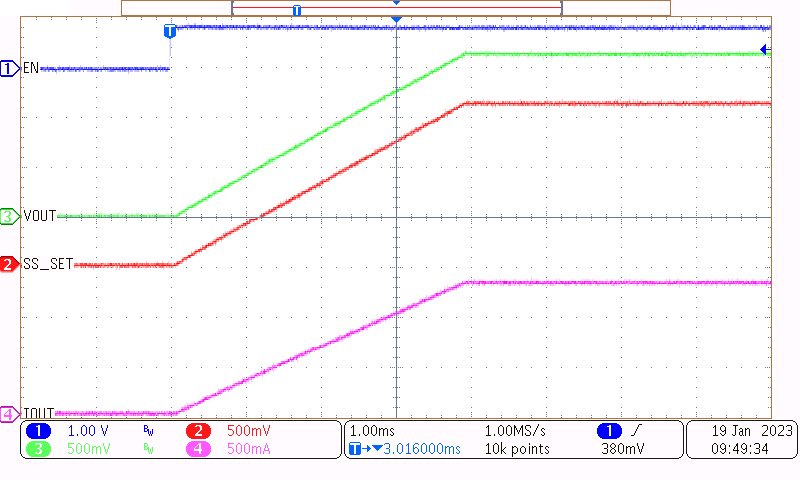

圖 5-1 顯示了使能和軟啟動特性，其中 VIN 為 2.5V，VBIAS 為 5V，EN 從接地切換至約 800mV，而輸出驅動約 1.5A 電阻負載。顯示 EN、VOUT、SS_SET 和 IOUT 的波形以供參考。4.7uF 的 CSS 導致軟啟動時間約為 3.7ms。
圖 5-1 TPS7H1111 使能和軟啟動計時ZHCUAU1 January 2023 TPS7H1111-SP
