瞬態測試設置電路是 EVM 的一部分。

內置瞬態負載開關（具有灌電流和拉電流能力）可用于模擬灌電流或拉電流瞬態行為以評估動態性能。為了方面使用，負載階躍和瞬態時序都可以通過板載電阻器進行修改。該 EVM 具有兩組連接的四個并聯 1.6Ω 電阻器，用于 VTT 到 GND 和 VTT 到 V2 的瞬態負載，以適應拉電流和灌電流評估。電阻器 R13 可以選擇填充零 Ω 電阻器，以利用 VLDOIN 作為灌電流瞬變?cè)础Ｓ捎?VLDOIN 上引入的瞬變，此方法可能會導致響應不佳，尤其是當 VDDQSNS 連接到 VLDOIN 時。

1. 移除所有外部負載。
2. 放置跳線 J14（引腳 2 和 3）源負載選擇器（標有“EN”）。
3. 放置跳線 J15（引腳 1 和 2）灌電流負載選擇器。
4. 移除跳線 J5，將 VDDQSNS 與 VLDOIN 隔離。
5. 對 VIN 施加 2.5V 電壓。
6. 對 J7/J9 VLDOIN 施加 1.5V 電壓。
7. 對 J16/J17 V2 施加 1.5V 電壓（這是灌電流瞬變?cè)矗?/li>
8. 對 J4/J3 VDDQSNS 施加 1.5V 電壓。如果使用未與 VLDOIN 隔離的 VDDQSNS 進行測試，請安裝 J10，并且僅適用于 VLDOIN（性能降低）。
9. 監控 VTT 以確保存在 VTT 電壓。VTT 約為 750mV。
10. 對 J13（引腳 2 [+]、引腳 1 [-]）施加 5V 電壓（或通過 TP15、TP16），這為瞬態負載設置提供電源。
11. 使用示波器監視 J10 處的 VTT，以查看瞬態結果。

下圖顯示了使用為 DDR3 電壓配置的瞬態電路的結果。所有繪圖都顯示了應用了 750mV 失調電壓后的 VTT 和 VTTREF。除了 VTT 和 VTTREF 之外，這些繪圖還包含時鐘信號 (CLK)、VTTREF - VTT 之差的數學函數，以及 V2 的電流測量值。請注意，V2 僅代表器件灌電流時的電流。因此，在拉電流期間，該電流為零。在拉電流期間，通過 VLDOIN 提供幾乎相同的電流。

圖 3-5 顯示了灌電流和拉電流均已啟用的電路的響應。

圖 3-5 顯示了僅施加灌電流瞬態的電路響應。此方法可以通過僅在 J15 上安裝分流器而不在 J14 上安裝分流器來測試。

圖 3-6 顯示了僅施加拉電流瞬態的電路響應。此方法可以通過僅在 EN 引腳 J14 上安裝分流器而不在 J15 上安裝分流器來測試。

圖 3-7 顯示了 VDDQSNS 未與 VLDOIN 隔離，但同時啟用了灌電流和拉電流的瞬態響應。VLDOIN 上的瞬變也會影響 VDDQSNS 并導致不良干擾。通過在 VLDOIN 的 VDDQSNS 上實施濾波器，可以改善瞬態響應。可以通過更換 R4 和 C3 的組件來實施該濾波器。請注意，由于 VLDOIN 和 VDDQSNS 瞬變，VTTREF 會出現較大波動。

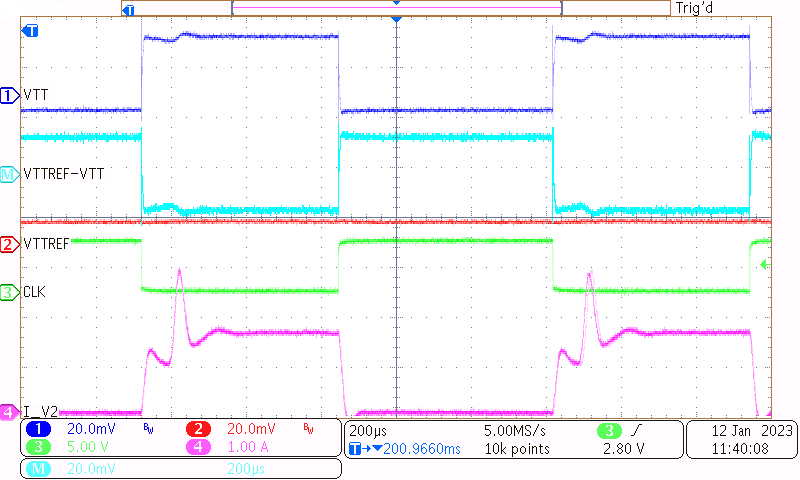

圖 3-4 在啟用灌電流和拉電流，并隔離 VDDQSNS 時的 DDR3 示波器圖響應。

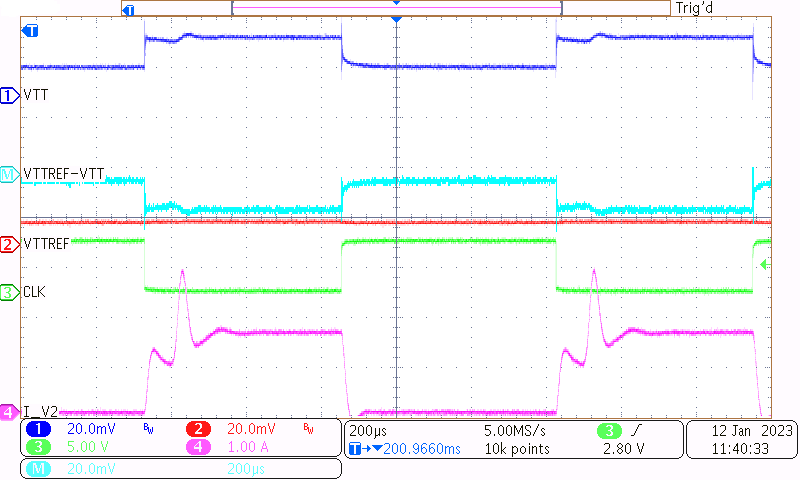

圖 3-5 僅隔離 VDDQSNS 并且施加 1.875A 灌電流時的 DDR3 示波器響應圖

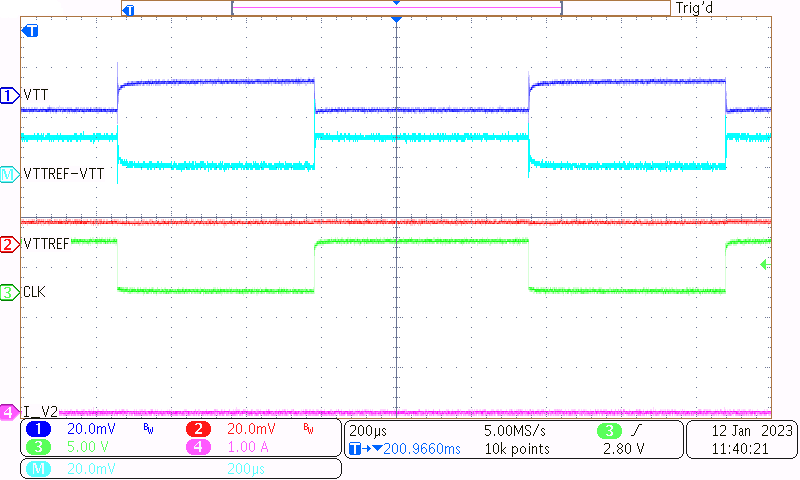

圖 3-6 僅隔離 VDDQSNS 并且施加 1.875A 拉電流時的 DDR3 示波器響應圖

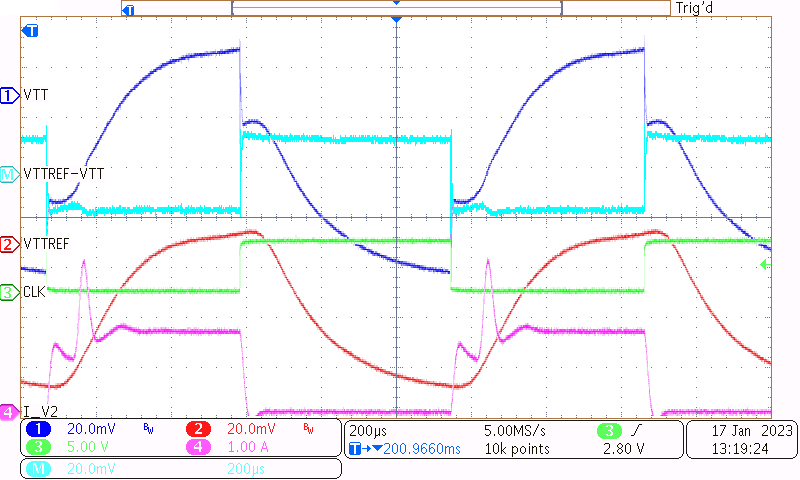

圖 3-7 施加 1.875A 灌電流并且具有非隔離 VDDQSNS 的 DDR3 示波器響應圖
