ZHCUAM2A December 2020 – May 2021 TPS543320
圖 3-1 至 圖 3-4 顯示了 TPS543320EVM 兩種設計的效率。使用 U2 的選擇跳線時,包括不同輸出電壓和開關頻率組合的結果。表 3-3 中列舉的測試點用于效率測量。使用這些測試點可盡可能降低 PCB 寄生功率損耗對測量功率損耗的影響。
以下是一些額外的測試設置注意事項,用于盡可能減少外部功率損耗來源。
| 相關 IC | 測試點名稱 | 參考標識符 | 功能 |
|---|---|---|---|
| U1 | VIN_U1 | TP1 | 連接在 U1 引腳附近的輸入電壓測試點 |
| VOUT_U1 | TP2 | U1 輸出電感附近的輸出電壓測試點 | |
| PGND_EFF_U1 | TP5 | 通過開爾文連接方式連接到 U1 附近的輸入和輸出電壓的 PGND 參考測試點 | |
| U2 | VIN_U2 | TP12 | 連接在 U2 引腳附近的輸入電壓測試點 |
| VOUT_U2 | TP15 | U2 輸出電感附近的輸出電壓測試點 | |
| PGND_EFF_U2 | TP17 | 通過開爾文連接方式連接到 U2 附近的輸入和輸出電壓的 PGND 參考測試點 |

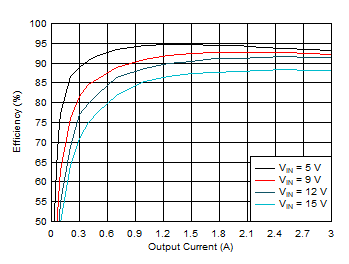

| VOUT = 1.8V | fSW = 1500 kHz |

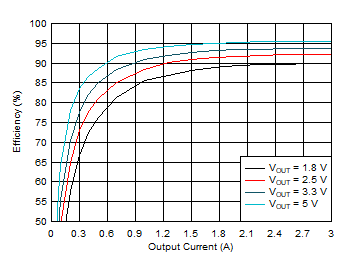

| VIN = 12V | fSW = 1000 kHz |

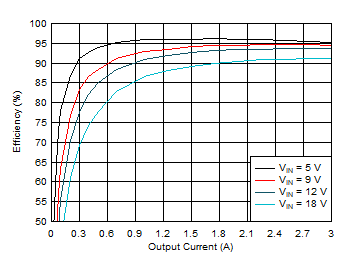

| VOUT = 3.3V | fSW = 1000 kHz |

| VIN = 9V | VOUT = 3.3V |
