3.4 負載瞬態和環路響應
圖 3-9 和 圖 3-10 顯示了兩種設計對負載瞬態的響應。電流階躍為 0.75A 至 2.25A，電流階躍壓擺率為 1A/μs。電子負載用于提供直流 0.75A 負載，EVM 上的負載瞬態電路用于提供 1.5A 階躍。VOUT 電壓通過 TP10 和 TP29 分別為 U1 和 U2 測量。
當使用 TPS543320EVM 中包含的負載瞬態電路時，針對所需的負載階躍幅度緩慢增加函數發生器的振幅，然后針對所需的壓擺率改變上升和下降時間。負載階躍的電流可通過 ISNS 測試點進行感測。EVM 上的默認電阻器提供 10A/V 的增益。通過該增益，1.5A 階躍將在 ISNS 測試點產生 150mV 的電壓。
注：
要將負載瞬態電路與 U1 一起使用，請將 R27 移至 R28。
圖 3-11 和 圖 3-12 顯示了兩種設計的環路特性。所示為 VIN 電壓為 12V 且電阻負載為 0.72Ω 或 1.32Ω 的增益和相位圖。

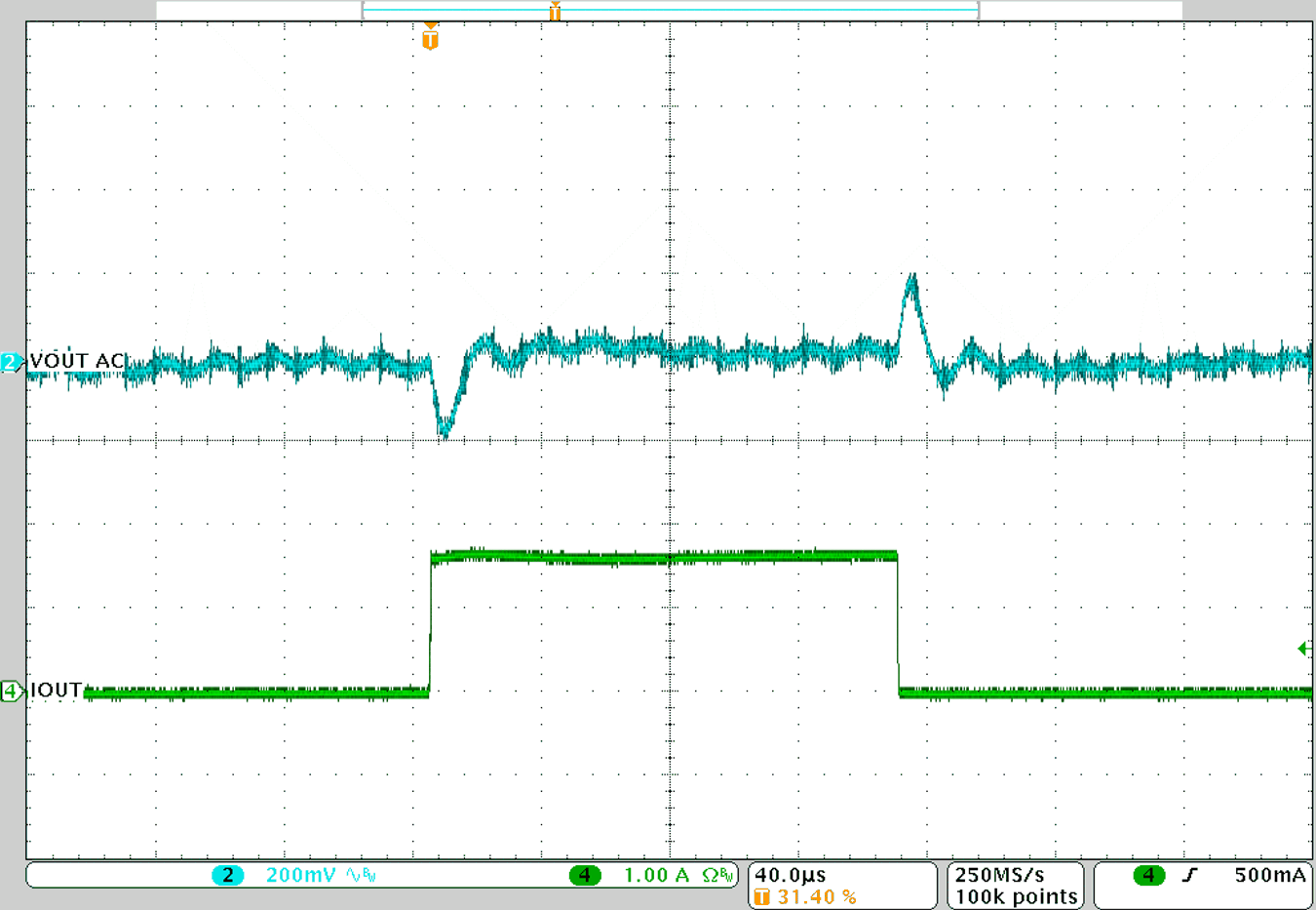

圖 3-9 U1 瞬態響應

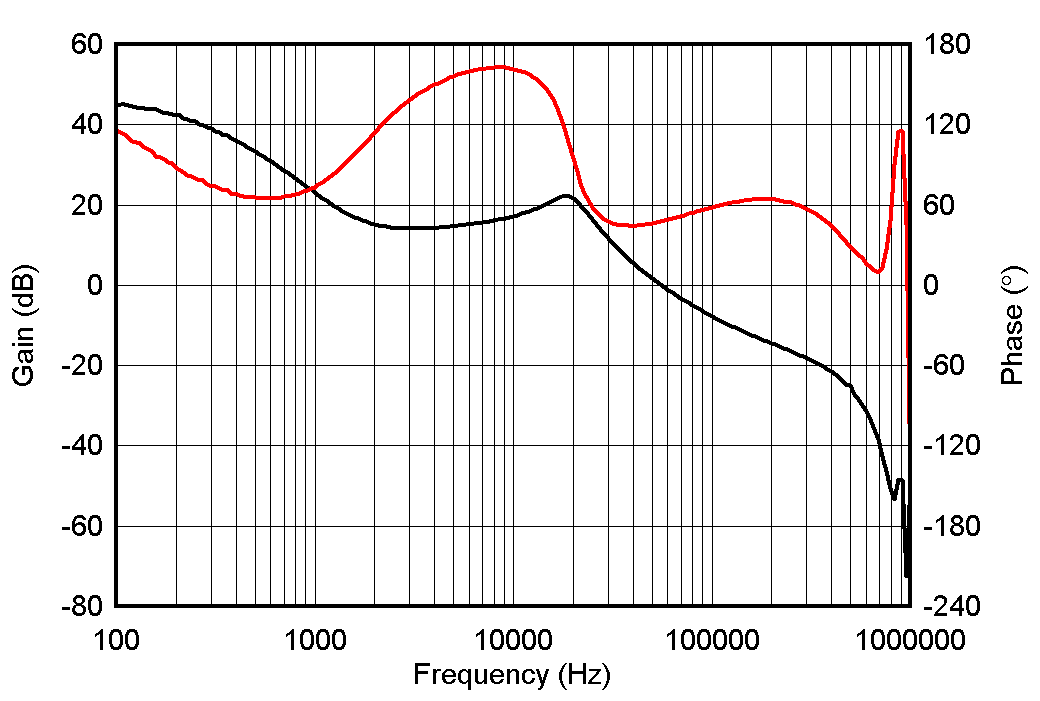

圖 3-11 U1 波特圖

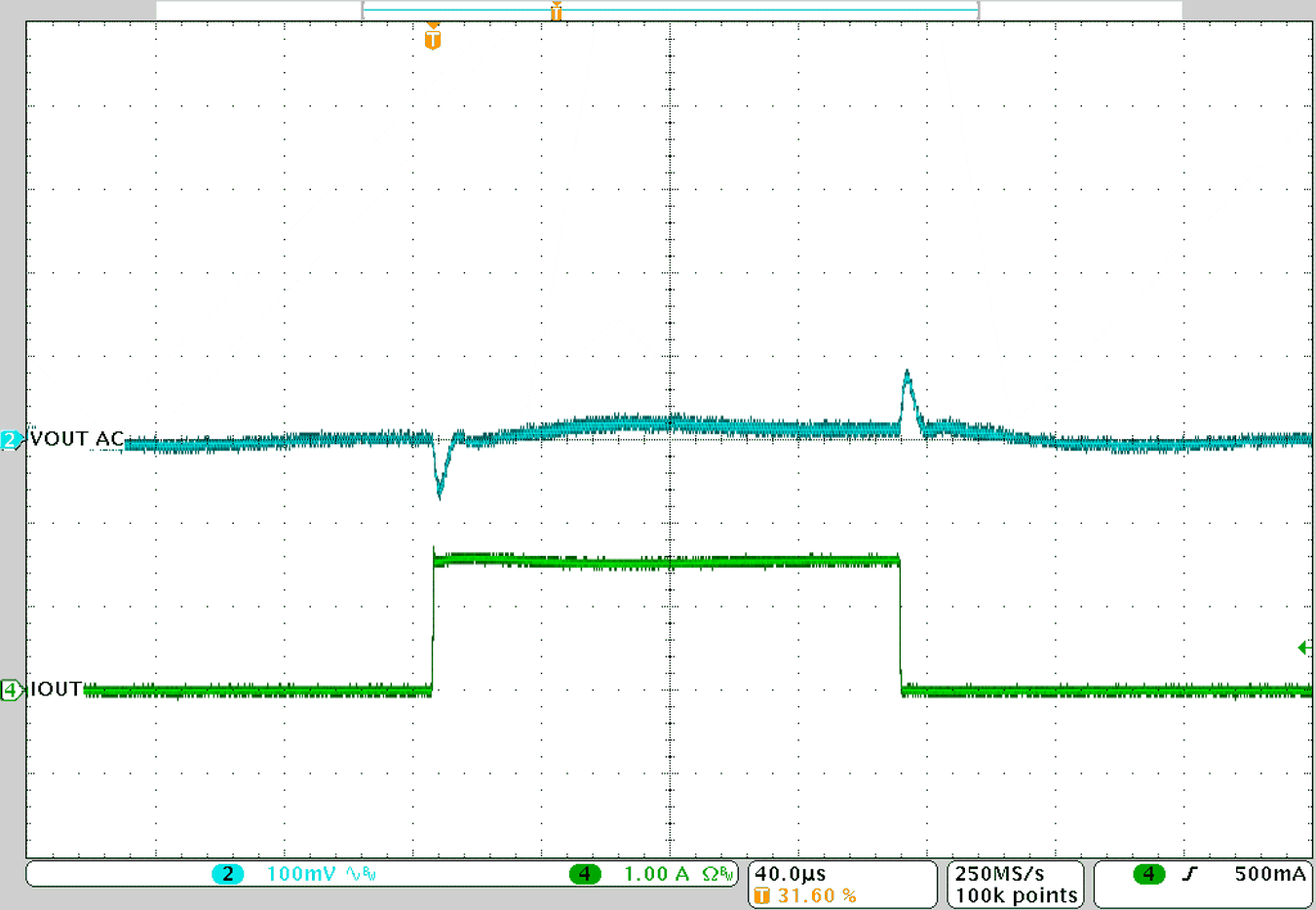

圖 3-10 U2 瞬態響應

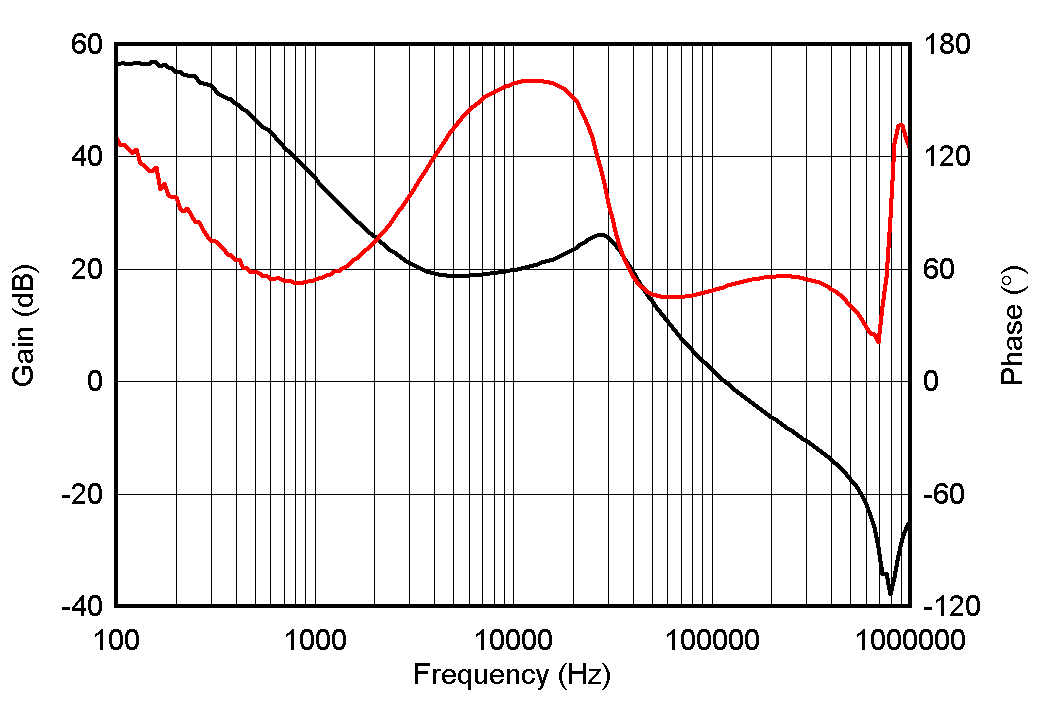

圖 3-12 U2 波特圖圖 3-13 和 圖 3-14 顯示了三個不同斜坡設置條件下 U2 上的環路特性。

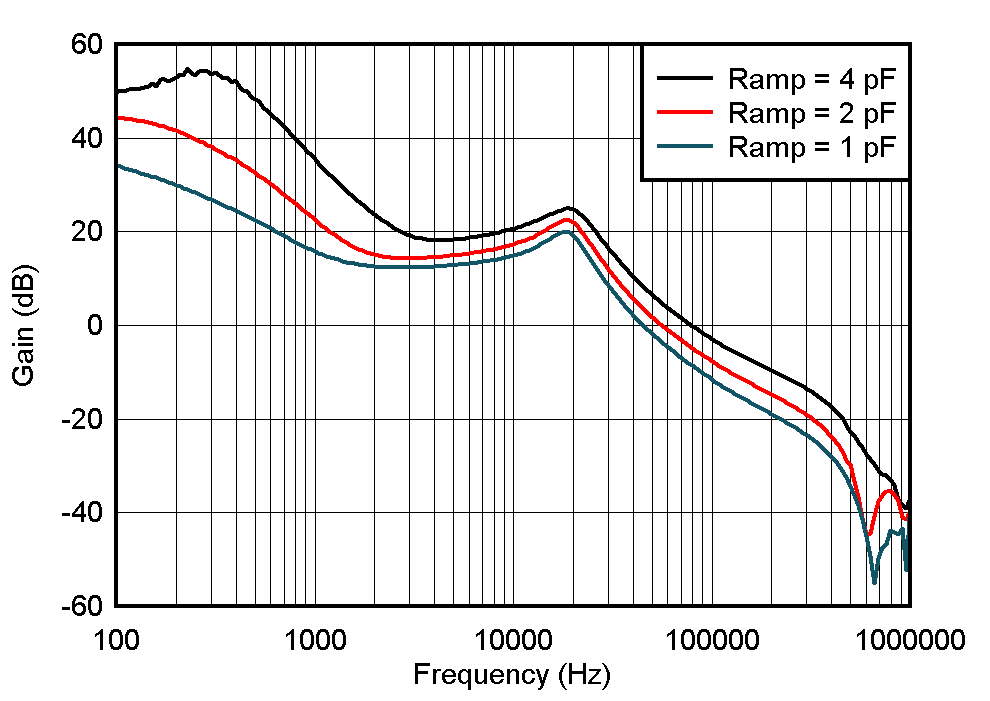

圖 3-13 具有不同斜坡設置的 U2 環路增益

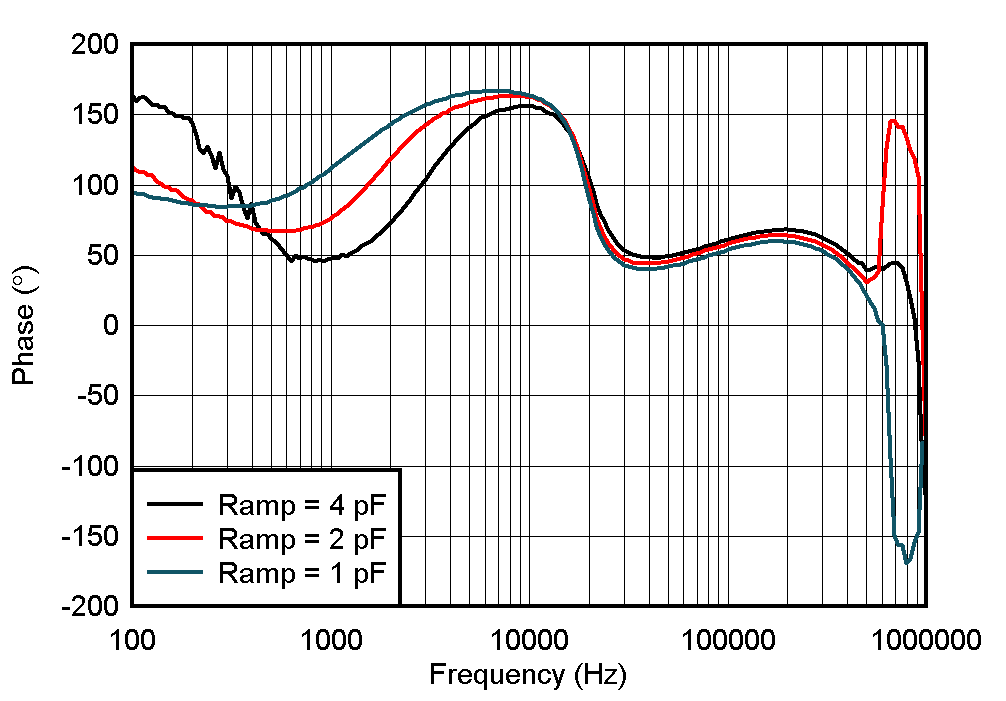

圖 3-14 具有不同斜坡設置的 U2 環路相位
