3.11 斷續電流限制
圖 3-33 至 圖 3-36 顯示了 TPS543620 斷續電流限制功能。這些波形通過 U2 進行測量。圖 3-33 和 圖 3-34 顯示了在高和低電流限值設置下的過載響應。圖 3-33 和 圖 3-35 顯示了在高和低電流限值設置下的輸出端硬短路響應。
圖 3-36 顯示了 TPS543620 在輸出過載時進入斷續模式以及在更長時間標度下的高電流限值設置。TPS543620 在斷續等待時間后嘗試重啟，但輸出端仍然存在過載。在下一次重啟嘗試中，過載已消除，因此 TPS543620 正常啟動。

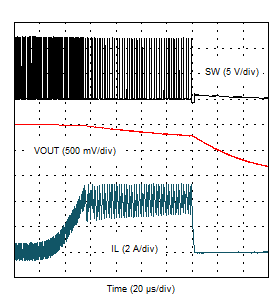

圖 3-33 U2 輸出過流保護 – 在高電流限制設置下過載

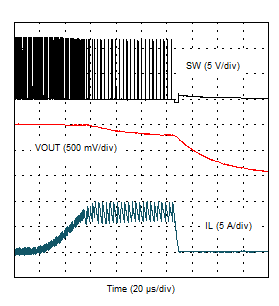

圖 3-35 U2 輸出過流保護 – 在低電流限制設置下短路

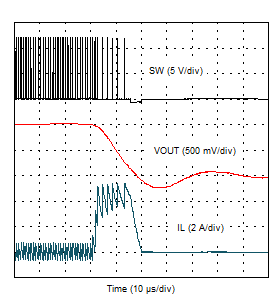

圖 3-34 U2 輸出過流保護 – 在低電流限制設置下過載

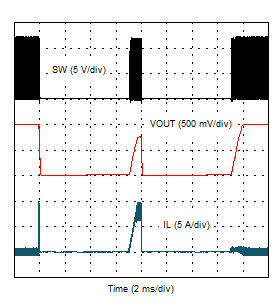

圖 3-36 U2 OCP 斷續和恢復 – 高電流設置
