ZHCUAM1A August 2020 – May 2021 TPS543620
3.2 效率

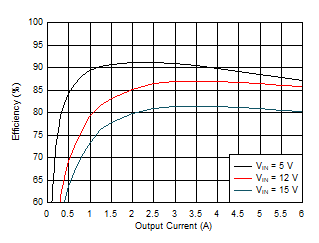

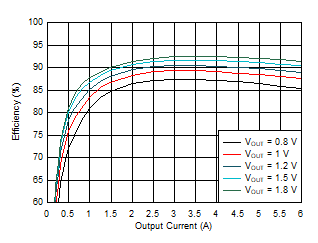

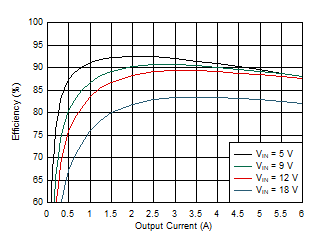

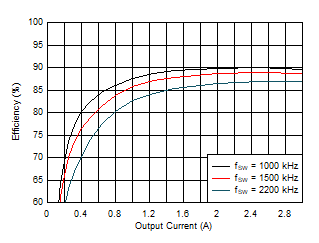

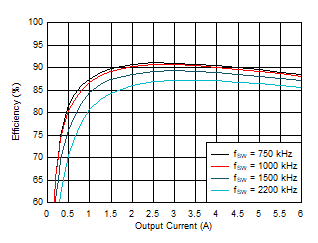

圖 3-1 至 圖 3-5 顯示了 TPS543620EVM 兩種設計的效率。使用 U2 的選擇跳線時，包括不同輸出電壓和開關頻率組合的結果。表 3-3 中列舉的測試點用于效率測量。使用這些測試點可盡可能降低 PCB 寄生功率損耗對測量功率損耗的影響。
以下是一些額外的測試設置注意事項，用于盡可能減少外部功率損耗來源。
- 禁用其他穩壓器來避免在效率測量中包含該穩壓器的開關靜態電流。在 U2 禁用的情況下測試 U1 時，應使用外部電源為連接到 FSEL 引腳的緩沖器供電，如本手冊中所述。
- 在測量 U2 的效率時，不要用 TP28 測量 U2 的 SW 引腳。使用該測試點測量 SW 引腳會為該節點加載 500Ω 電阻，效率測量包括該外部電阻中的功率損耗。
- 移除 J11 和 J13 的分流器，因為連接到 U2 的 EN 電阻分壓器會消耗少量功率。
表 3-3 效率測量測試點
| 相關 IC | 測試點名稱 | 參考標識符 | 功能 |
|---|---|---|---|
| U1 | VIN_U1 | TP1 | 連接在 U1 引腳附近的輸入電壓測試點 |
| VOUT_U1 | TP2 | U1 輸出電感附近的輸出電壓測試點 | |
| PGND_EFF_U1 | TP5 | 通過開爾文連接方式連接到 U1 附近的輸入和輸出電壓的 PGND 參考測試點 | |
| U2 | VIN_U2 | TP12 | 連接在 U2 引腳附近的輸入電壓測試點 |
| VOUT_U2 | TP15 | U2 輸出電感附近的輸出電壓測試點 | |
| PGND_EFF_U2 | TP17 | 通過開爾文連接方式連接到 U2 附近的輸入和輸出電壓的 PGND 參考測試點 |
| VOUT = 1V | fSW = 1500 kHz |
| VIN = 12V | fSW = 1000 kHz |
| VIN = 9 V | VOUT = 1 V | RMODE = 60.4kΩ |
| VOUT = 1V | fSW = 1000 kHz |
| VIN = 9V | VOUT = 1V |
