ZHCUAL7A October 2016 – June 2021 TPS568215

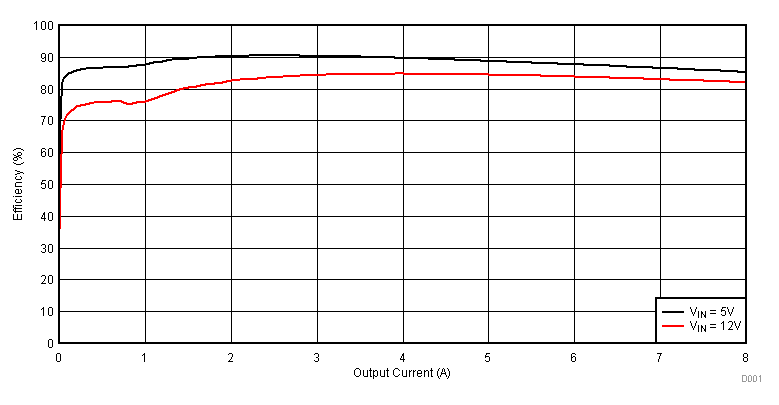

此 EVM 的效率在負載電流約為 2.4 A 時達到峰值,然后隨著負載電流向滿負載增加而降低。圖 2-1 顯示了 TPS568215EVM-762 在 25°C 環境溫度條件下的效率。

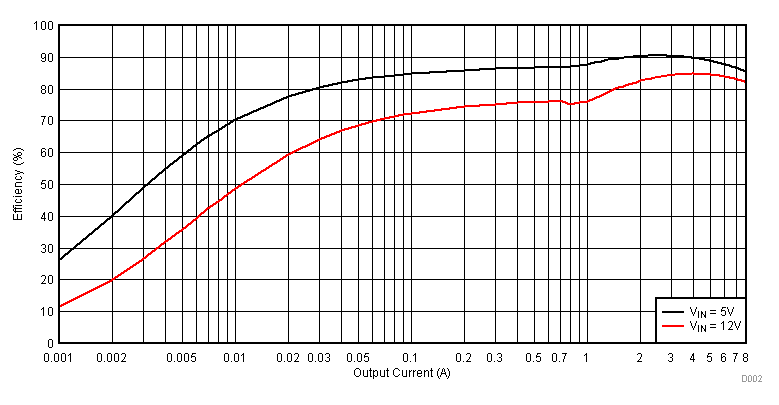

圖 2-2 顯示了 TPS568215EVM-762 的效率;這里使用了半對數標度,以便更輕松地顯示較低輸出電流條件下的效率。環境溫度為 25°C。
由于內部 MOSFET 漏源電阻的溫度變化,在較高的環境溫度下,效率可能會較低。
