ZHCUAI5 June 2021 LM5157 , LM5157-Q1 , LM51571-Q1
6.3 穩態波形

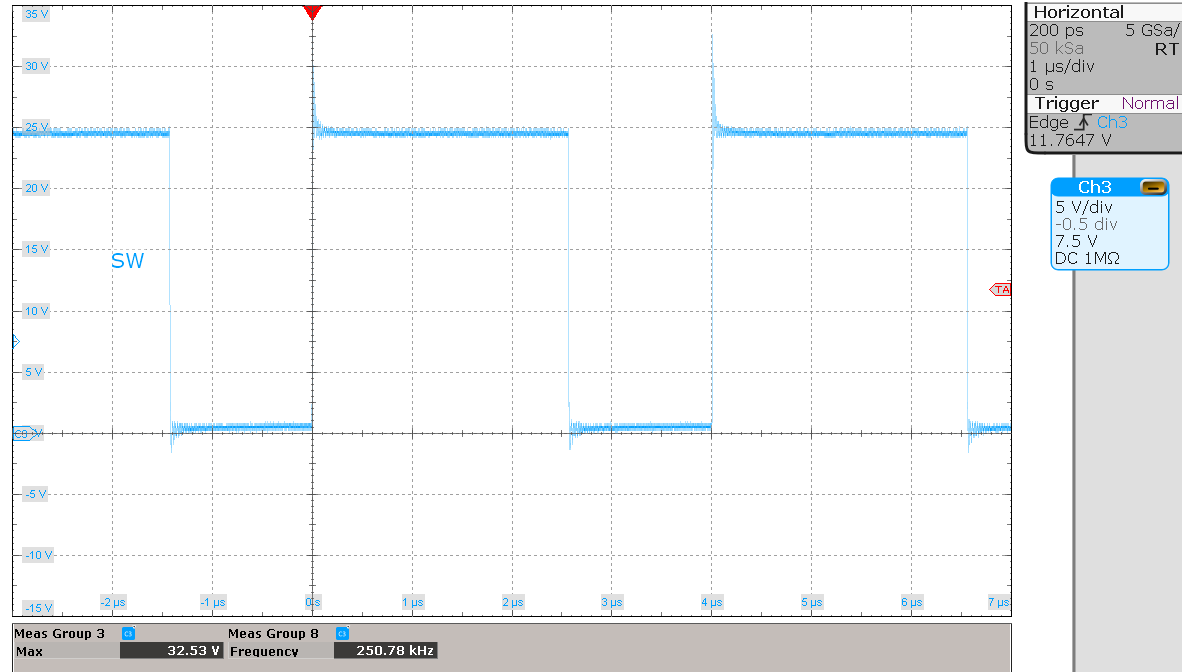

圖 6-8 100% 負載、低于 16V 最大 VIN 下的 SW 波形

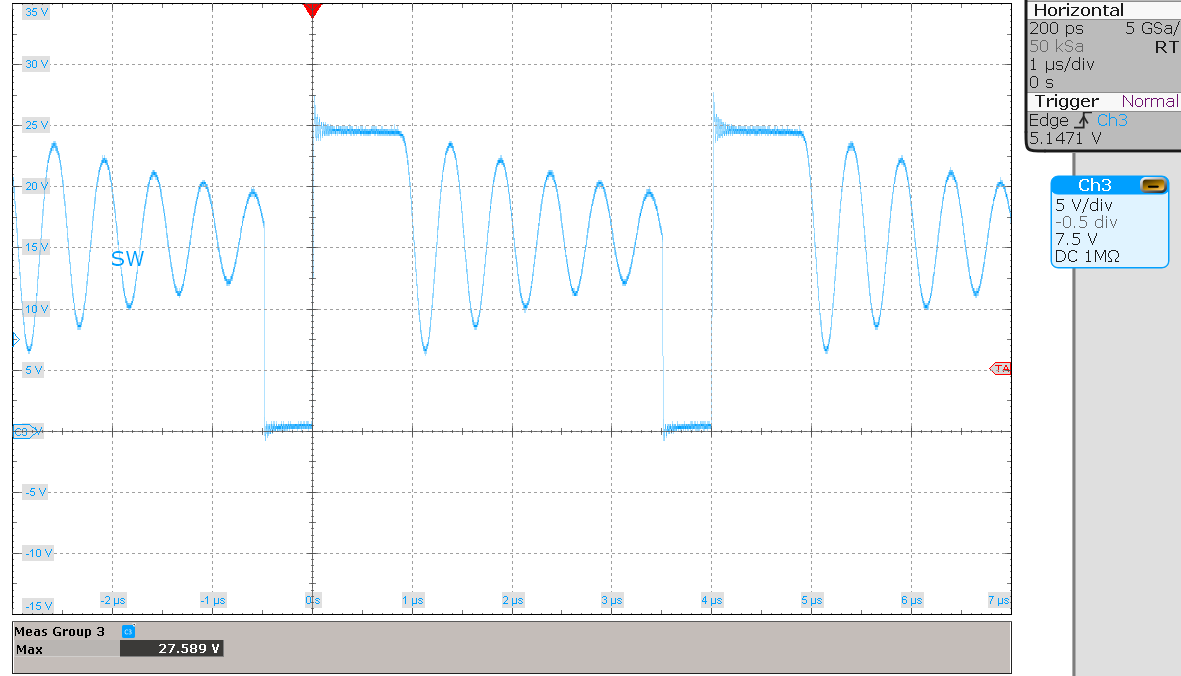

圖 6-10 10% 負載、低于 16V 最大 VIN 下的 SW 波形

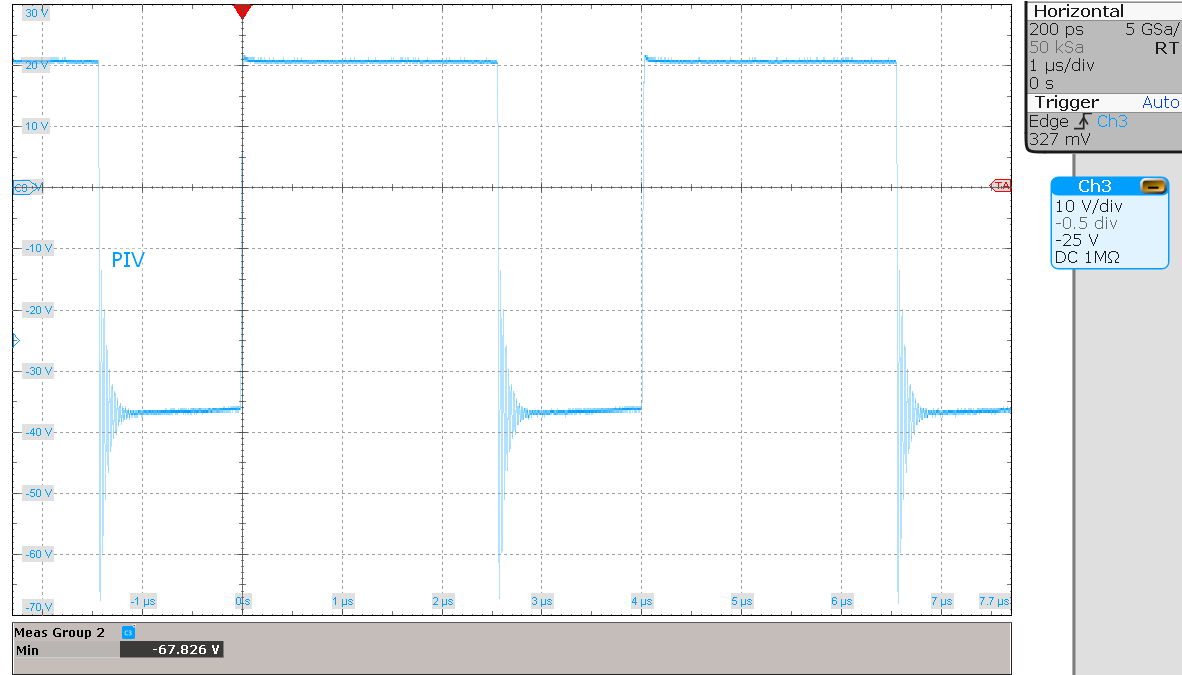

圖 6-12 在 100% 負載和 16V 最大 VIN 下 D1（VO2 整流器）的 PIV
圖 6-14 在 100% 負載和 16V 最大 VIN 下 D5（Vo3 整流器）的 PIV

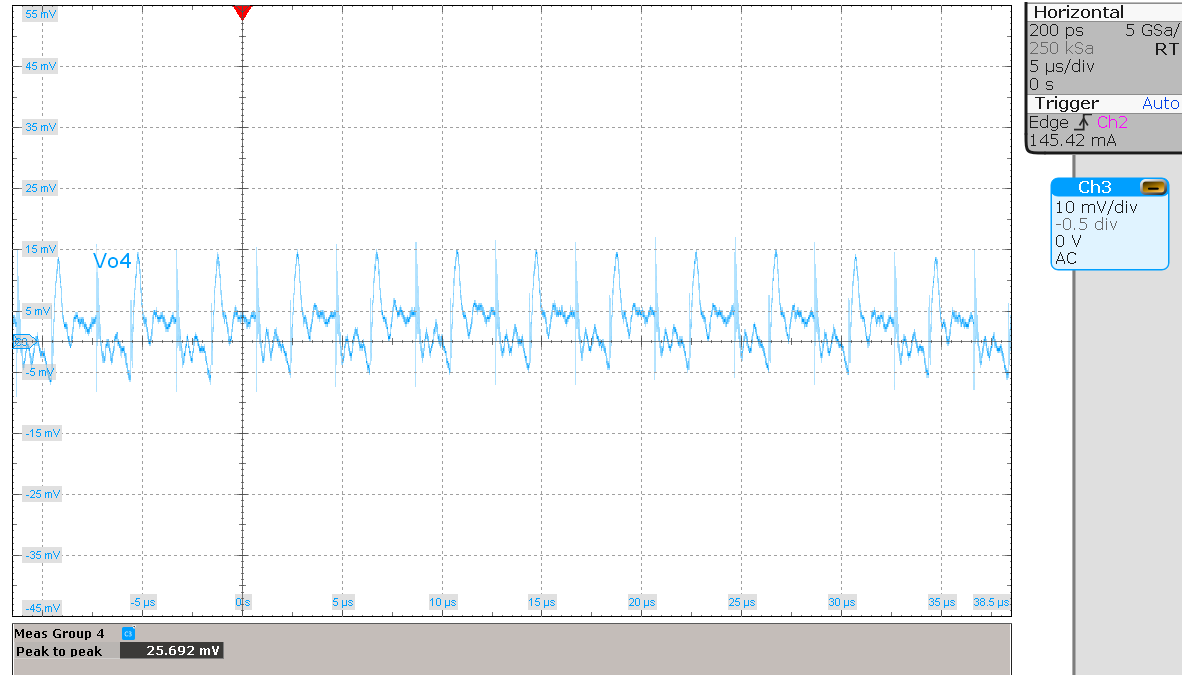

圖 6-16 150mA 負載下的隔離式輸出 Vo4 紋波電壓

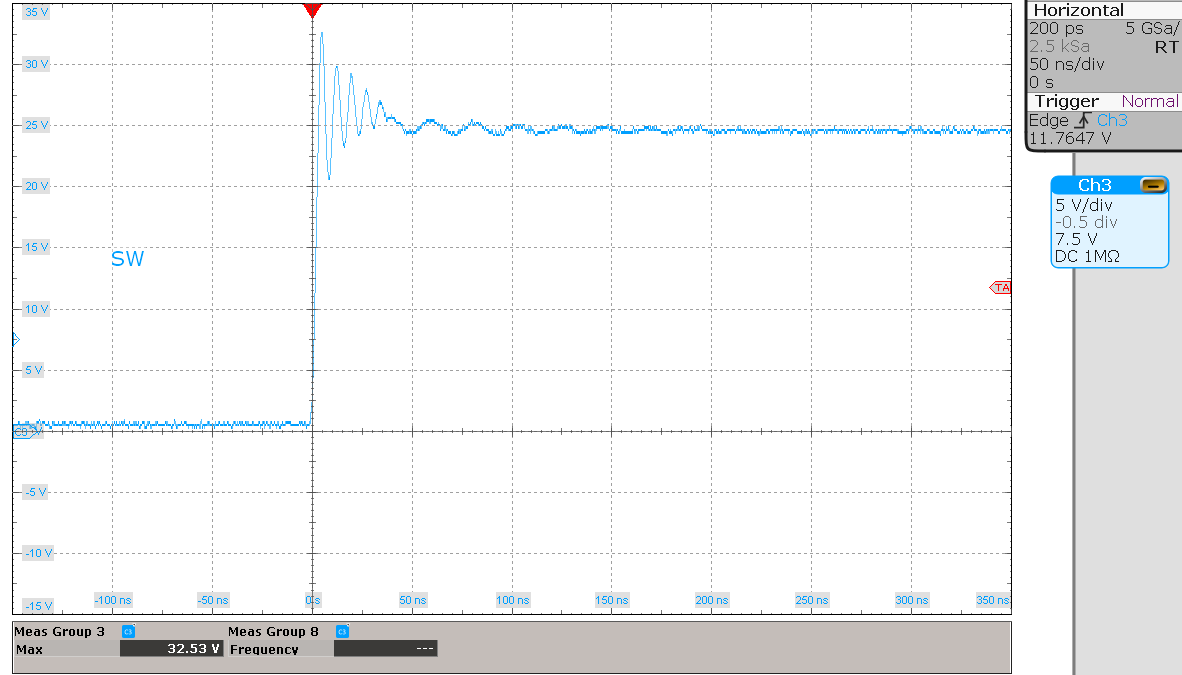

圖 6-9 100% 負載、低于 16V 最大 VIN 下的放大 SW 波形
圖 6-11 D7 的 PIV（主輸出整流器）在 100% 負載和 16V 最大 VIN 下
圖 6-13 在 100% 負載和 16V 最大 VIN 下 D4（Vo3 整流器）的 PIV
圖 6-15 250mA 負載下的主輸出 Vo1 紋波電壓
