ZHCUAI5 June 2021 LM5157 , LM5157-Q1 , LM51571-Q1
6.5 動態響應

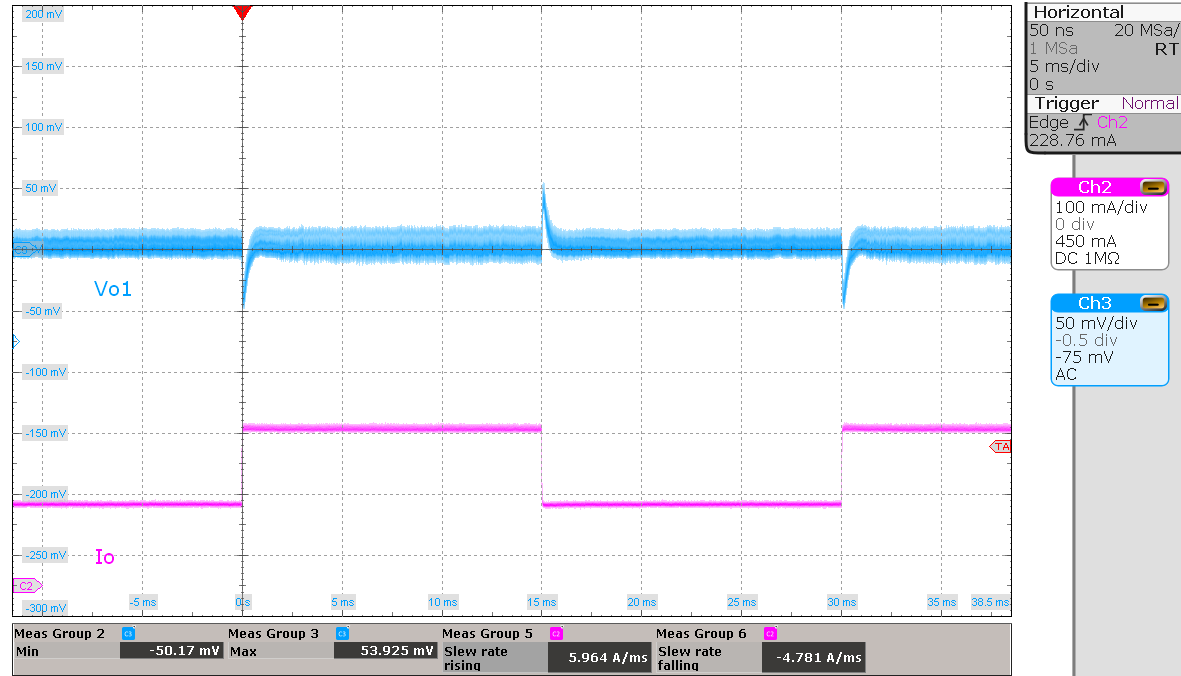

圖 6-19 階躍負載在 125mA 和 250mA 之間、VIN = 12V、Io2–4 = 10% 時的 Vo1 響應

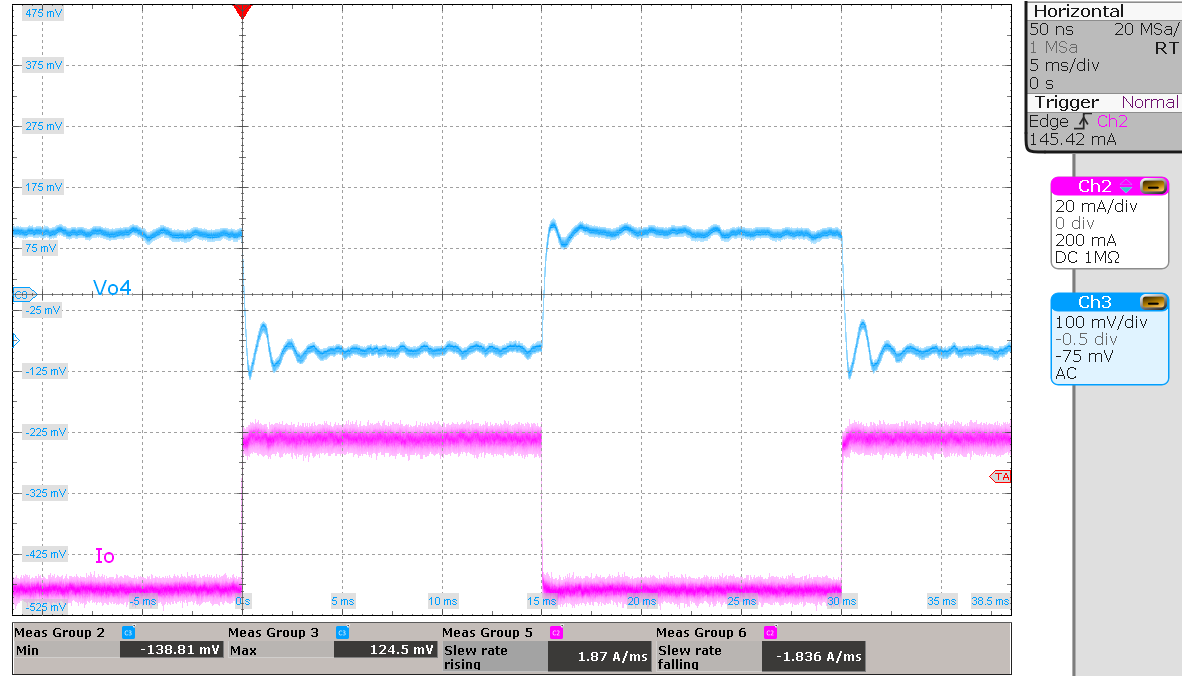

圖 6-21 階躍負載在 100mA 和 150mA 之間、VIN = 12V、Io1–3 = 10% 時的 Vo4 響應

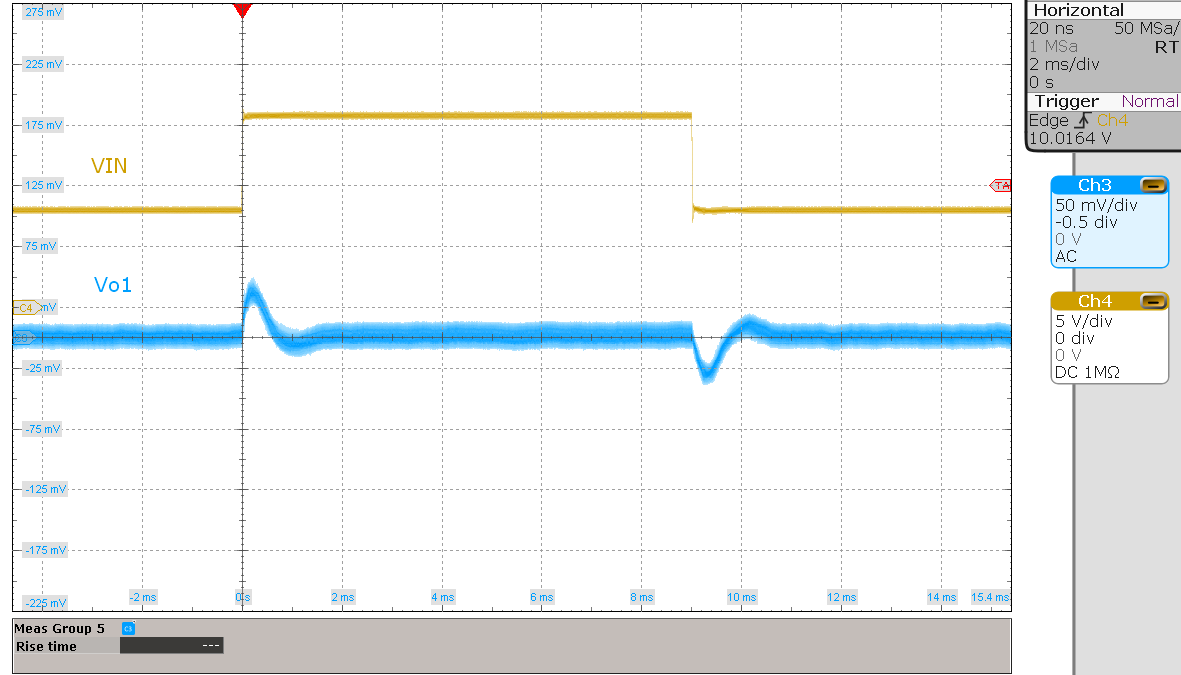

圖 6-23 輸入電壓從 16V 變為 8V、10% 負載時的 Vo1 響應

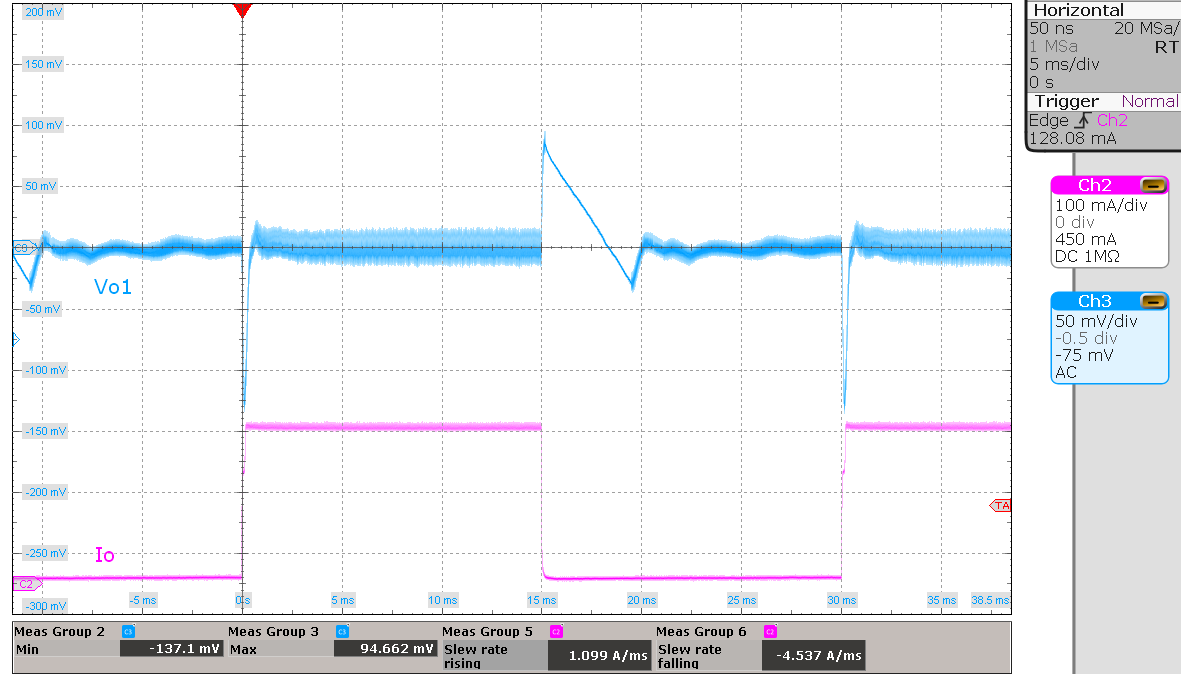

圖 6-20 階躍負載在 1mA 和 250mA 之間、VIN = 12V、Io2–4 = 10% 時的 Vo1 響應
圖 6-22 輸入電壓從 8V 變為 16V、10% 負載時的 Vo1 響應
