ZHCUAG9 June 2021 ISO1642 , ISO1643 , ISO1644
4 EVM 設置和操作
警告：
請注意，該 EVM 僅用于運行參數性能評估，不適用于隔離電壓測試。施加超出隔離器最大建議工作電壓 5.5V 的電壓可能會損壞 EVM。
本部分描述了用于參數性能評估的 EVM 設置和操作。圖 4-1 顯示了 EVM 的基本設置，其中包含評估隔離器性能所需的兩個電源。通過將電壓連接到 ISO1642/ISO1643/ISO1644 器件數據表中建議工作范圍 內的 VCC1 和 VCC2 來為該 EVM 供電。VCC1 和 VCC2 電源的典型電壓電平為 3.3V 和 5V?？梢允褂脝为毜碾娫磥硖峁┟總€電源電壓，并且它們不需要具有相同的值。如果要在相同的電源電壓下評估兩側，則只需一個電源即可為 EVM 的兩側供電。

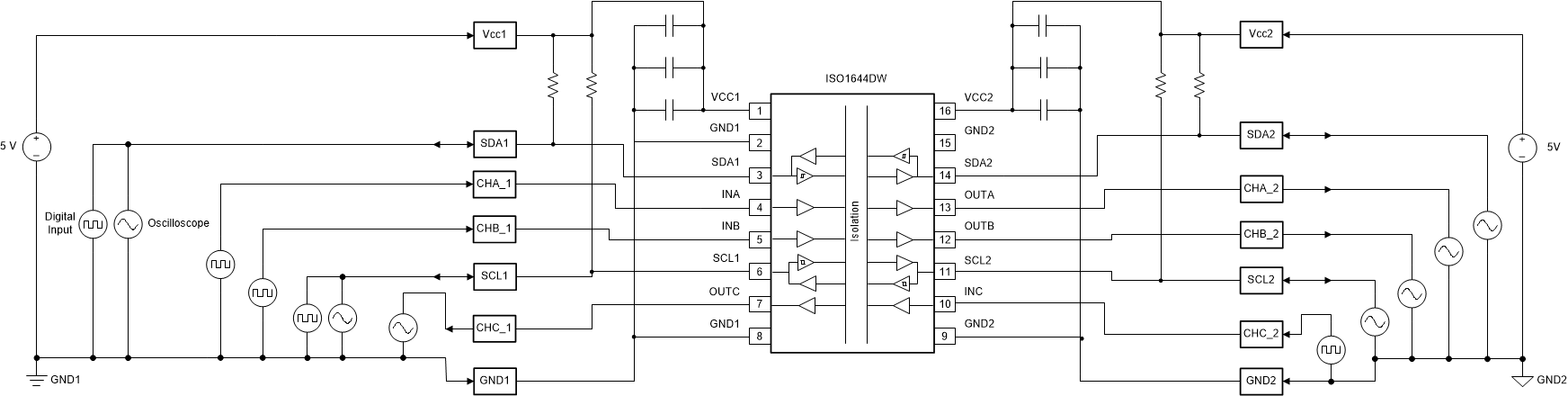

圖 4-1 基本 ISO1644DWEVM 操作盡管 ISO1642、ISO1643 和 ISO1644 器件具有雙向數據通道，但當 1 側（SDA1 和 SCL1）連接到 I2C 網絡的單個控制器或節點，而 2 側（SDA2 和 SCL2）連接到 I2C 總線時，器件的性能最佳。請注意，這些器件上可以使用雙向時鐘。
