ISO1644DW 隔離式 I2C EVM 隨附一個安裝在 U1 位置的 ISO1644DW。該 EVM 還可配置為與 ISO1642DW 或 ISO1643DW 配合使用。每條信號線（SDAx、SCLx）都配置有一個連接到相應電源 (VCCx) 的 3.3k? 上拉電阻器（R1 至 R4）。根據(jù)應用要求，這些電阻器可以用其他阻值的 0805 電阻器代替。有關計算 I2C 總線相應上拉電阻器阻值的詳細信息，請參閱 I2C 總線上拉電阻器計算應用報告。
注： ISO164x 器件用于在 1 側和 2 側灌入不同大小的電流，因此如果更換電阻器 R1 至 R4，請謹慎選擇電阻器，確保 IOL1 和 IOL2 保持在建議工作范圍內。
信號引腳可以使用接頭引腳（1 側為 J1；2 側為 J2）直接接地，以模擬器件將 I2C 線路拉低。這些線不會被主動驅動為低電平，將通過包含的上拉電阻器被上拉。不應在不使用上拉電阻器限制輸入電流的情況下將信號線直接連接至電源電壓。這些跳線還提供每個引腳的輸入/輸出信號訪問（包括示波器探頭）。
注： 確保 SDAx 和 SCLx 信號線沒有直接連接到 VCCx。需要使用限流上拉電阻器，默認情況下已安裝這些電阻器，以在器件引腳驅動低電壓的情況下限制電流。
圖 6-1 顯示了此 EVM 的原理圖，圖 6-2 和圖 6-3 顯示了印刷電路板 (PCB) 布局布線。

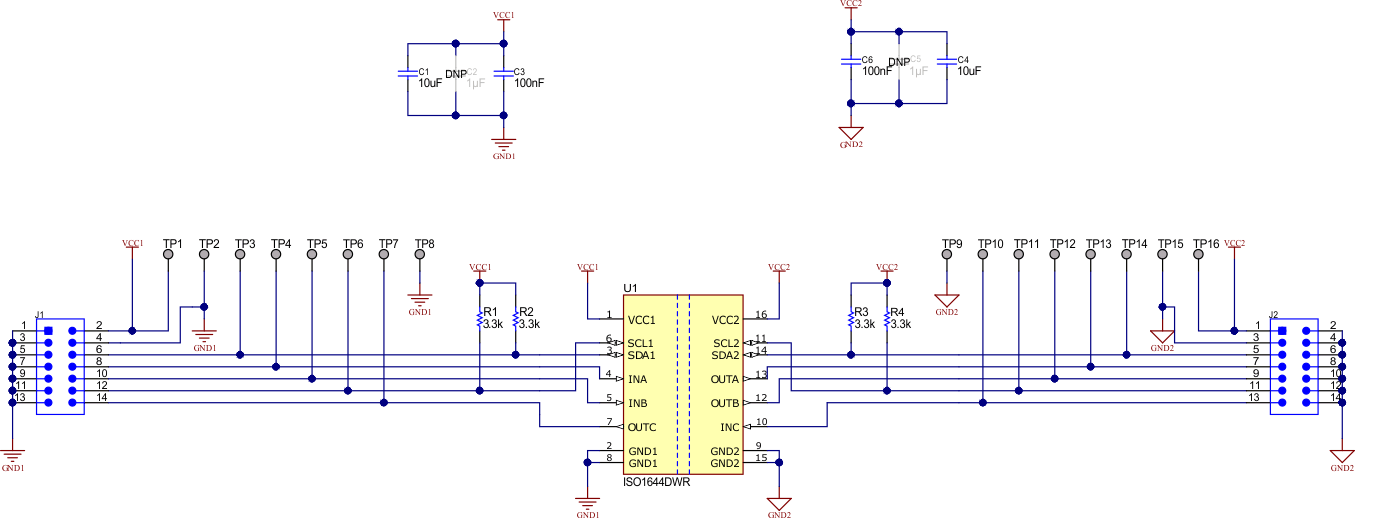

圖 6-1 ISO1644DWEVM 原理圖

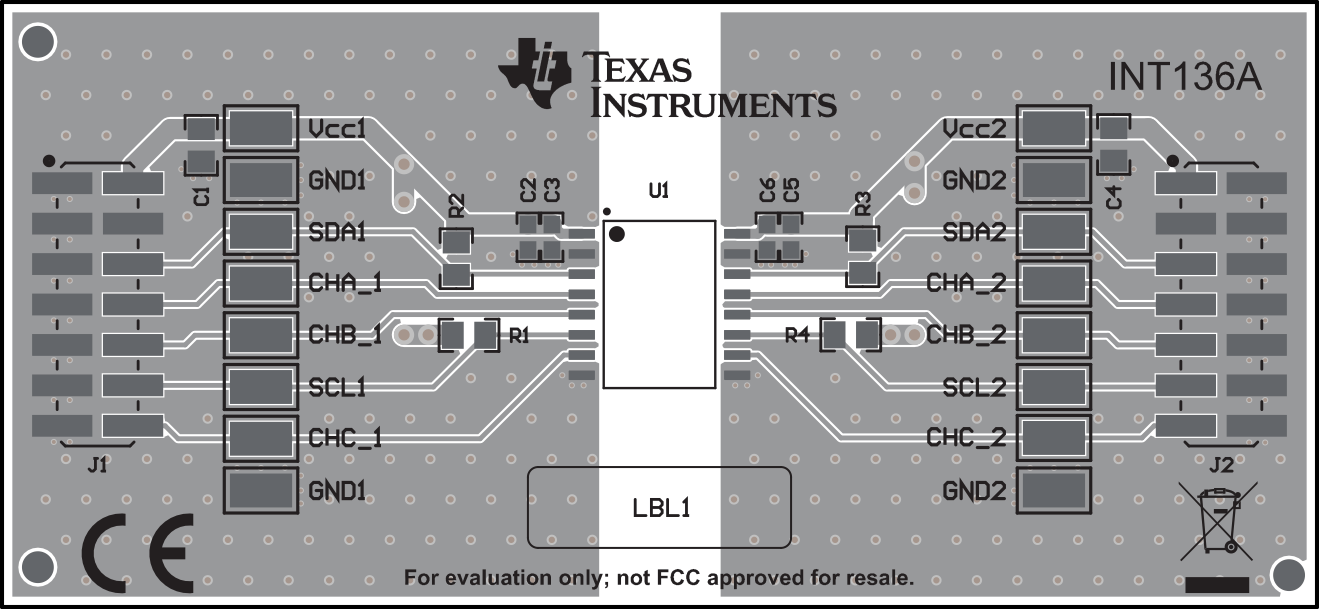

圖 6-2 ISO1644DWEVM 頂層 PCB 布局
圖 6-3 ISO1644DWEVM 底層 PCB 布局
