ZHCUAF7A April 2019 – August 2021 TPS54A24

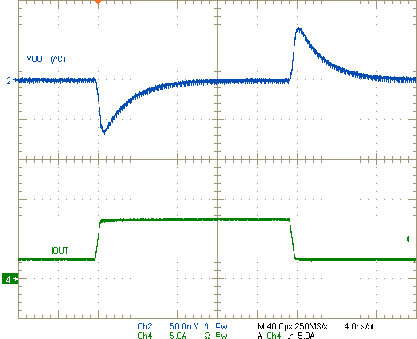

圖 2-5 顯示了 TPS54A24EVM-058 對負載瞬態的響應。電流階躍為 2.5A 至 7.5A,電流階躍壓擺率為 1A/μs。VOUT 電壓使用 TP16 進行測量。

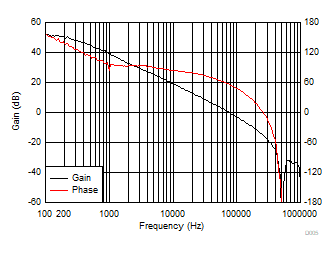

圖 2-6 顯示了 TPS54A24EVM-058 環路響應特性。所示為 VIN 電壓為 12V 且電阻負載為 0.3Ω 的增益和相位圖。
