2.2 硬件設置
本節介紹了開始使用此 EVM 評估 NL 邏輯或轉換器件時需要執行的五個步驟，如下所示：
- 確定要評估的器件所需的封裝。如前所述，此 EVM 有九個部分，每個部分用于放置上述封裝之一。斷開所選的部分（可選）。
- 焊接器件。圖 2-2 顯示了一個正確放置方式的示例。

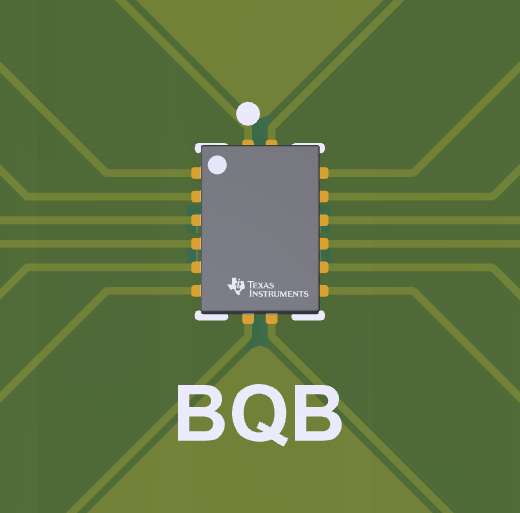

圖 2-2 BQB 放置示例 - 確保針對雙電源或單電源器件相應地配置 EVM。EVM 默認配置為用于雙電源器件，但可以使用 0Ω 電阻器輕松地配置為用于單電源器件。圖 2-3 顯示了如何執行此操作。

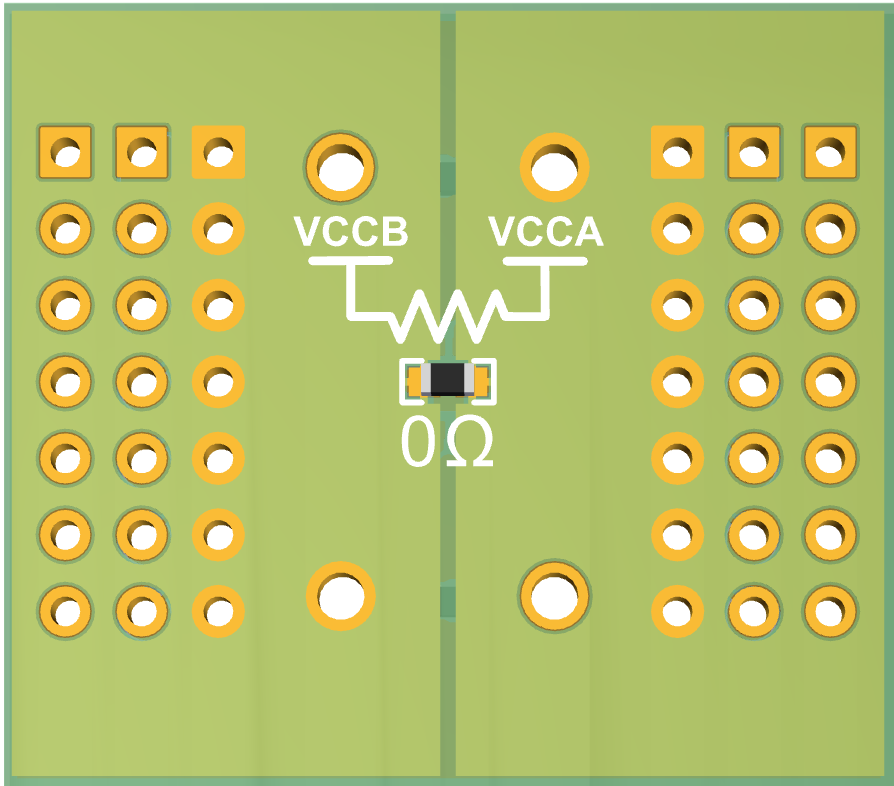

圖 2-3 單電源配置 - 連接器件引腳。該套件包含 12 個 12 引腳接頭和 8 個電源測試點，可讓用戶完全填充兩個部分（接頭可分開以減少引腳數）。圖 2-4 展示了一個相關示例，其中為電源添加了旁路電容器。

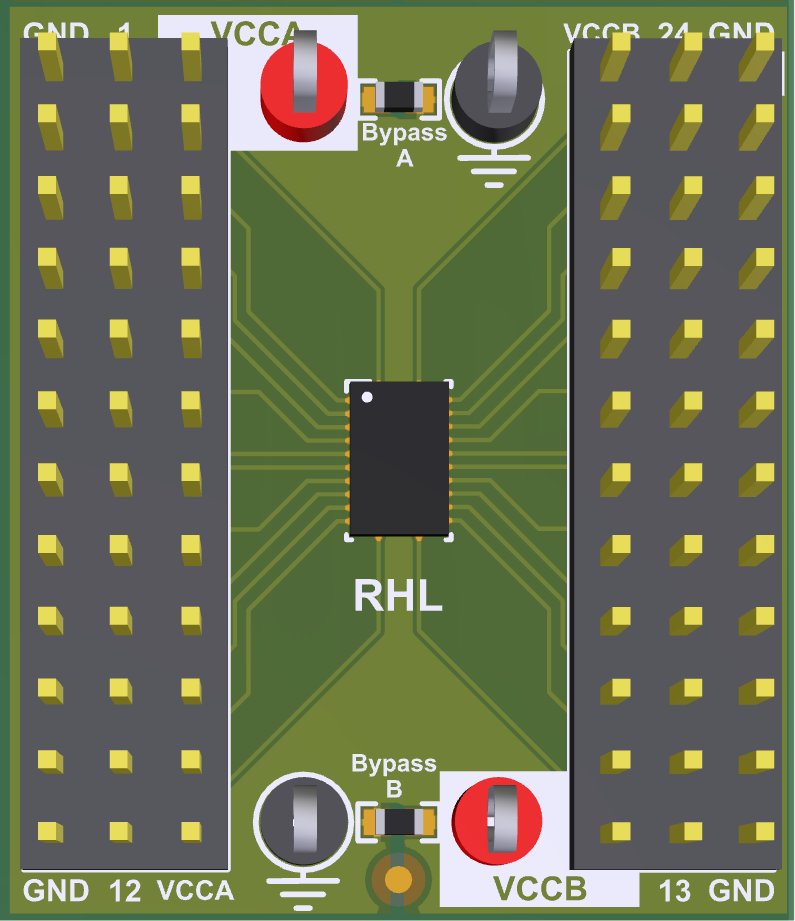

圖 2-4 完全填充的部分 - 在為該 EVM 供電之前，請確保已實現正確的電源配置，以避免將兩個電源短接在一起。
