2.1 PCB 概述

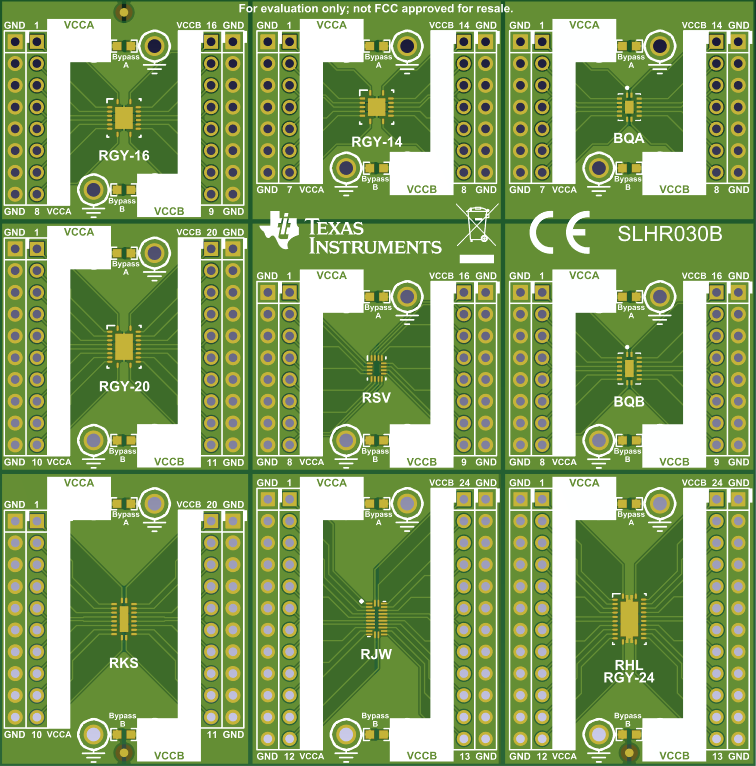

圖 2-1 顯示了 EVM PCB。
圖 2-1 14-24-NL-Logic-EVM PCB14-24-NL-Logic-EVM PCB 旨在使新用戶輕松地開始評估 NL 邏輯和轉換器件。本節重點介紹了 PCB 的以下幾個方面：
- 該板可拆分成多個更小的部分，包含 V 型刻痕凹槽
- 每個部分具有連接器件引腳 VCCA、VCCB 和 GND 的接頭
- 具有帶通孔測試點的指定電源輸入
- 包含用于器件電源的旁路電容器封裝（套件中未包含電容器）
- 提供單電源或雙電源評估選項，易于配置
