ZHCUAC0A October 2014 – September 2022 AMC1304L05 , AMC1304L25 , AMC1304M05 , AMC1304M25 , AMC1304M25-Q1
5 電源
AMC1304 器件的控制器側通過 J1 處的雙線螺紋接線端子供電。
用戶有兩個選項可為 AMC1304 器件的高側供電（請注意，這兩個選項均為 AMC1304 引腳 6 上的 LDO 輸入供電）。第一個選項是通過 J5 處的雙線螺紋接線端子為 AMC1304 的高側供電；為此，用戶必須將跳線 JP1 設置到標記為 Ext 的位置；請參閱圖 5-1。

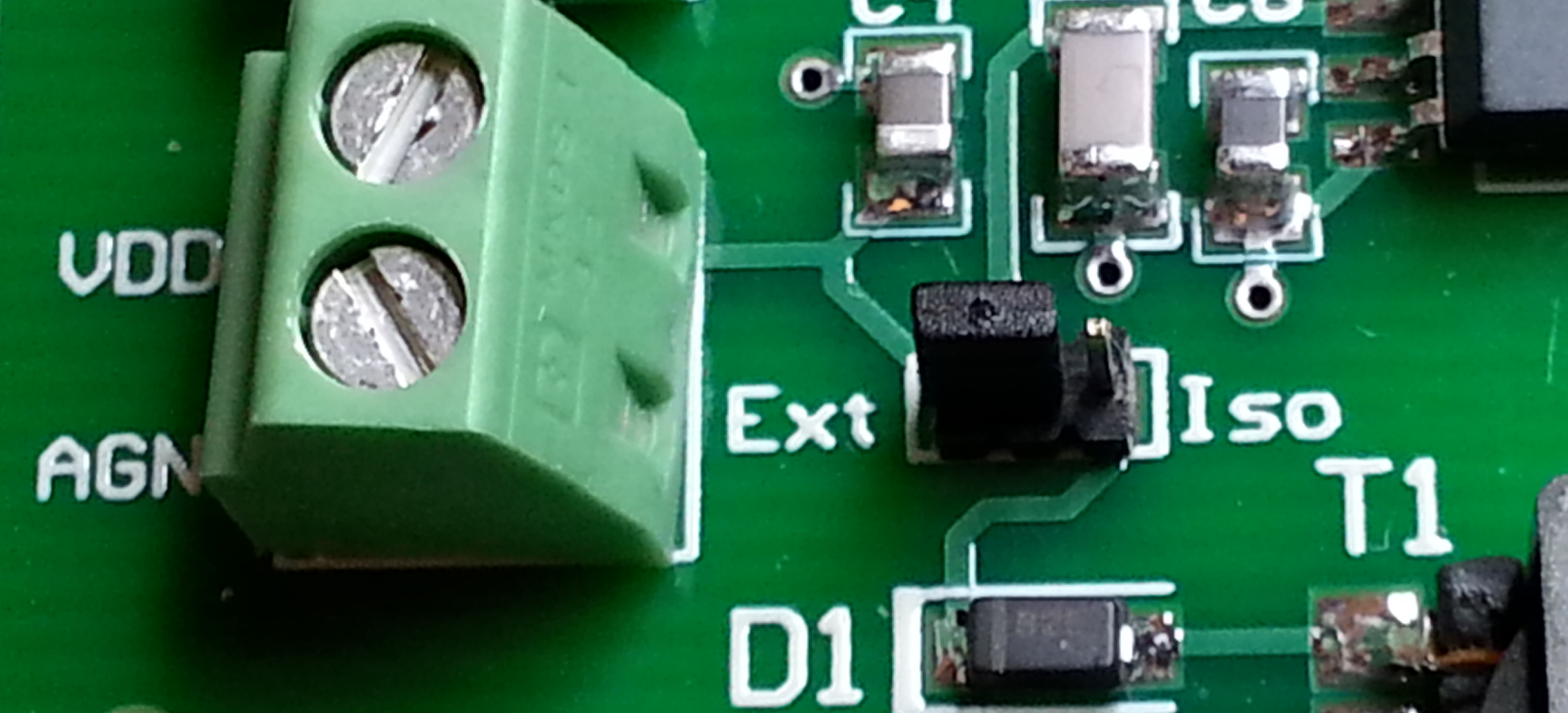

圖 5-1 JP1 處于 Ext 位置第二個選項是通過來自板載變壓器 T1 隔離側的濾波信號為 AMC1304 的高側供電。請注意，T1 隔離側的濾波信號由通過使用位于 U2 處的 SN6501 變壓器驅動器為 AMC1304 器件控制器側提供的電源產生。要利用這種隔離式板載電源，用戶必須將跳線 JP1 設置到標記為 Iso 的位置，如圖 5-2 所示。

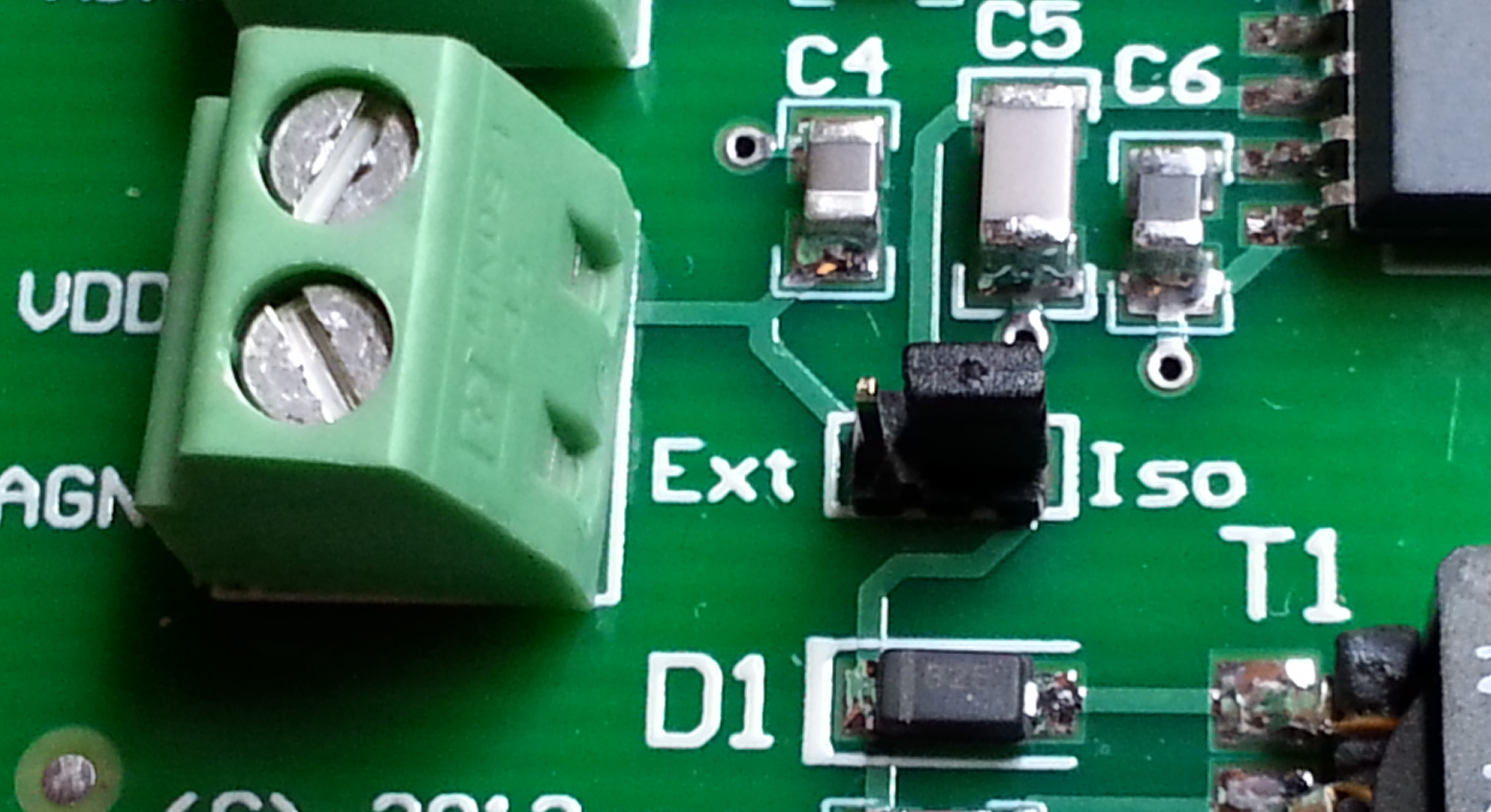

圖 5-2 JP1 處于 Iso 位置AMC1304 LDO 輸入的隔離式非穩壓電源設計嚴格遵循 TIPD121 設計參考指南 - 0-5A、單電源、2kV 隔離式電流檢測解決方案 (SLAU521)。
之所以使用 SN6501 變壓器驅動器，是因為它專為輸入電壓范圍為 3V 至 5.5V 的低功耗推挽式轉換器而設計；此電壓范圍非常適合 AMC1304 控制器側的電源電壓范圍。直流/直流轉換器中的兩個重要組件是隔離變壓器和整流二極管。
