ZHCUAA3D January 2017 – June 2022
4.3 可編程增益放大器 (PGA) 的評估
評估 PGA 時，PGA_GND 引腳必須驅動為 PGA_IN 信號的接地基準。PGA_GND 信號可使用差分信令通過 HSEC 指提供，以改進抗噪性能，或者為了簡單起見，PGA_GND 引腳也可通過 0Ω 電阻器（圖 4-2 中的 R55）連接到controlCARD （控制卡）的接地基準。

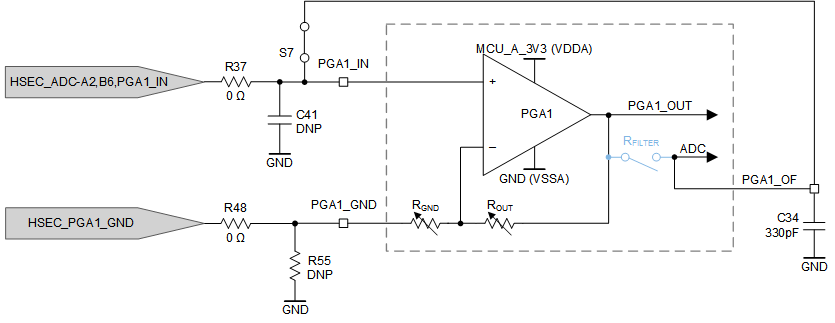

圖 4-2 PGA，S7 打開（輸出濾波可用）S7 開關組支持靈活地將 PGA 輸出濾波引腳 (PGAn_OF) 用于濾波（圖 4-2 中 S7 打開），或繞過內部 PGA（圖 4-3 中 S7 閉合）直接對 PGA 輸入電壓進行采樣。

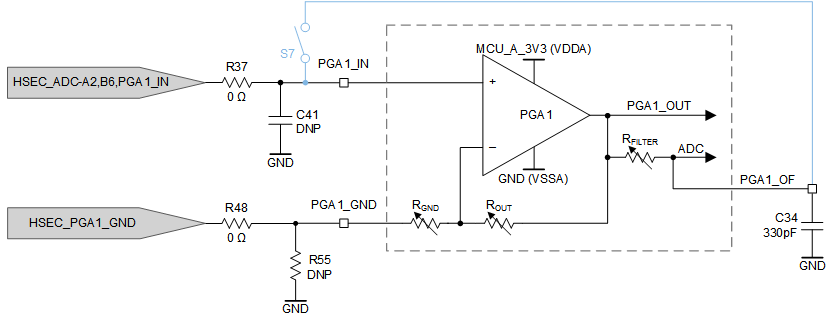

圖 4-3 PGA，S7 閉合（輸出濾波不可用）注：
PGA6 的 S7 閉合實現與其他 PGA 不同。PGA6_OF 信號可獨立于 PGA6_IN 信號從 HSEC 連接器訪問，而不必短接 PGA6_OF 和 PGA6_IN。
注：
S7 開關閉合時不應啟用 PGA RFILTER 電阻器。PGA_IN 和 PGA_OF 引腳長時間爭用會導致內部 RFILTER 電阻器的永久性損壞。
