4.1 XDS100v2 仿真器和 SCI/UART 連接
F280049C controlCARD （控制卡）提供板載仿真和 USB 轉 UART 適配器功能。這為調試和演示 F280049C MCU 提供了方便的方法。
FTDI 芯片、其支持電路和關聯的隔離元件均置于 宏 A（控制卡的左側部分）中。這些元件在其參考指示符中均包含附加的 A（即 R2:A 為 宏 A 中的電阻器 2）。
F280049C controlCARD （控制卡）的每個 XDS100v2 均使用固定序列號編程。如果調試會話必須使用兩個或更多 F280049C controlCARD （控制卡），則每個controlCARD （控制卡）都需要有一個唯一的序列號，某些controlCARD （控制卡）必須重新編程，請參閱：https://software-dl.ti.com/ccs/esd/documents/xdsdebugprobes/emu_xds100.html（在“其他信息”之下）。
S1:A 上的開關配置（在圖 4-1 中展示）決定板載仿真器是否處于活動狀態，是否可使用外部仿真器，或器件是否將從閃存/外設引導。

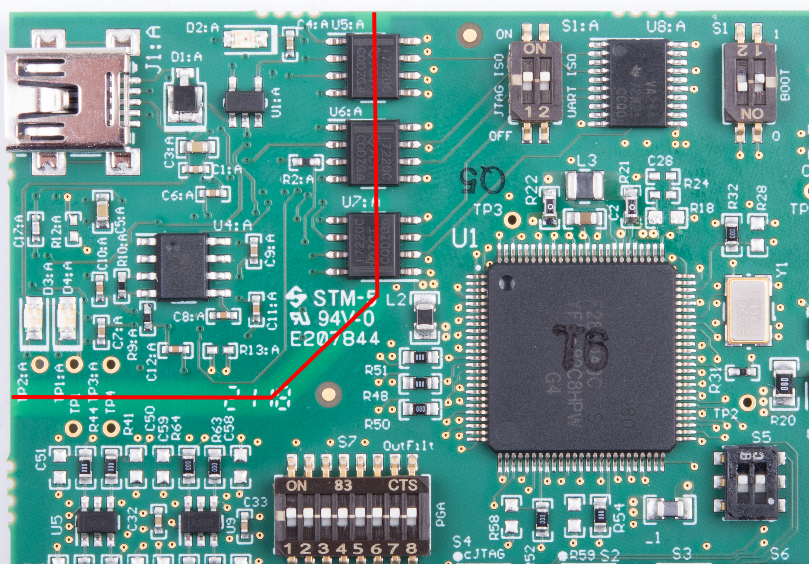

圖 4-1 XDS100v2 仿真電路和隔離電路由 :A 表示
