ZHCUA91A May 2022 – September 2024 TPS65219 , TPS65219-Q1
6.6 NVM 編程頁面
可在 NVM 編程頁面對器件 NVM 存儲器重新編程，以更改默認寄存器設置。本頁包含四個主要功能，分別與圖 6-12 中所示的按鈕相對應。僅當從“初始化”狀態（PMIC 電源軌關閉）對 PMIC 重新編程時，才需要前兩個步驟，即 I2C OFF REQUEST 和 ENABLE I2C COMMUNICATION。
- I2C OFF REQUEST 按鈕通過 I2C 觸發關閉請求，并將 PMIC 發送至“初始化”狀態。
- ENABLE I2C COMMUNICATION 按鈕可在“初始化”狀態下啟用 I2C 通信。
- 啟用 I2C 通信后，可以轉到 NVM 配置頁面，以選擇所需的寄存器設置，或使用 File 選項卡選項加載預配置的 JSON 或 CSV 文件。
- NVM PROGRAMMING 按鈕可將所選的寄存器設置編程到 NVM 中。
- VALIDATE NVM PROGRAMMING 按鈕可用于讀取 NVM 內容，并將其與所選寄存器設置進行比較。結果（PASS 或 FAIL）存儲在寄存器 0x34 的字段 7 NVM_VERIFY_RESULT 中。

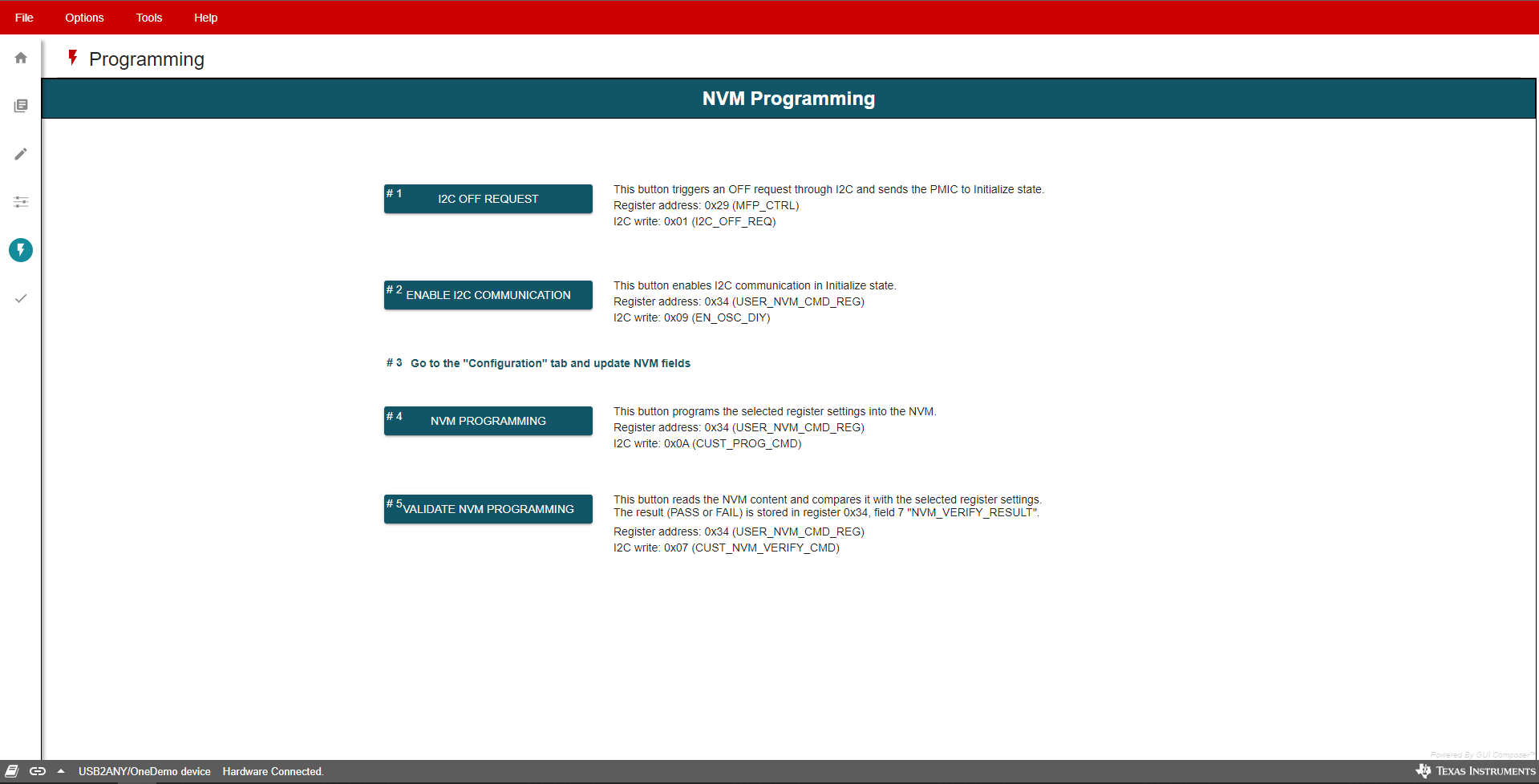

圖 6-12 NVM 編程頁面
