6.3 寄存器映射頁面
“Register Map”頁面列出了可用于配置的不同寄存器，旨在用于直接讀取和寫入 PMIC 寄存器，如圖 6-8 所示。寄存器讀取和寫入操作可以單獨完成，也可以一次性全部完成。可以使用 READ ALL REGISTERS 按鈕旁的下拉菜單選擇自動讀取時序，從而啟用“Auto Read”特性。使用頁面頂部的搜索欄，按名稱或地址搜索寄存器。
搜索欄下方的前三列依次顯示每個寄存器的名稱、十六進制地址和數據值。Bits 列包含每個寄存器的位值，可通過取消選中頁面頂部 READ ALL REGISTERS 按鈕下方的 Show Bits 框將這些列隱藏。雙擊此部分中的位可更改位值。
頁面右側的“Field View”部分顯示了按相應控制塊分組的寄存器位。用戶可以點擊任何位字段框以查看 Bits 列中以黃色突出顯示的相應位。每個字段都有一個名稱，以每個框頂部的藍色文本顯示。通過選中 Search Bitfields 框（在 Show Bits 旁邊），可以使用搜索欄找到這些名稱。
在 Immediate Write 模式（位于頁面右上角的下拉選項）下，寫入按鈕呈灰色顯示，因為每次在“Field View”中進行更改（位更改或十六進制值更改）后，會立即對各個寄存器分別進行寫入。在 Deferred Write 模式下，選擇 WRITE REGISTER 或 WRITE ALL REGISTERS 按鈕后，單個寄存器或所有寄存器才會執行寫入。

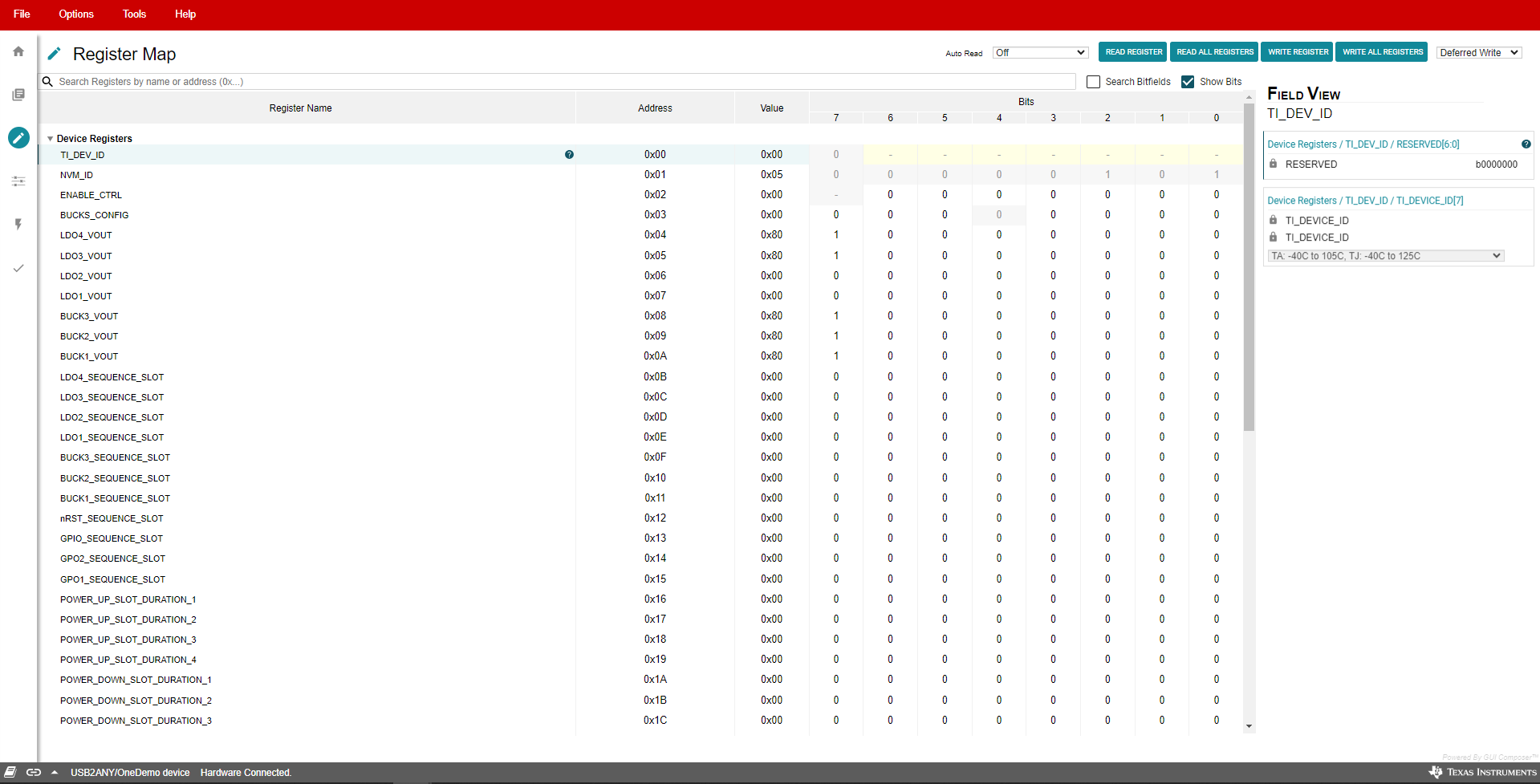

圖 6-8 寄存器映射頁面注： 盡管所有寄存器都顯示在“Register Map”頁面中，但并非所有寄存器都可以通過該頁面進行編輯。嘗試寫入只讀寄存器不會生成錯誤。由于每次寫入都會伴隨一次相關的讀取，因此“Register Map”的顯示內容會更新，以反映寫入嘗試并未更改這些位。
