ZHCUA56 January 2022 TPS629206
3.7 輸出電壓設置
默認情況下，TPS629206EVM 配置為使用外部反饋，通過 R1 和 R2 將輸出電壓設置為 3.3V。此外，如果使用內部反饋 (VSET) 配置，用戶可以切斷位于電路板背面的網帶 NT1（如圖 3-1 所示）。這樣會懸空 FB 引腳，從而使用內部 VSET 產生 3.3V 輸出電壓。還可以更改電阻 R1 和 R2，將輸出電壓設置為 0.6V 至 5.5V。請參閱 TPS629206 數據表了解建議值。R2 的阻值為 34k，因此如果在移除 R1 的情況下選擇內部（VSET），則器件會調節至 1.8V 輸出電壓。
警告： 如果需要增大輸出電壓，請確保輸出電容器 C5 具有合適大小的額定電壓。

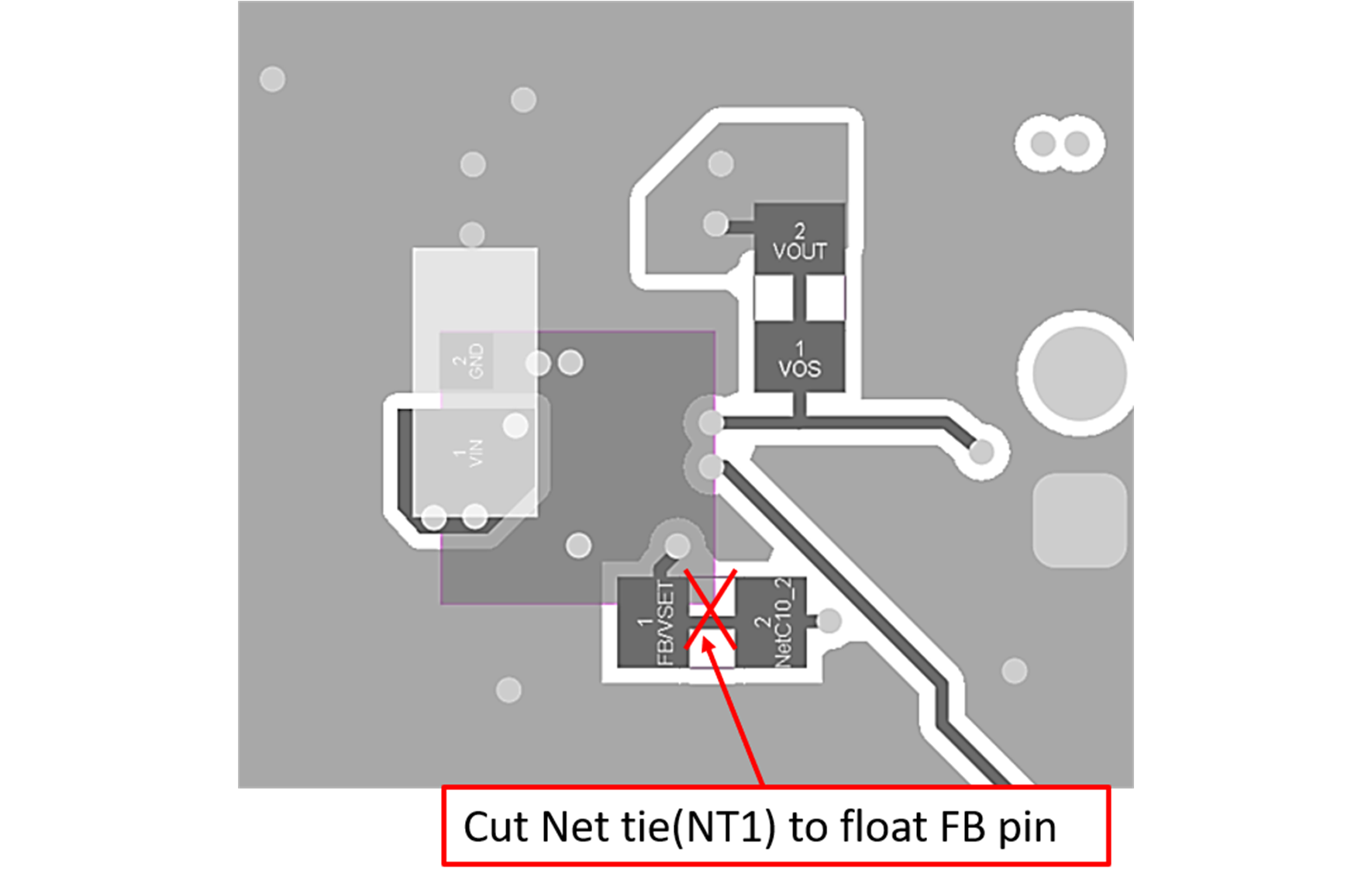

圖 3-1 內部反饋（VSET）配置電路板修改
