本部分提供了 TPS629206EVM 的測試結果。

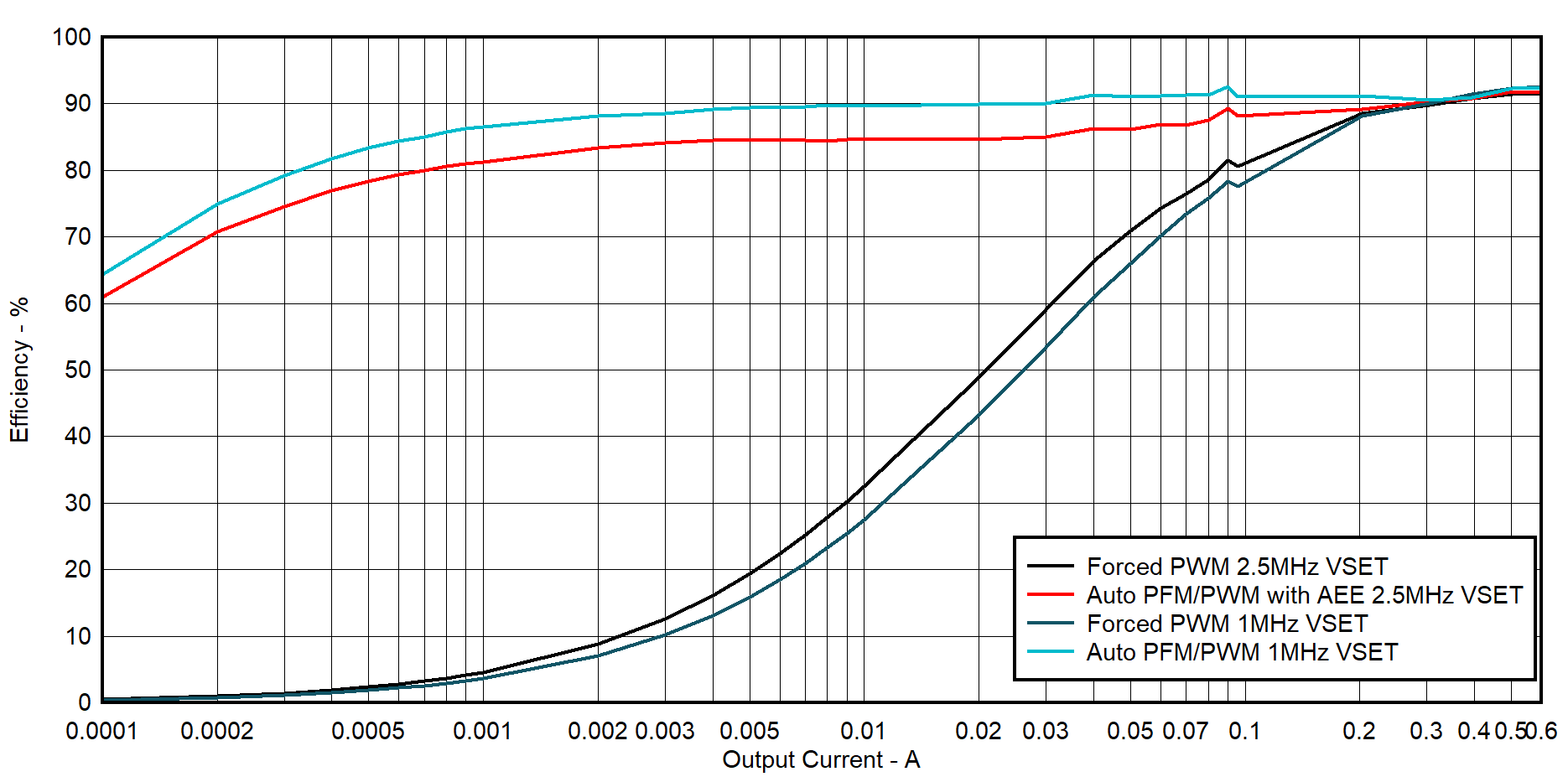

圖 5-1 效率(VIN = 12V,VOUT = 3.3V,FSW = 2.5MHz 和 1MHz)

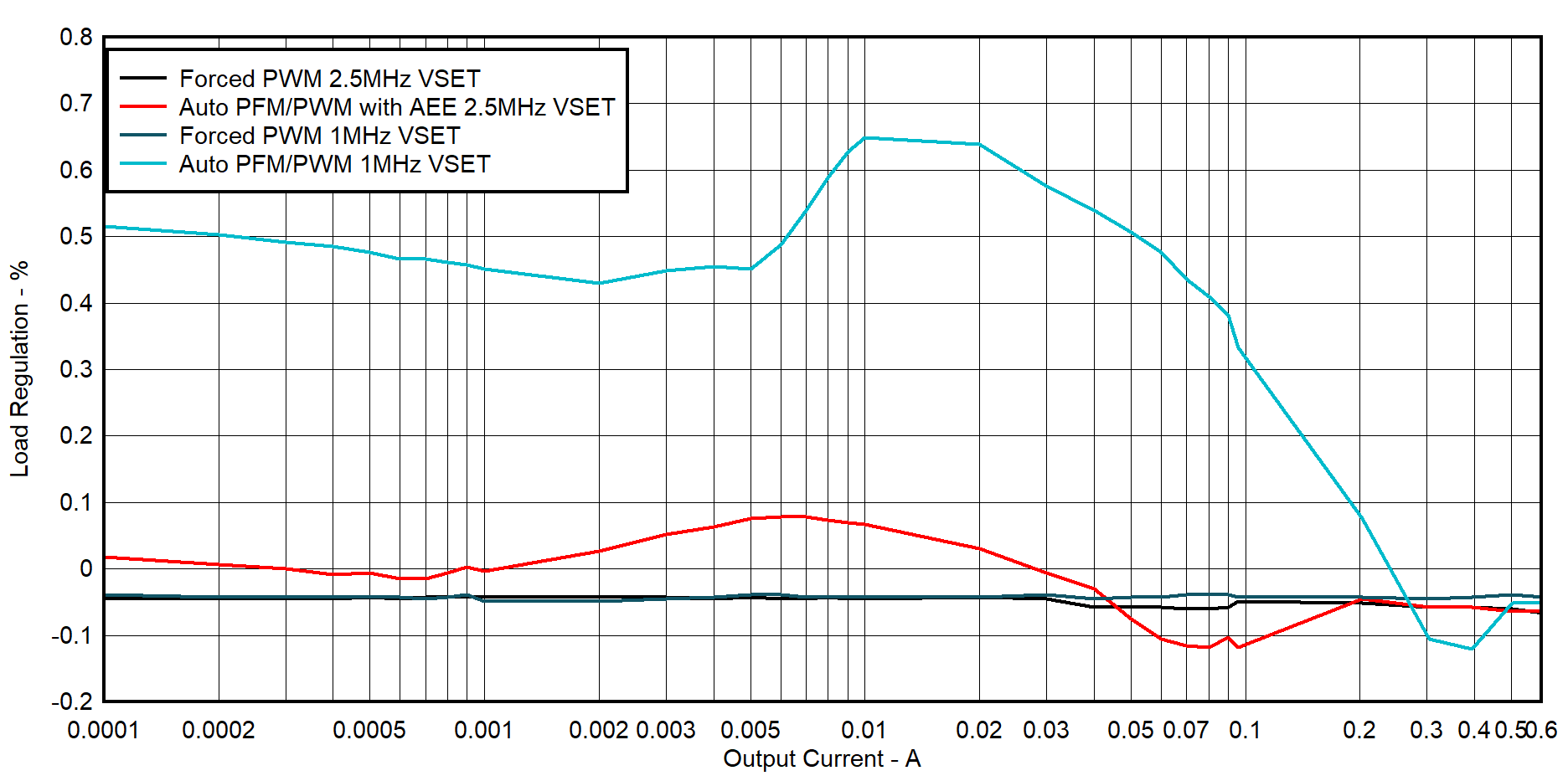

圖 5-2 負載調整率(VIN = 12V,VOUT = 3.3V,FSW = 2.5MHz 和 1MHz)

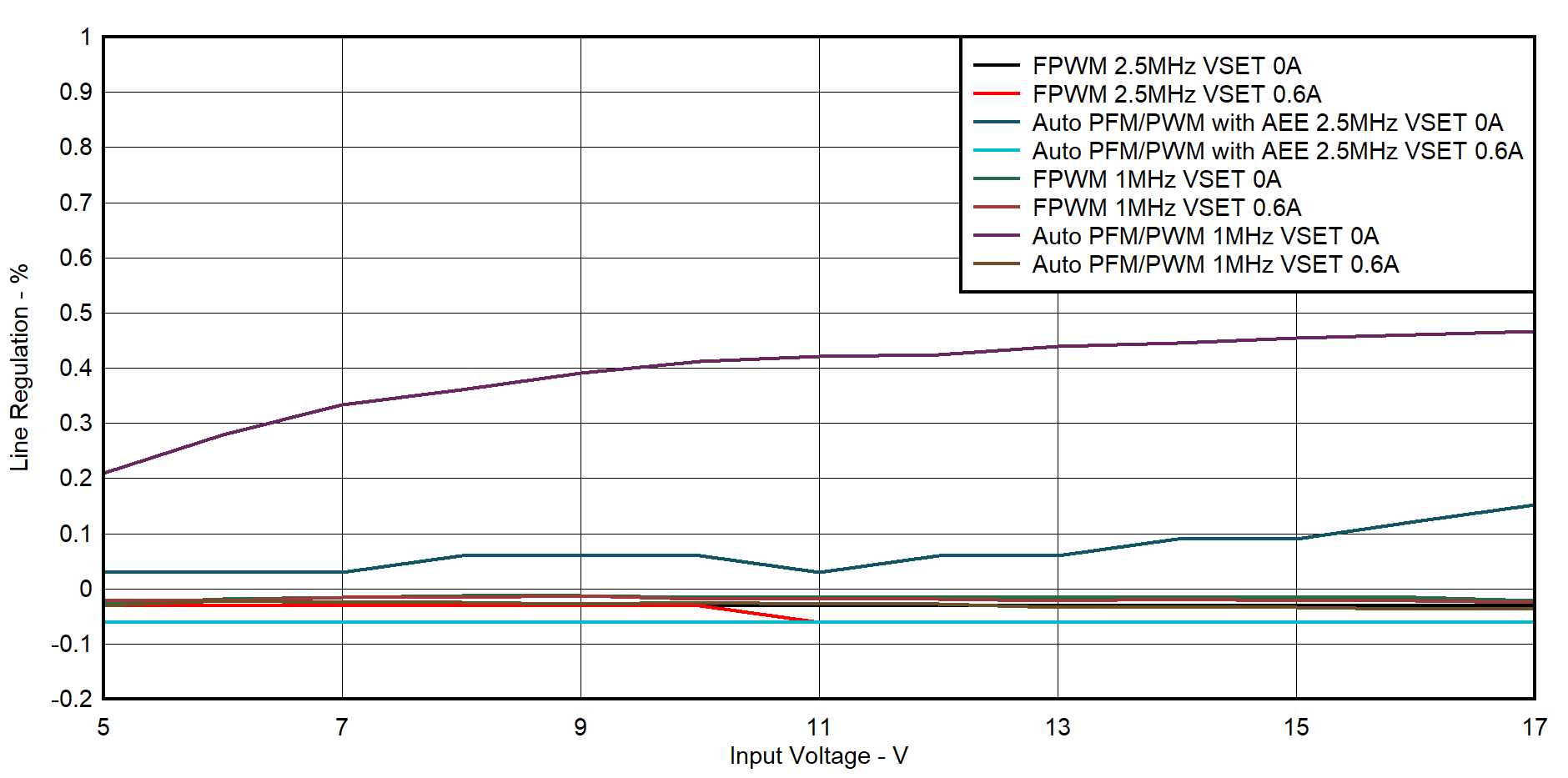

圖 5-3 線性調整率(VIN = 5V - 17V,VOUT = 3.3V,IOUT = 0A 和 600mA,FSW = 2.5MHz 和 1MHz)

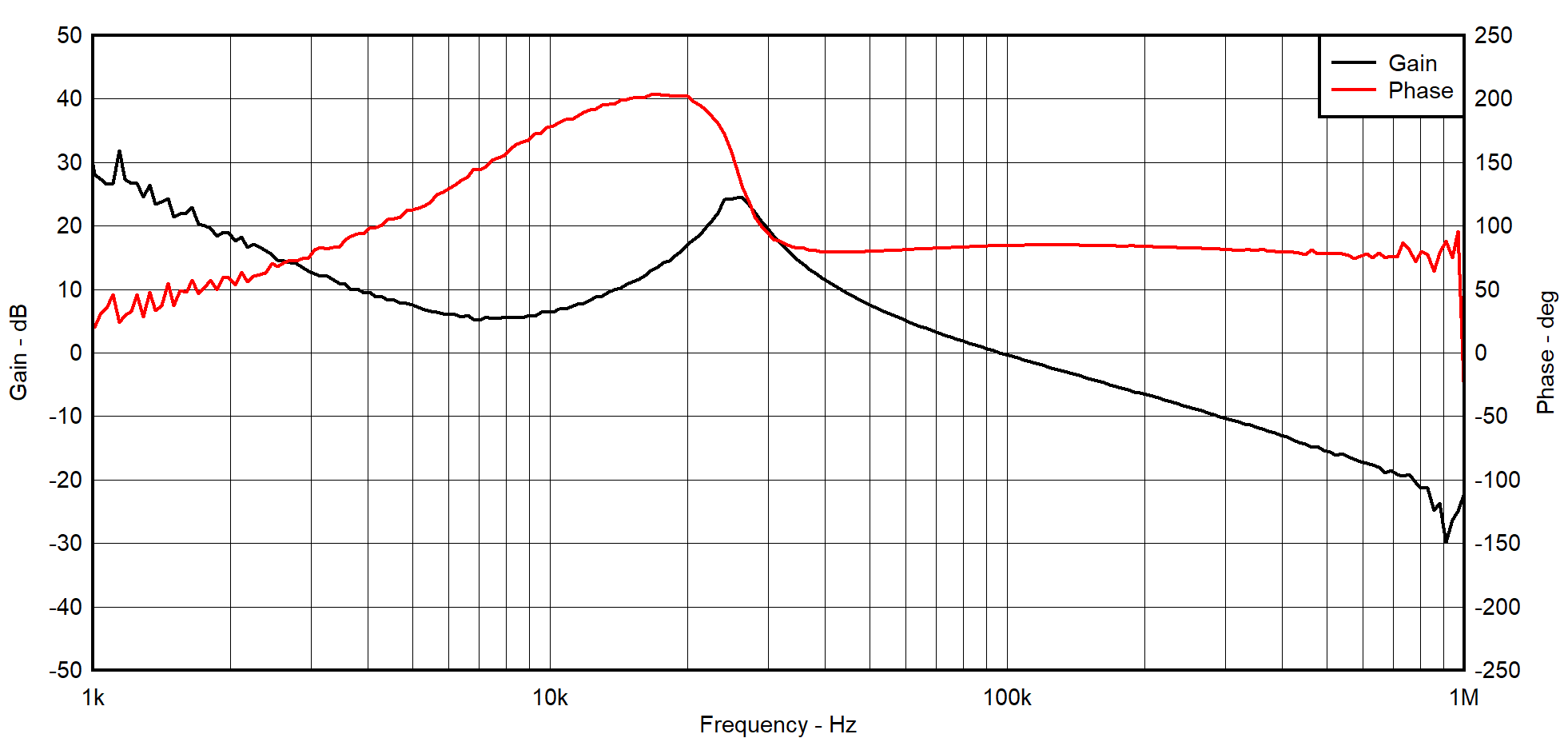

圖 5-4 強制 PWM 模式下采用 VSET 時的環路響應(VIN = 12V,VOUT = 3.3V,IOUT = 600mA)

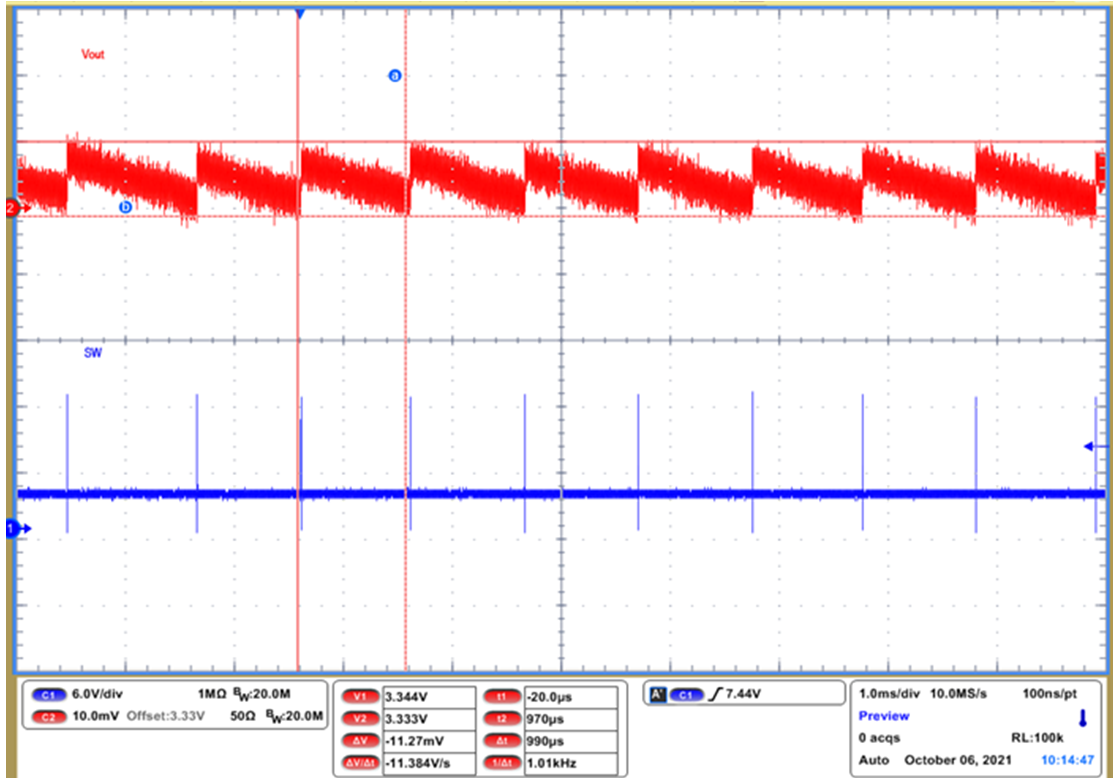

圖 5-5 自動 PFM/PWM 模式下的輸出電壓紋波(VIN = 12V,VOUT = 3.3V,IOUT = 0A)

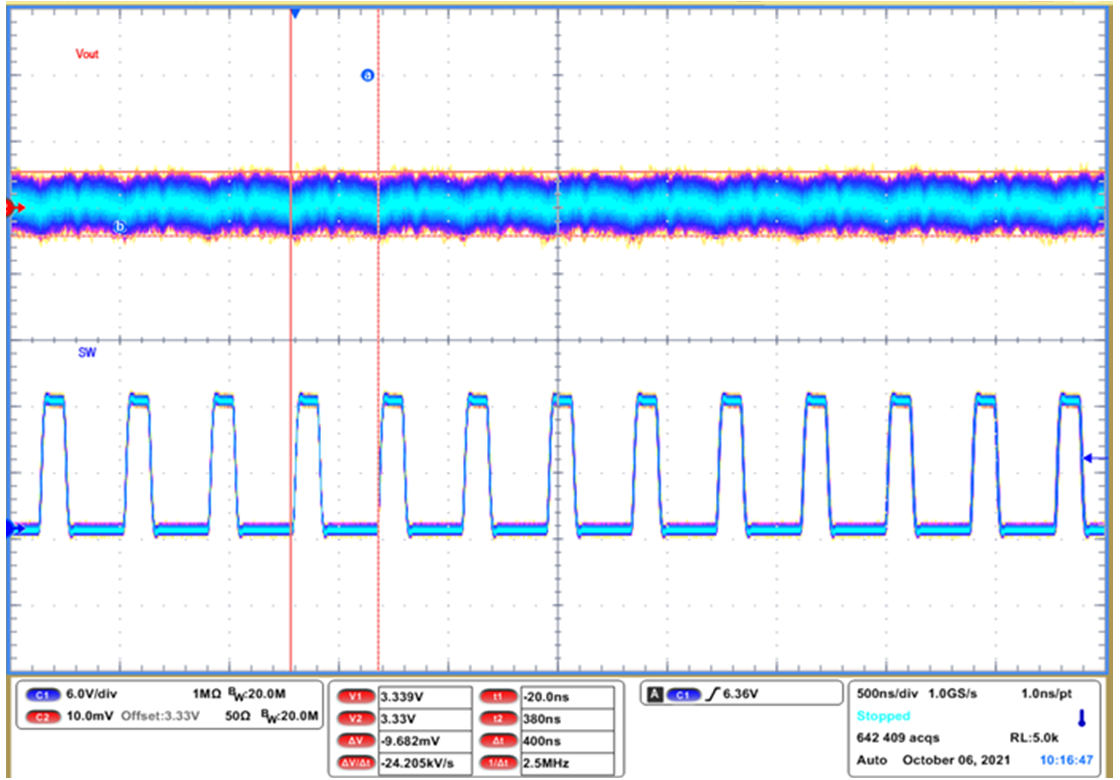

圖 5-6 強制 PWM 模式下的輸出電壓紋波(VIN = 12V,VOUT = 3.3V,IOUT = 600mA)

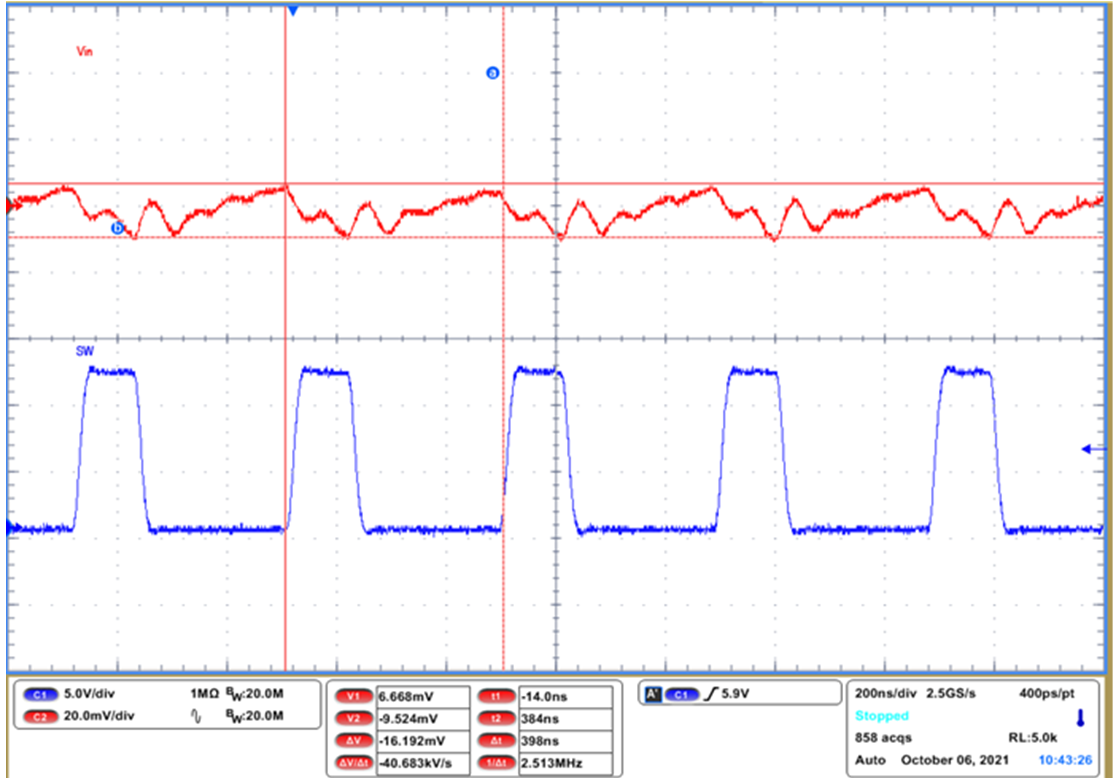

圖 5-7 強制 PWM 模式下的輸入電壓紋波(VIN = 12V,VOUT = 3.3V,IOUT = 600mA)

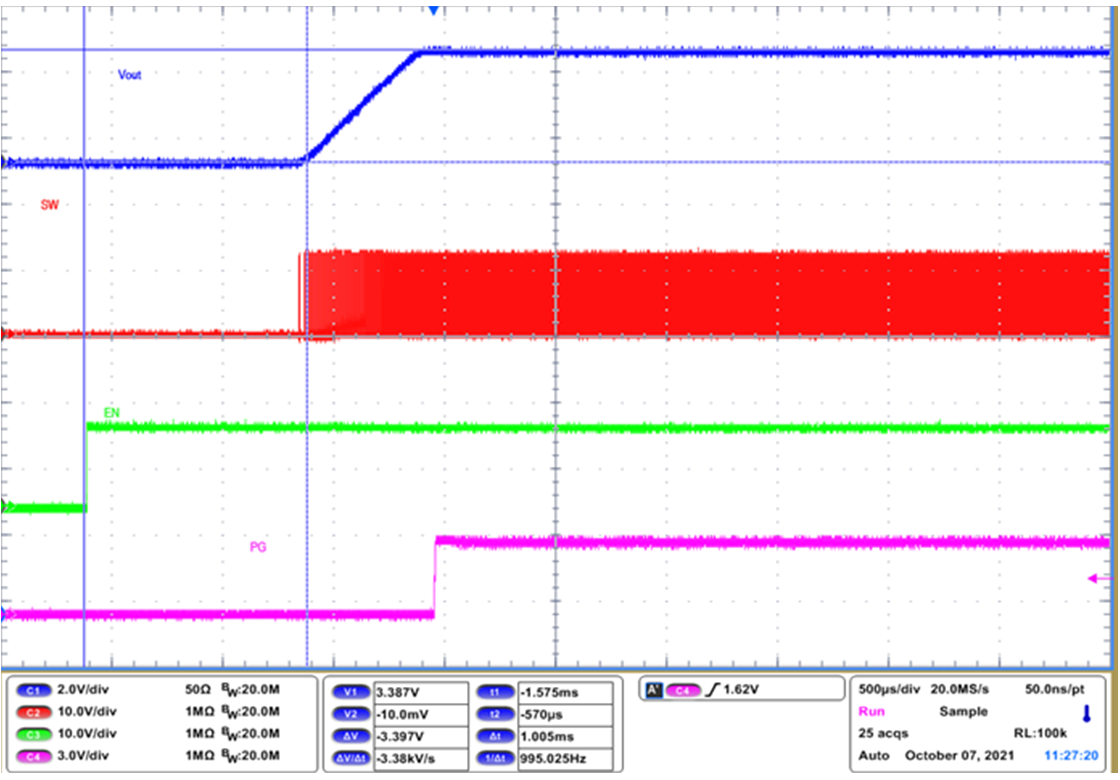

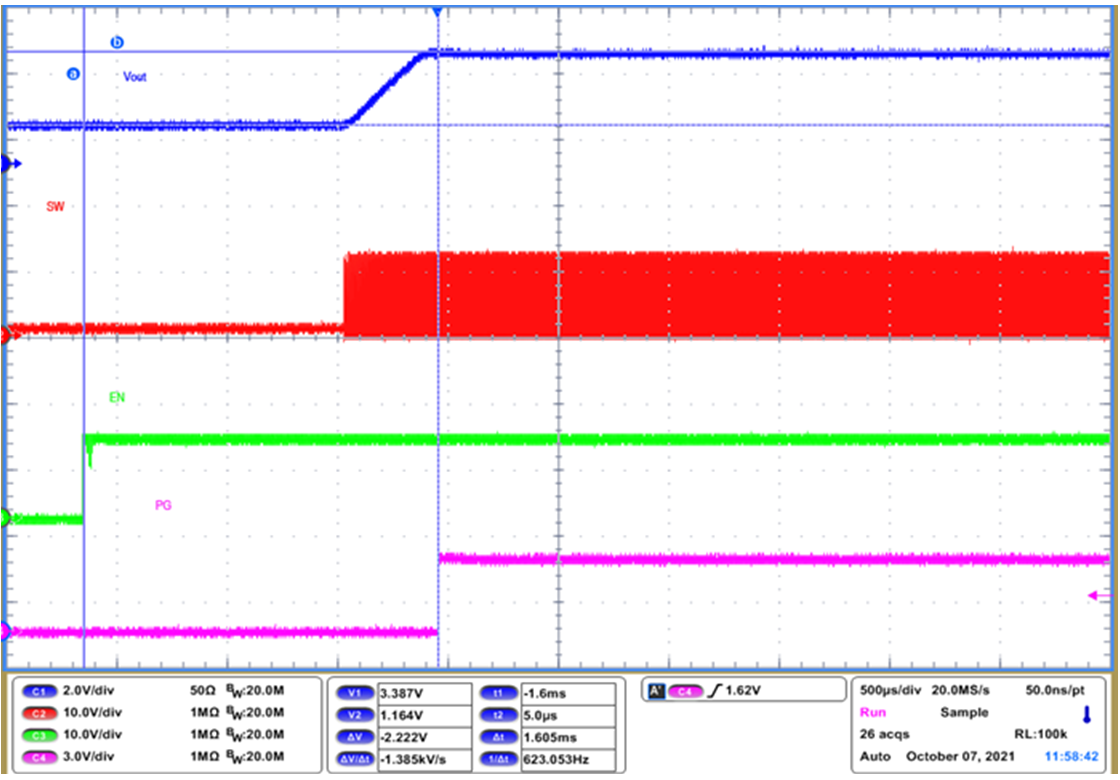

圖 5-8 強制 PWM 模式下使能啟動(VIN = 12V,VOUT = 3.3V,IOUT = 600mA)

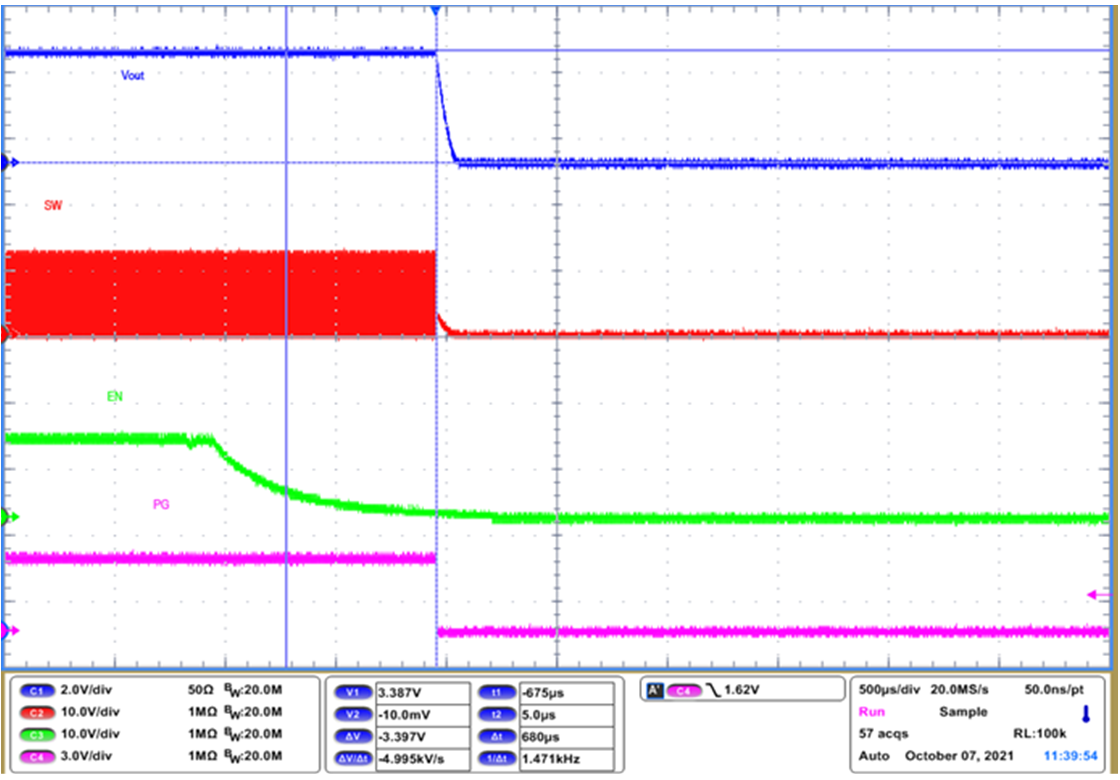

圖 5-9 強制 PWM 模式下使能關斷(VIN = 12V,VOUT = 3.3V,IOUT = 600mA)
圖 5-10 強制 PWM 模式下使能預偏置啟動(VIN = 12V,VOUT = 3.3V,IOUT = 0A)

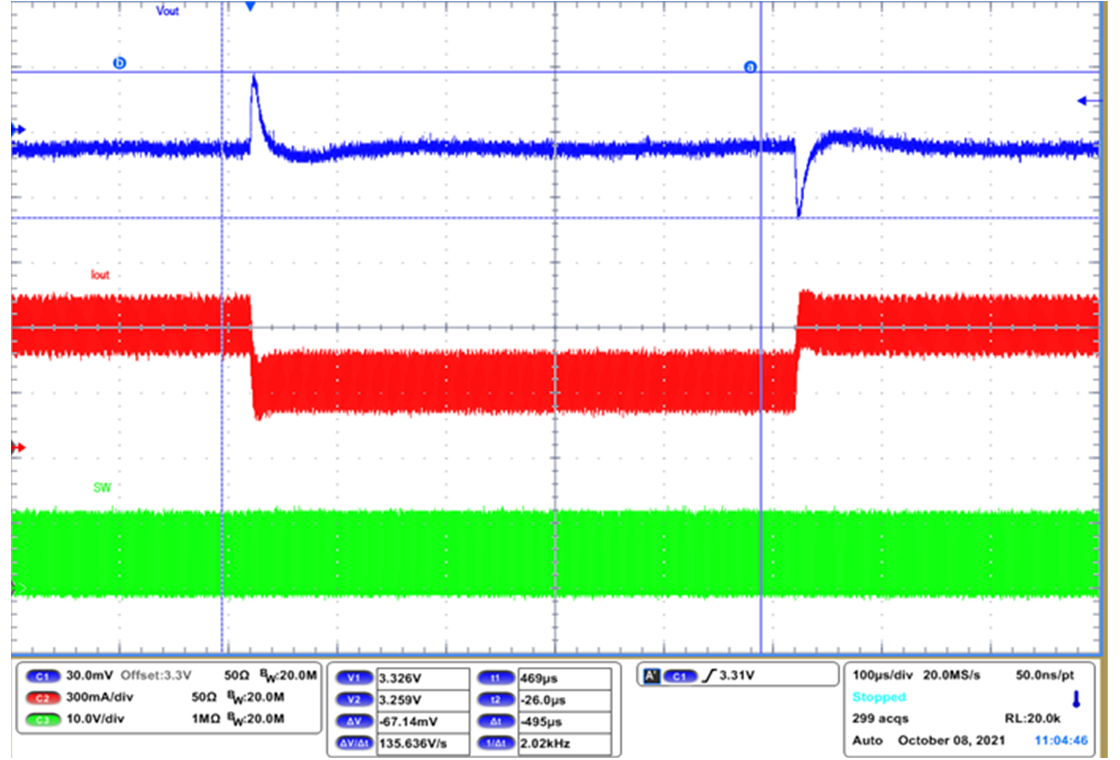

圖 5-11 強制 PWM 模式下采用 VSET 時的負載瞬態(VIN = 12V,VOUT = 3.3V,IOUT= 300mA - 600mA,壓擺率 = 1A/μs)

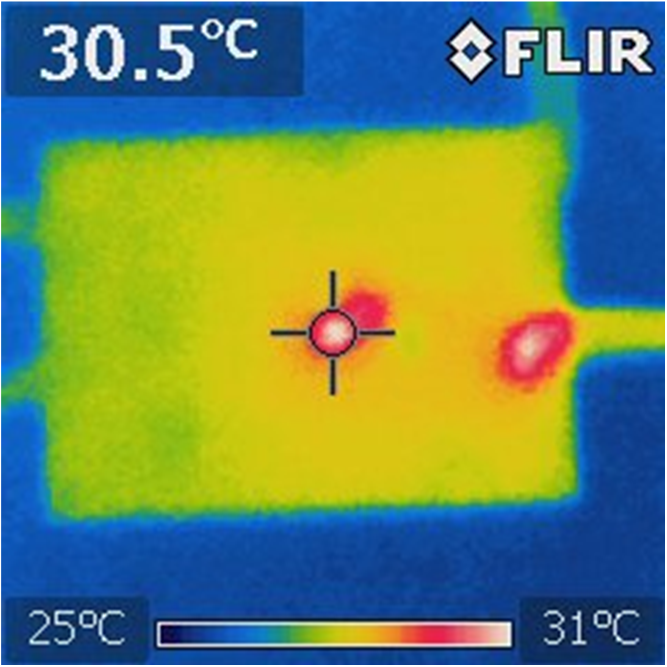

圖 5-12 強制 PWM 模式下的熱性能(VIN = 12V,VOUT = 3.3V,IOUT = 600mA,FSW = 2.5MHz)
