2 入門

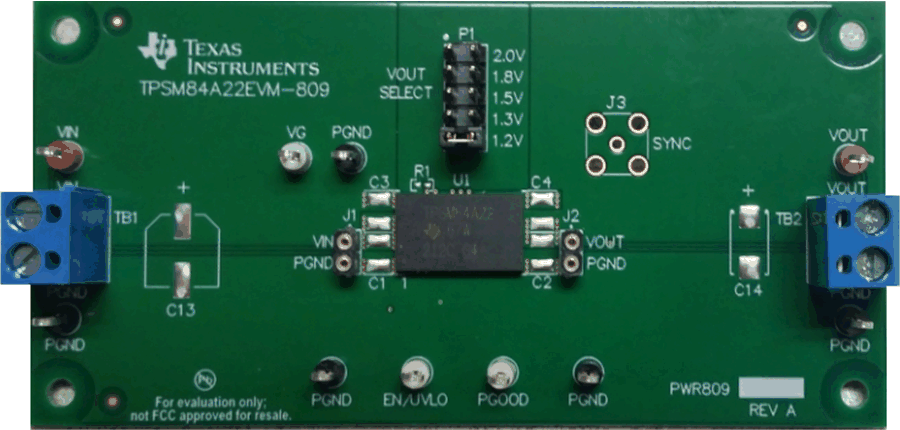

圖 2-1 突出顯示了與 EVM 關聯的用戶接口項目。極化 VIN 電源端子塊（TB1）用于連接主機輸入電源，極化 VOUT 電源端子塊（TB2）用于連接負載。這些端子塊可以接受高達 16 AWG 導線。

VIN 監測和 VOUT 監測測試點位于電源端子塊附近，用作電壓監測點，可連接電壓表來測量 VIN 和 VOUT。電壓表基準應連接到電源端子塊下面的 PGND 測試點。請勿將這些 VIN 和 VOUT 監測測試點用作輸入電源或輸出負載連接點。連接到這些測試點的 PCB 跡線無法支持高電流。

VIN 范圍（J1）和 VOUT 范圍（J2）測試點可用于通過示波器監測 VIN 和 VOUT 波形。這些測試點旨在與配有低電感接地引線（接地彈簧，安裝到示波器接地筒）的無帽示波器探頭一起使用。每個測試點的兩個插座的中心間距為 0.1 英寸。示波器探頭尖端應連接到標有 VIN 或 VOUT 的插座，示波器接地引線應連接到標有 PGND 的插座。

位于器件正下方的測試點可用于測試器件的特性。對這些測試點進行的任何外部連接都應以位于 EVM 底部的某個 PGND 測試點為基準。關于各控制測試點的更多信息，請參閱Topic Link Label3。

VOUT SELECT 跳線（P1）用于選擇所需的輸出電壓。向 EVM 供電之前，請確保已在合適的位置放置了跳線，以獲得所需的輸出電壓。
