ZHCUA50A November 2016 – February 2022 TPSM84A21 , TPSM84A22
5 性能數(shù)據(jù)
圖 5-1 至圖 5-6 中的圖形和波形顯示了 TPSM84A22EVM 的性能。

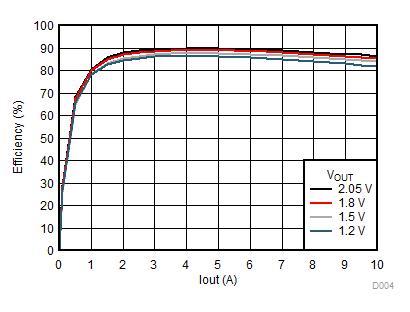

圖 5-1 TPSM84A22EVM 效率（VG = 開路）

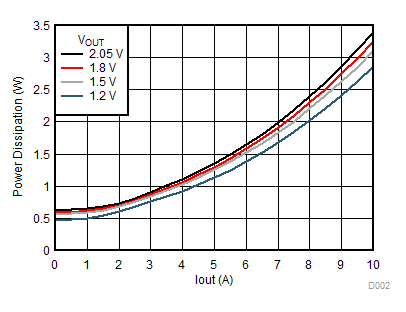

圖 5-3 TPSM84A22EVM 功率損耗

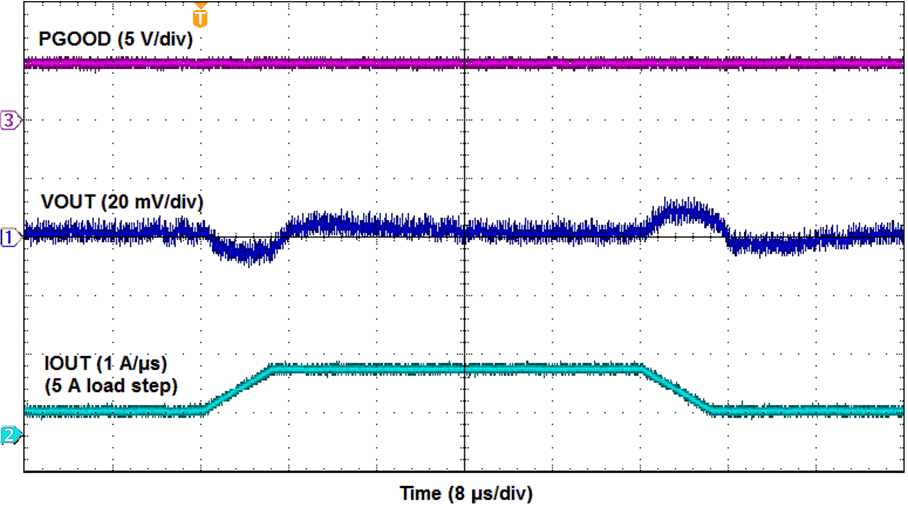

| VIN = 12V | VOUT = 1.2V | 負(fù)載階躍 = 5A |
| COUT = 0μF | 壓擺率 = 1A/μs |
圖 5-2 TPSM84A22EVM 效率（VG = 5V）
圖 5-4 TPSM84A22EVM 輸出電壓紋波

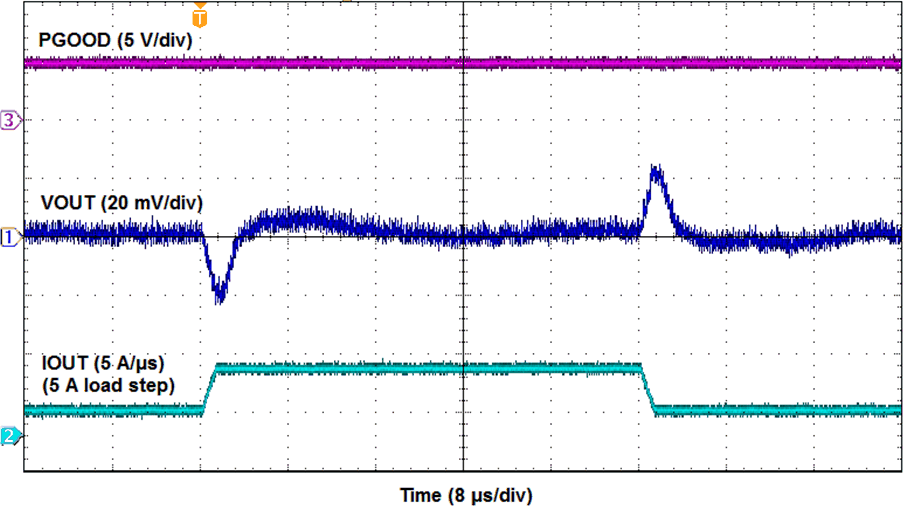

| VIN = 12V | VOUT = 1.2V | 負(fù)載階躍 = 5A |
| COUT = 0μF | 壓擺率 = 5A/μs |
