ZHCUA07 January 2022
2.1 PCB 概述

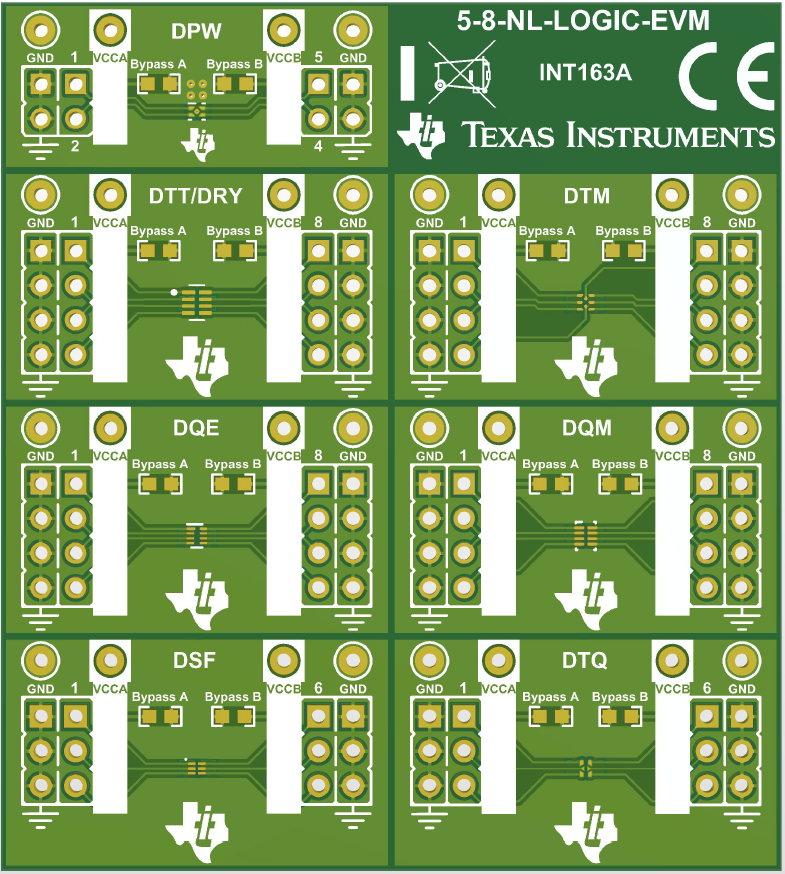

圖 2-1 5-8-NL-LOGIC-EVM PCB5-8-NL-LOGIC-EVM PCB 旨在使新用戶輕松地開始評估無引線邏輯和轉換器件。本節將重點介紹該 PCB 對用戶有幫助的幾個方面。
- 該板可拆分成多個更小的部分，包含 V 型刻痕凹槽
- 每個部分具有連接器件引腳 VCCA、VCCB 和 GND 的接頭
- 具有帶通孔測試點的指定電源輸入
- 包含用于提供器件電源的旁路電容器封裝結構
- 提供單電源或雙電源評估選項，易于配置
