本節將介紹使用該 EVM 評估帶引線的邏輯器件時要執行的六個步驟。

1. 確定將用于被評估器件的封裝。如前所述，該 EVM 包含七個部分，每個部分都支持無引線封裝。斷開所選的部分（可選）。
2. 焊接器件。由于該 EVM 支持小型無引線封裝，可能需要用到熱風返修臺。圖 2-2 展示了一個有關如何在也支持 DTT 封裝的封裝結構中正確放置 DRY 器件的示例。

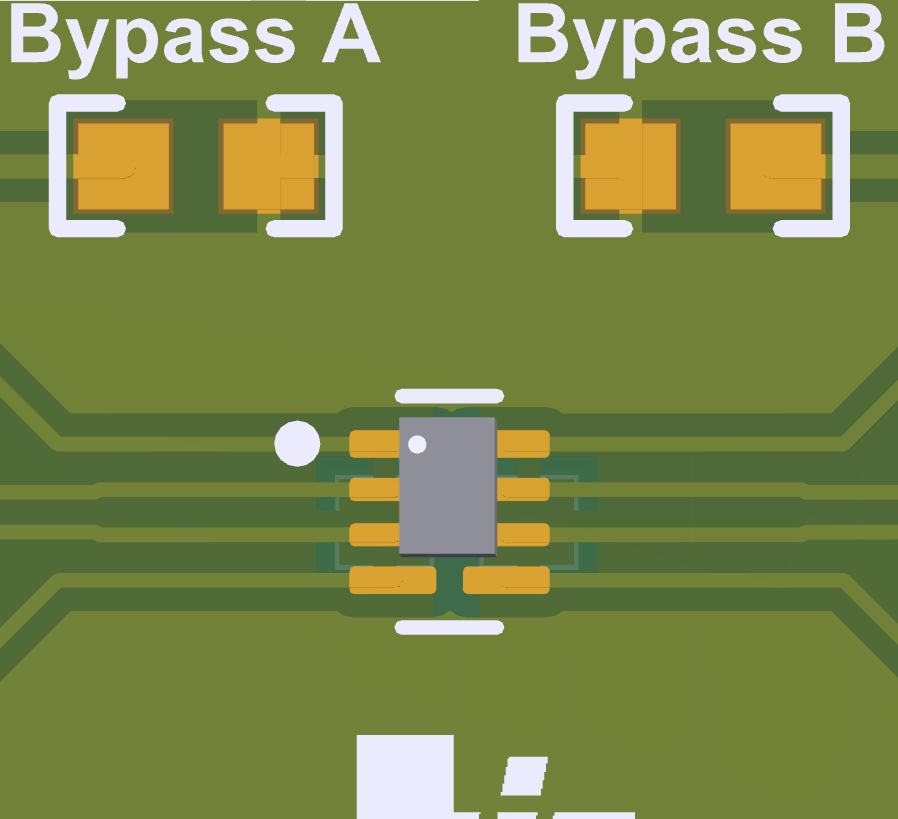

   圖 2-2 6 引腳 DRY 放置
3. 確保針對雙電源或單電源器件相應地配置 EVM。EVM 默認配置為用于雙電源器件，但可以使用 0Ω 電阻器輕松地將其配置為用于單電源器件。圖 2-3 說明了如何實現該配置。

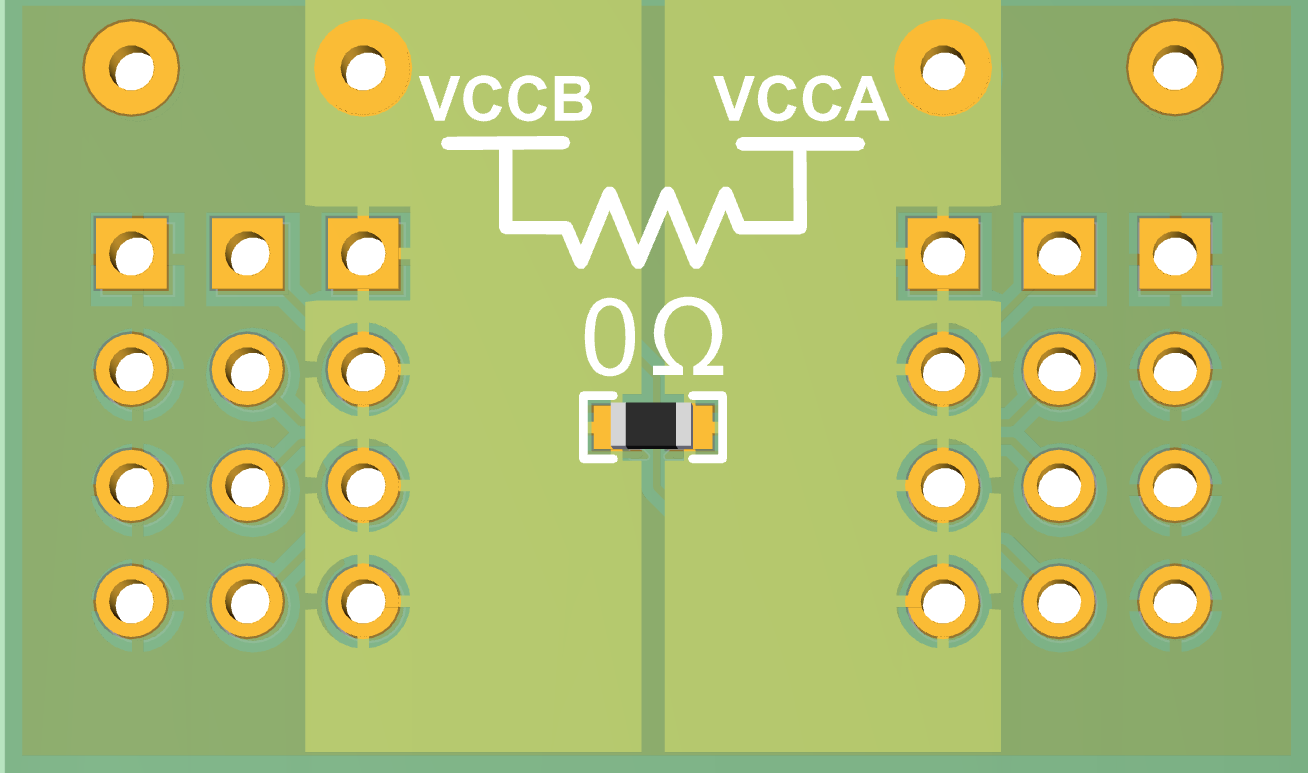

   圖 2-3 單電源配置
4. 連接器件引腳。該套件包括十二個 4 引腳接頭和四個電源測試點。可以切割這些接頭以適應 5 引腳和 6 引腳封裝。圖 2-4 展示了一個相關示例，其中為電源添加了旁路電容器。注意：DPW 部分的中間焊盤接地，以適應 DPW 器件的引腳 3 GND。

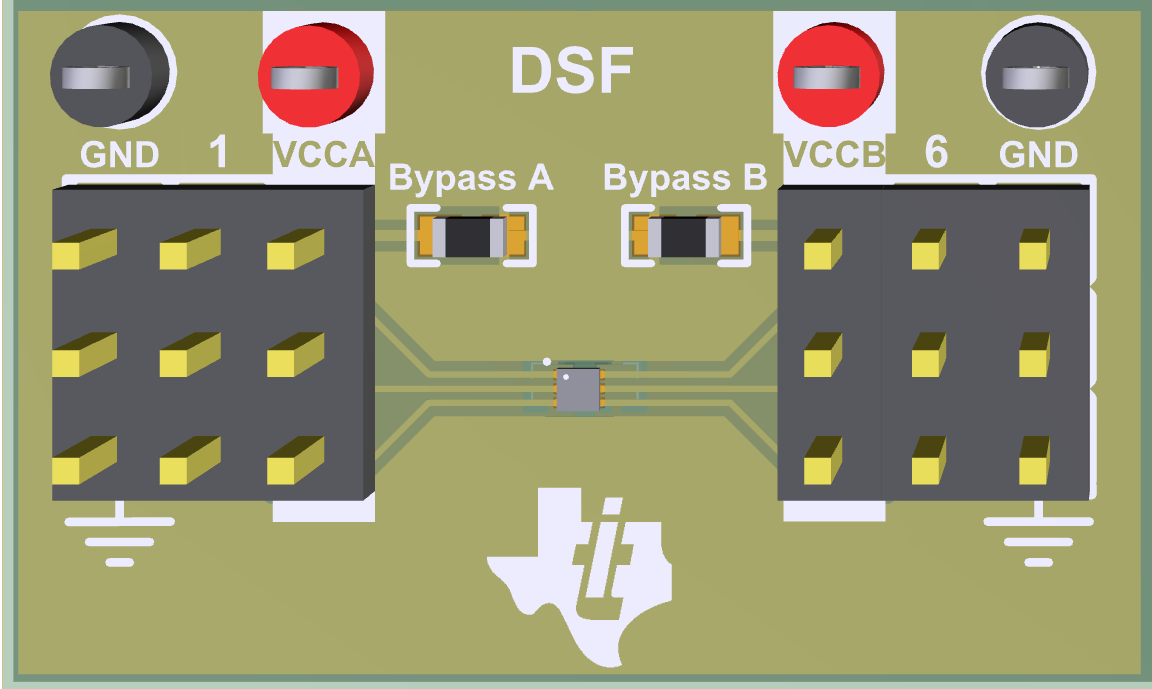

   圖 2-4 完全填充的部分
5. 在為該 EVM 供電之前，請確保已實現正確的電源配置，以避免將兩個電源短接在一起。
