6.1 為 I2S 輸出配置音頻串行總線
TLV320ADCx120 具有高度靈活的音頻串行總線，可配置為實現多種數據格式。默認格式為 TDM，但可以使用 GUI 將數據格式更改為 I2S。本節介紹了如何配置 TLV320ADCx120EVM，以在 16 位和 48kHz 時將 2 通道 I2S 輸出到 USB 音頻。如Topic Link Label6所述，為 USB 音頻配置 AC-MB。如圖 6-6 所示，選擇音頻串行總線選項卡。

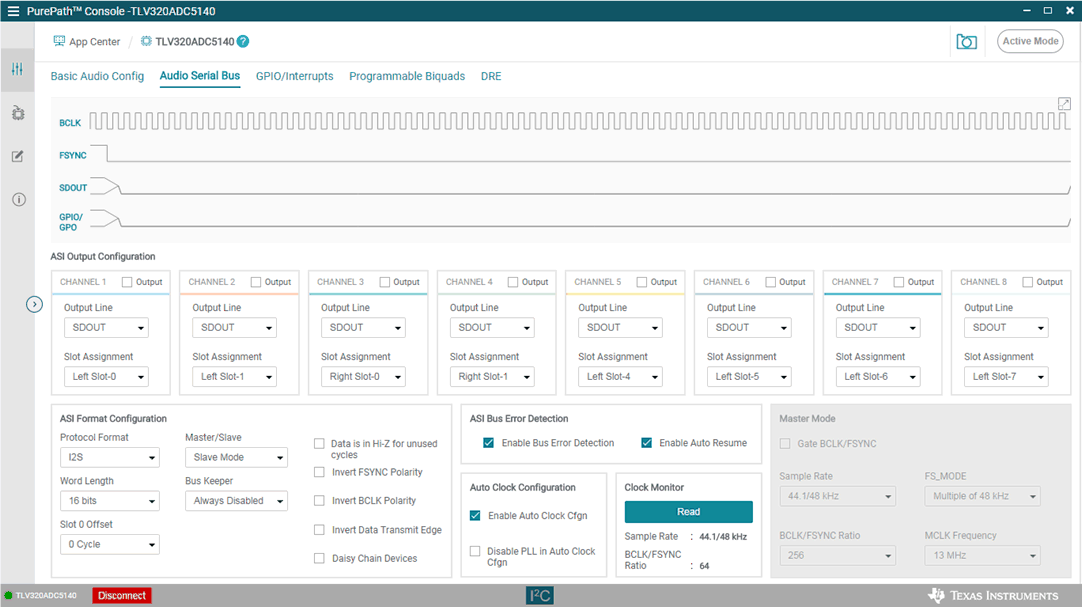

圖 6-6 音頻串行總線選項卡在 ASI 格式配置窗格（如圖 6-7 所示）中，將協議格式更改為 I2S，將字長更改為 16 位。

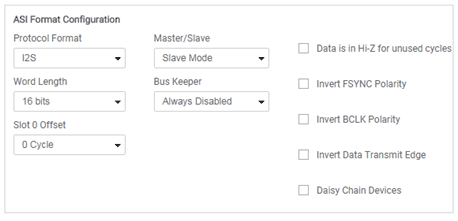

圖 6-7 ASI 格式配置當在 GUI 中將協議格式更改為 I2S 時，AC-MB 上的 USB 音頻處理器也會將音頻格式更改為 I2S。GUI 讀取 ASI 狀態寄存器（第 0 頁寄存器 0x15），同時提供檢測到的采樣率以及 BCLK 與 FSYNC 比率。通過點擊時鐘監視器窗格中的 Read （讀取）按鈕（如圖 6-8 所示），也可以在音頻串行總線選項卡中手動讀取 ASI 狀態寄存器。
圖 6-8 時鐘監控器窗格對于通道 1，默認分配的插槽為左插槽 0，對于通道 2，默認分配的插槽為左插槽 1。如圖 6-9 所示，將為通道 2 分配的插槽更改為右插槽 0。窗口頂部的圖表將更新以顯示所選的數據格式和插槽。
圖 6-9 通道輸出配置和圖表在 I2S 模式下，AC-MB USB 音頻當前對于每根數據線僅支持兩個通道，而 BCLK 與 FSYNC 比率固定為 64。EVM 現在可以與所選音頻錄制程序一同使用了。
