3.2.1 軟件設置

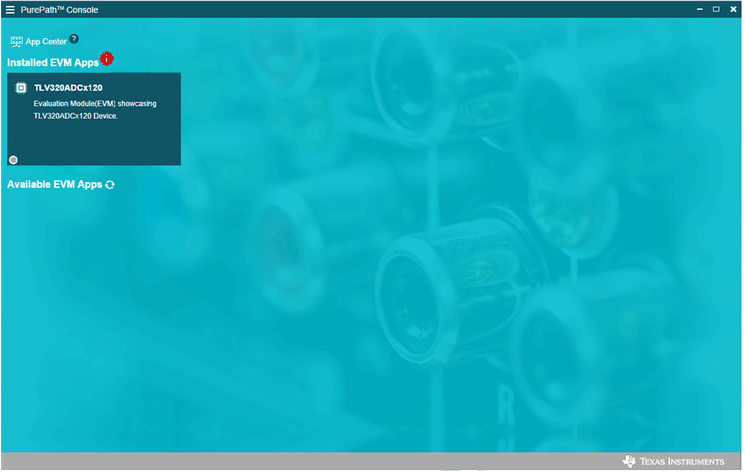

在Topic Link Label3.1中為 GUI 安裝選擇的目錄中打開 PPC3 應用程序。圖 3-2 展示了生成的 App Center 窗口。點擊 TLV320ADCx120 應用程序磁貼。

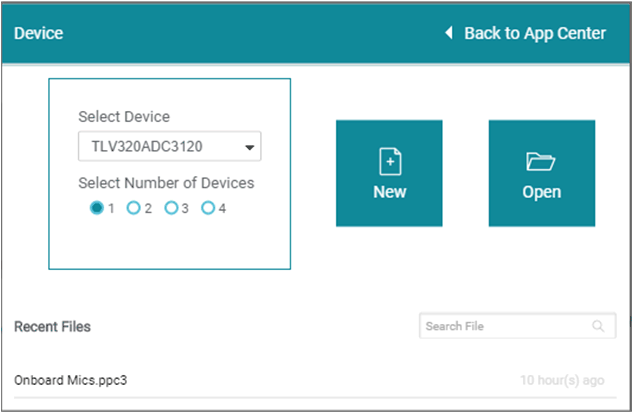

圖 3-2 PurePath Console 3 App CenterTLV320ADCx120 GUI 設計為在任何時候與多達四個器件一同工作。如圖 3-3 所示，選擇 1 個器件單選按鈕并點擊 New（新建）。

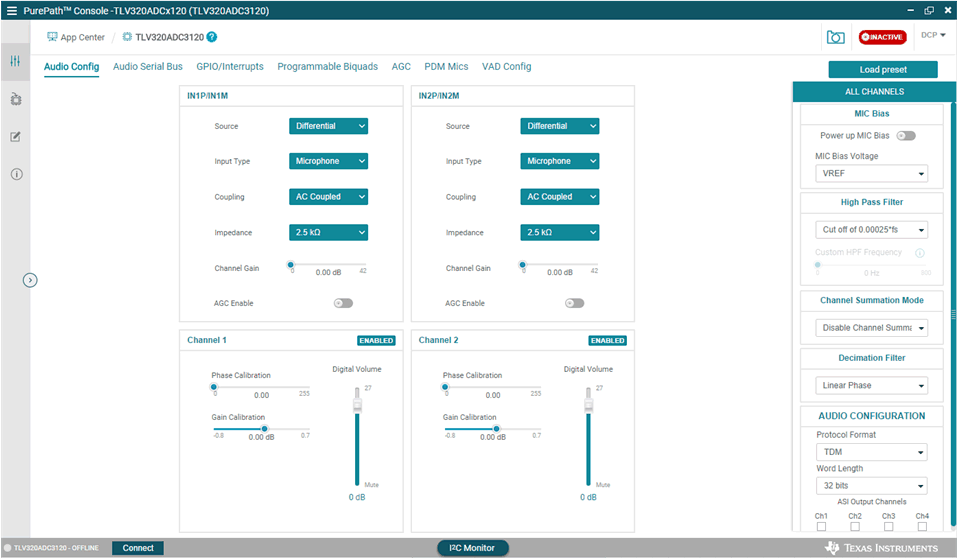

圖 3-3 初始 GUI 配置如圖 3-4 所示，GUI 將打開至 Audio Config（音頻配置）選項卡。

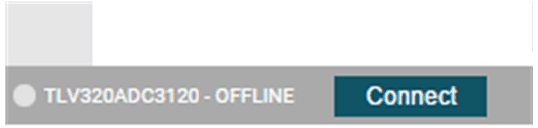

圖 3-4 “Audio Config”（音頻配置）選項卡在更改任何參數之前，請檢查 PPC3 窗口的左下角，如圖 3-5 所示，以驗證 EVM 是否已連接。如果未檢測到 EVM，則顯示文本 ADCx120 offline（ADCx120 離線）。如果檢測到 EVM，則將顯示 Connect （連接）按鈕。點擊此按鈕可連接硬件。
圖 3-5 硬件連接連接硬件后，Connect（連接）按鈕將更改為顯示 Disconnect（斷開連接），器件已準備好進行配置。
