4.1 測試設備
電壓源：輸入電壓源 VIN 必須是能夠提供 10ADC 的 0V 至 14V 可變直流電源。將 VIN 連接到 J1，如圖 4-2 所示。
萬用表：
- V1：TP1 (VIN) 和 TP2 (GND) 處的 VIN。
- V2：TP5 (VOUT) 和 TP7 (GND) 處的 VOUT。
- A1：VIN 輸入電流
輸出負載：輸出負載必須是一個恒定電阻模式的電子負載，在 1.5V 電壓下支持 0Adc 至 30Adc 電流。
示波器：可以使用數字或模擬示波器來測量輸出紋波。必須針對以下條件來設置示波器：
- 1MΩ 阻抗
- 20MHz 帶寬
- 交流耦合
- 2μs/div 水平分辨率
- 50mV/div 垂直分辨率

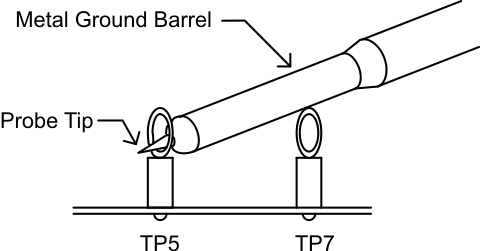

測試點 TP5 和 TP7 可用于測量輸出紋波電壓，方法是將示波器探頭尖端穿過 TP5 并將接地筒固定在 TP7 上，如圖 4-1 所示。由于接地環路較大，使用引線接地可能會產生額外的噪聲。
圖 4-1 使用尖端和接地筒測量 VOUT 紋波風扇：在運行過程中，此 EVM 上的某些元件可達到 60°C 的溫度。建議使用一個 200–400 LFM 的小型風扇來降低 EVM 運行時的元件溫度。僅在風扇運行時探測 EVM。
建議線規：
- VIN 到 J1（12V 輸入）：
每個輸入連接的建議線規是 1 × AWG 14，導線總長度不到 4 英尺（2 英尺用于輸入，2 英尺用于返回）。
- J3 到負載：
最低建議線規是 2 × AWG 14，導線總長度不到 4 英尺（2 英尺用于輸入，2 英尺用于返回）
