4.2 建議的測試設置

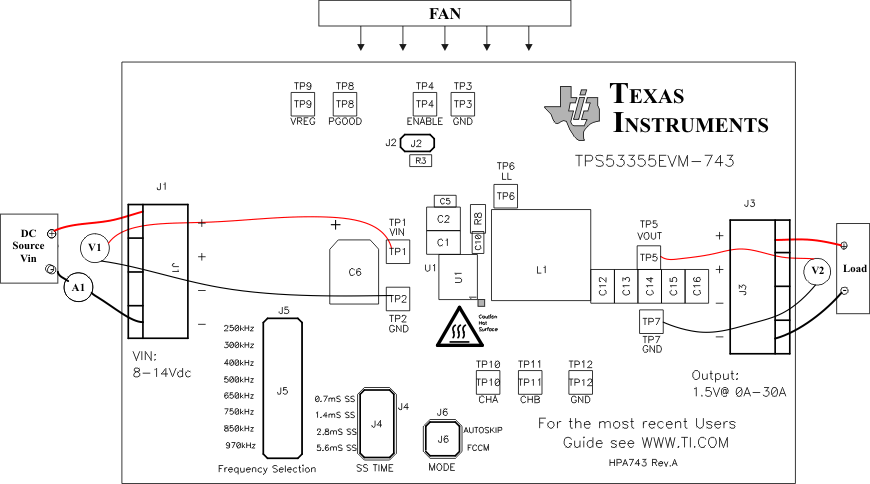

圖 4-2 建議用于 TPS53355EVM-743 的測試設置圖 4-2 是建議用于評估 TPS53355EVM-743 的測試設置。在 ESD 工作站上工作時，請確保在為 EVM 加電之前已連接所有腕帶、靴帶或墊子以使用戶接地。
輸入連接：
- 在連接直流輸入源 VIN 之前，建議將來自 VIN 的源電流限制為最大 10A。確保 VIN 初始設置為 0V 并按圖 4-2 所示進行連接。
- 在 TP1 (VIN) 和 TP2 (GND) 上連接電壓表 V1 以測量輸入電壓。
- 連接電流表 A1 以測量輸入電流。
輸出連接：
- 在施加 VIN 之前，將負載連接到 J3 并將負載設置為恒定電阻模式，使灌電流為 0ADC。
- 在 TP5 (VOUT) 和 TP7 (GND) 上連接電壓表 V2 以測量輸出電壓。
其他連接：
如圖 4-2 所示放置風扇并將其打開，確保空氣流經 EVM。
