圖 7-1 至圖 7-6 顯示了 TPS40100EVM-001 印刷電路板的設計。該 EVM 采用 4 層 2oz 覆銅 3.0 英寸 × 3.25 英寸電路板設計,大多數元件均焊接在頂層,可讓用戶在實際應用中輕松地查看、探測和評估 TPS40100 控制 IC。將元件移動到 PCB 的兩側或使用額外的內部層,可進一步縮小空間受限系統的尺寸。

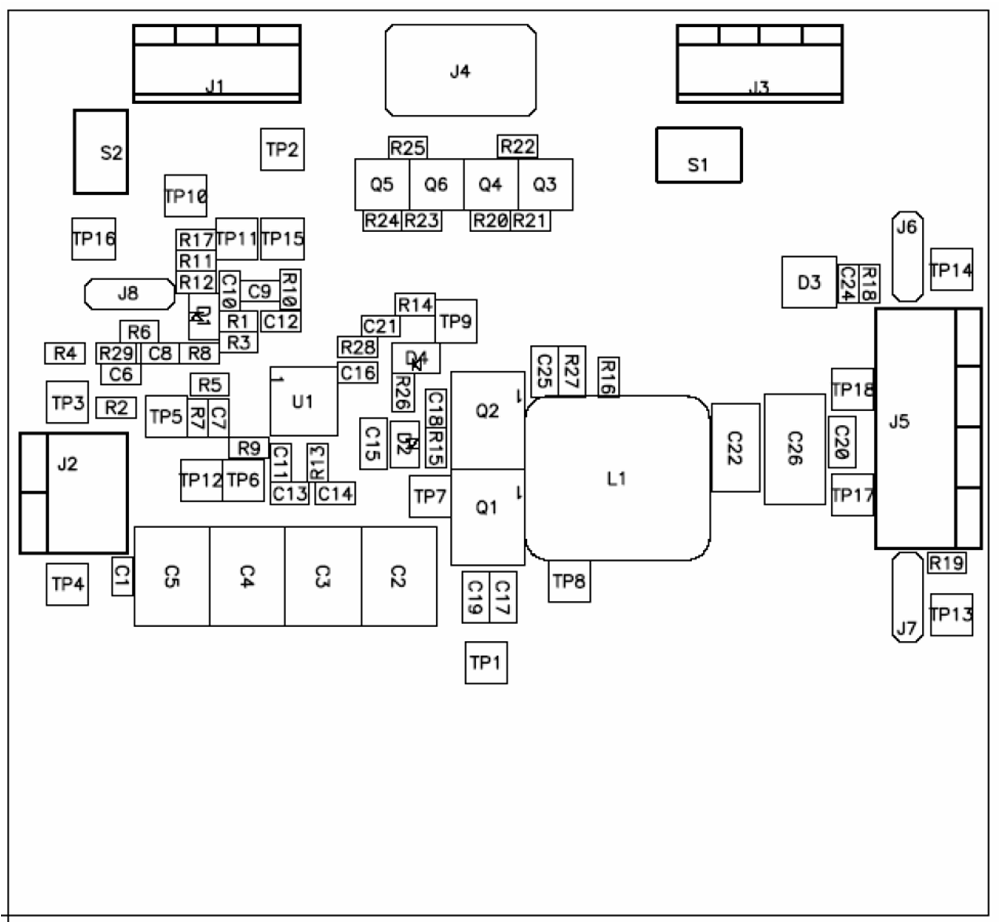

圖 7-1 TPS40100EVM-001 元件放置(頂視圖)

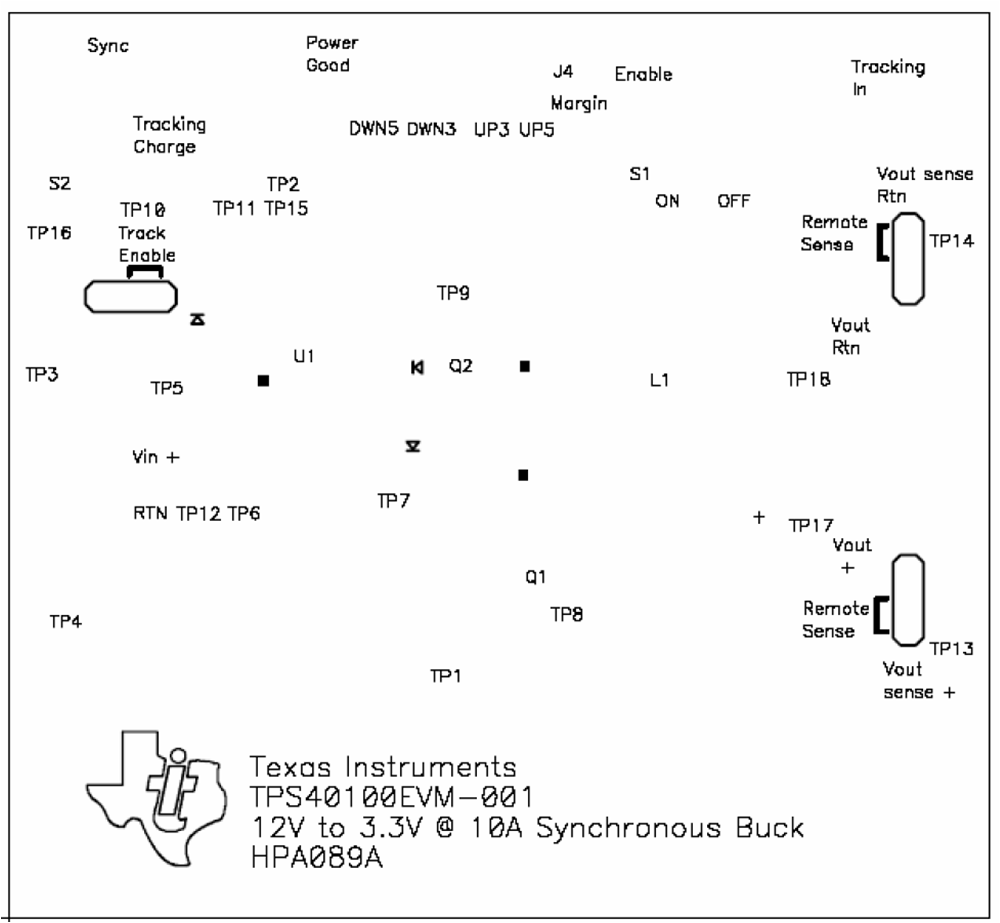

圖 7-2 TPS40100EVM-001 絲網(頂視圖)

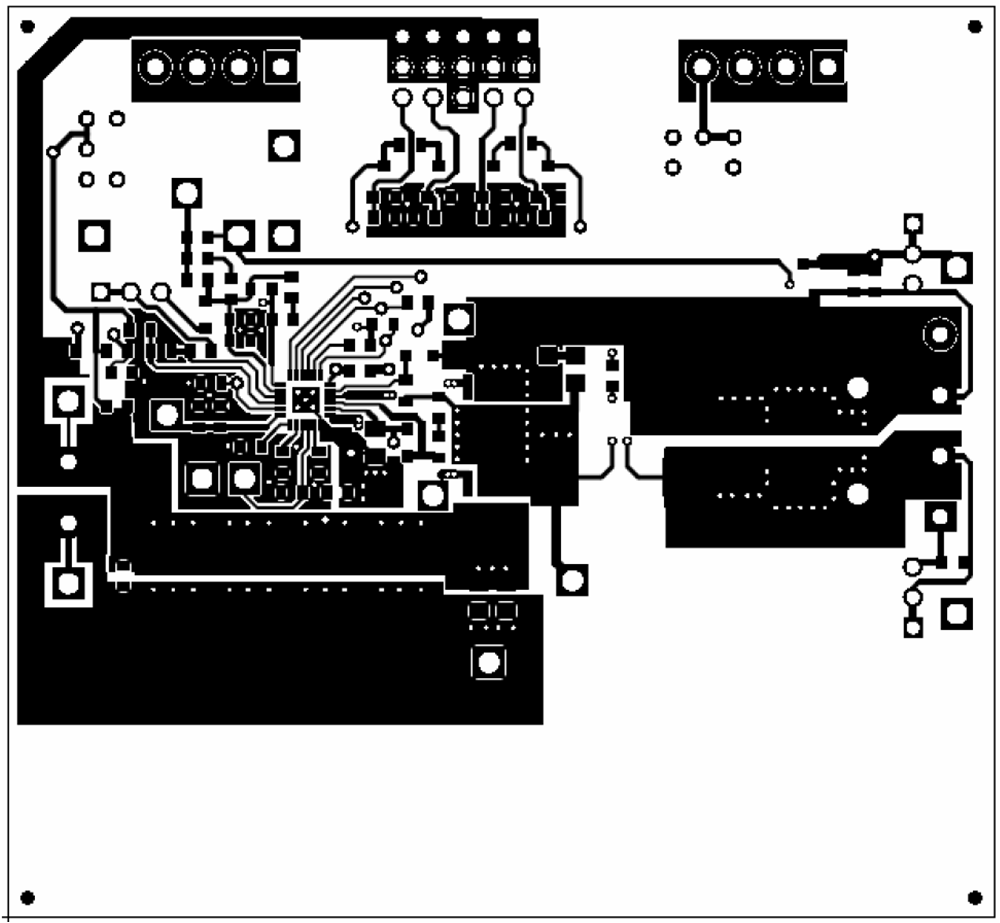

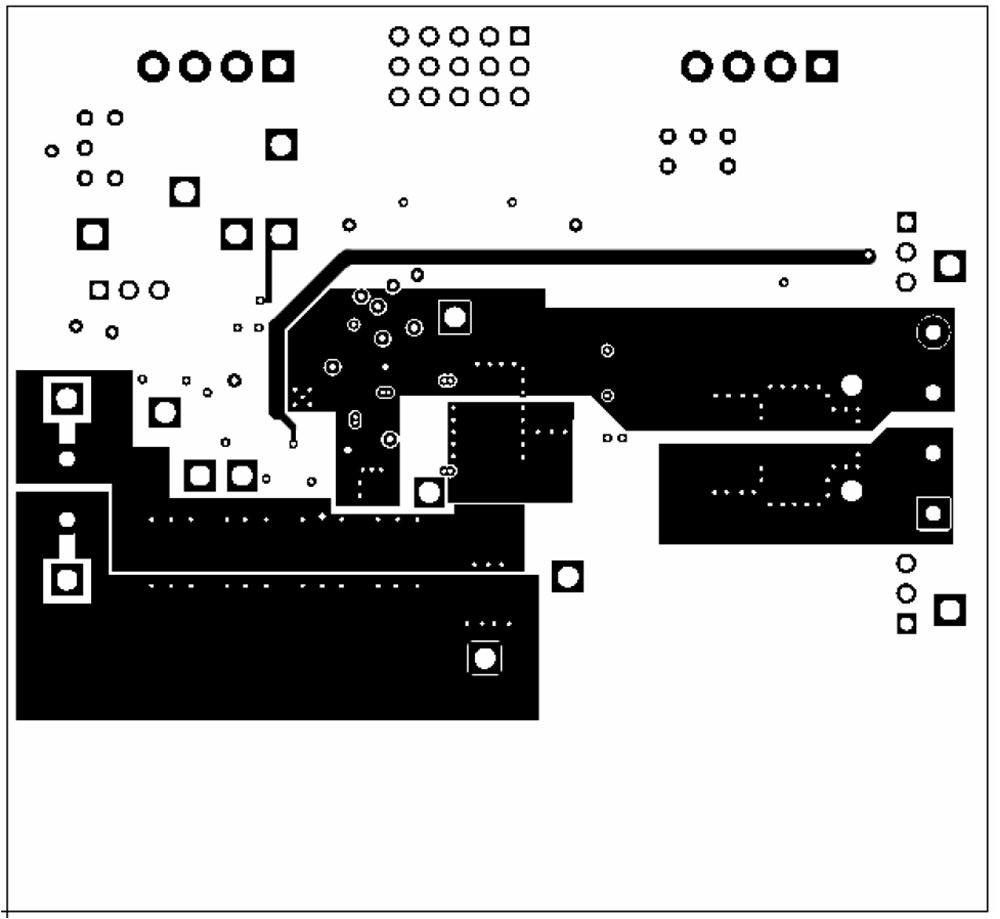

圖 7-3 TPS40100EVM-001 頂部銅層(頂視圖)

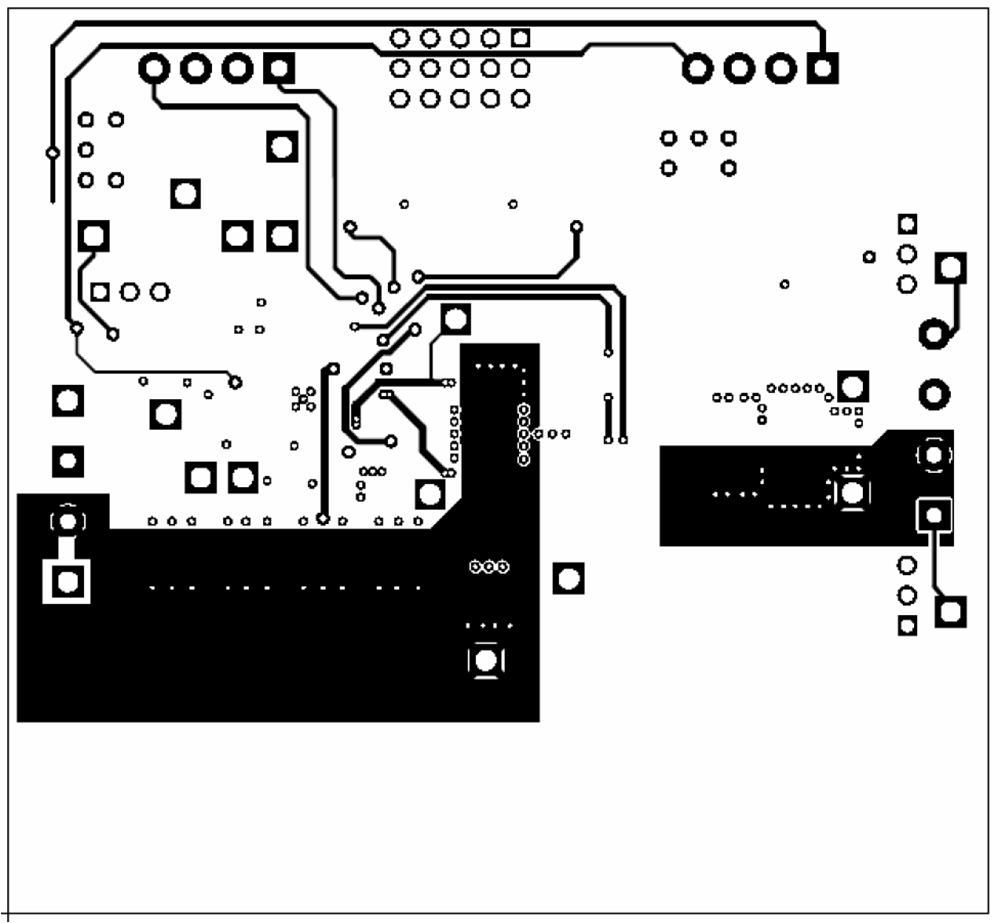

圖 7-4 TPS40100EVM-001 層 2(X 射線頂視圖)

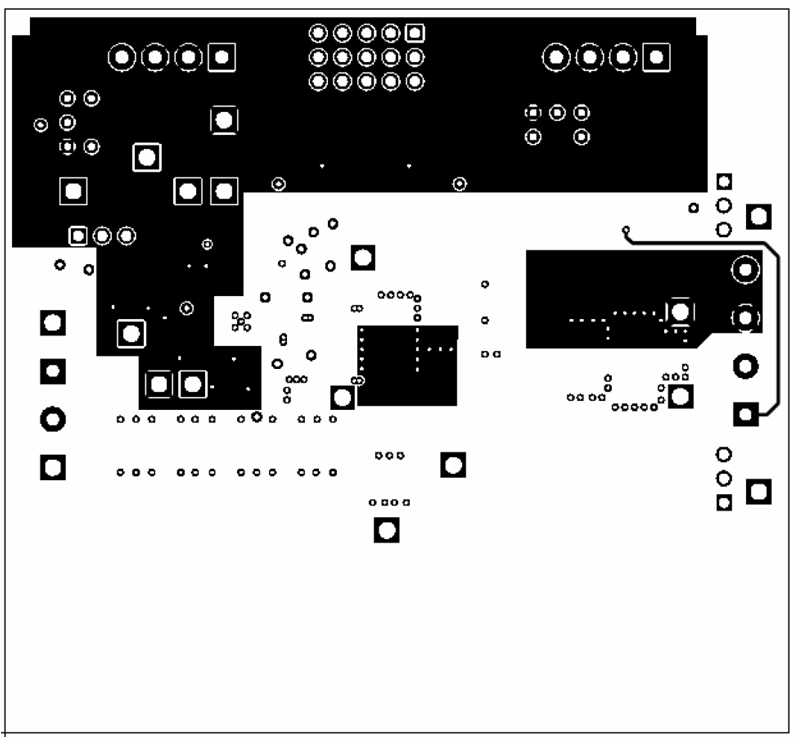

圖 7-5 TPS40100EVM-001 層 3(X 射線頂視圖)
圖 7-6 TPS40100EVM-001 底部銅層(X 射線頂視圖)
