為了使 TPS40100EVM-001 的遙感功能正常發揮作用,務必要正確配置測試設置。按照以下步驟來設置遙感:
- 確保遙感跳線 J7 和 J8 在引腳 1 和 2 之間進行分流。
- 將最大長度為 6 英寸的負載線從 J5 (+Vout) 的引腳 2 連接到負載的正端子。將相同長度的線從 J5 (RTN) 的引腳 3 連接到負載的負端子。務必要為負載線選擇對應于 10A 的線規。建議使用 AWG#16。
- 將感測線從 J5 引腳 1 連接到負載的正端子。這是正感測線。確保長度不超過 6 英寸。建議使用 AWG#22 線。
- 將感測線從 J5 引腳 4 連接到負載的負端子。這是負檢測線。確保長度不超過 6 英寸。建議使用 AWG#22 線。
- 使用電壓表來監測 TP13 和 TP14 處的電壓。這將是負載上的調節電壓。
- 監測 J5 引腳 2 和 3 處的電壓。這將是輸出連接器處的電壓。此電壓將會根據負載而升高。
- 將負載設為 0A 恒定電流。兩個監測點應該具有非常相近的讀數。
- 逐漸增加負載并觀察監測點處的電壓變化。設定電壓 (3.3V) 將在負載處進行調節;這將在 TP13 和 TP14 處觀察到。轉換器的直接輸出(J5 引腳 2 和 3)將顯示更高的電壓。當負載線和端子上的 IR 損耗增加時,轉換器的直接輸出將通過升高電壓進行補償,從而使負載處電壓保持在調節范圍內。

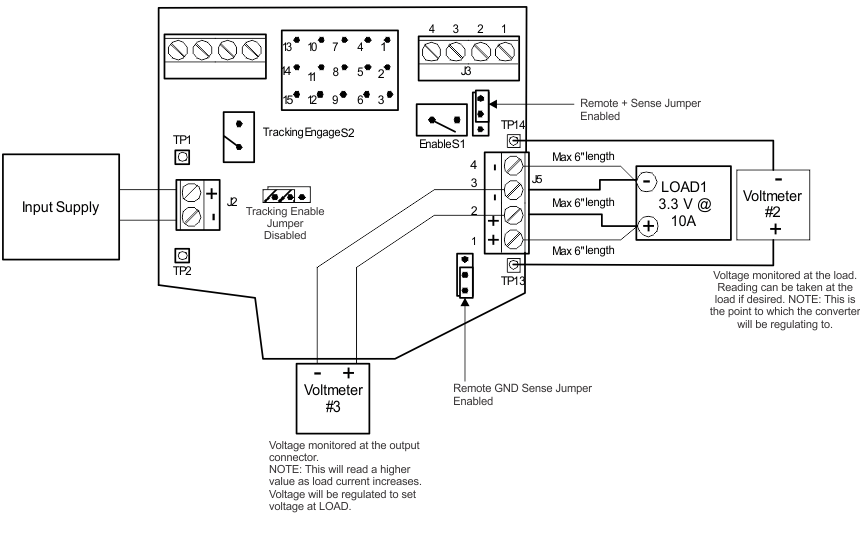

警告: 從轉換器輸出端到負載的長距離布線將導致不穩定行為。這可能表現為紋波電壓上的脈沖寬度抖動或振蕩效應。如果出現此情況,請檢查設置并進行相應地調整。請參閱
圖 5-3以了解測試設置。
