ZHCU935 April 2022 SN6507
3 EVM 設置和操作
警告：
請注意，此 EVM 僅用于運行參數評估，并非用于隔離電壓測試。任何高于 36V 最大推薦工作電壓的電壓或高于 SN6507 最大推薦開關電流（500mA）的負載電流都可能損壞 EVM。
注意：
SN6507DGQ 旨在通過其 SW1 和 SW2 引腳吸收高達 500mA 的最大電流，并連接到高達 36V 的輸入。如果變壓器功率參數低于 SN6507 限制，則必須注意確保不超過這些參數。
本部分描述了用于參數性能評估的 EVM 設置和操作。該 EVM 配置為 24V 輸入和非穩壓 15V 輸出。它帶有一個安裝在 U2 位置的 SN6507DGQ 單元，以及一個安裝在 T1 位置的 24V IN 至 15V、500mA OUT 變壓器。通過更換隨附的 T1 位置推挽式變壓器器件，該 EVM 還可以配置為評估各種變壓器以及電壓輸入和輸出組合。SN6507 數據表中列出了推薦的商用變壓器列表。

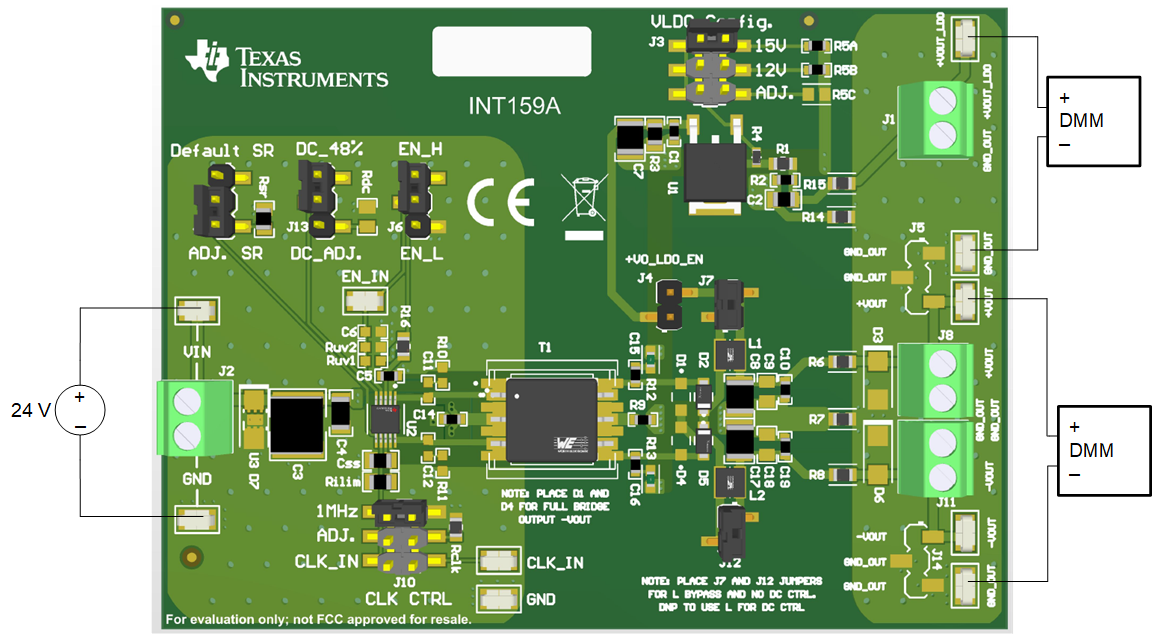

圖 3-1 顯示了具有評估器件性能所需的輸入電源的 EVM 的基本設置。通過將電壓連接到 SN6507 器件數據表中推薦工作范圍內的 VIN 來為該評估模塊供電。VIN 的典型電壓電平分別為 24V 和 12V。EVM 的兩個接地端可以短接在一起進行評估。在實踐中，將非隔離和隔離式接地端短路會繞過隔離柵，因此不建議這樣做。
圖 3-1 基本 SN6507DGQEVM 操作
