3.3 測試結果

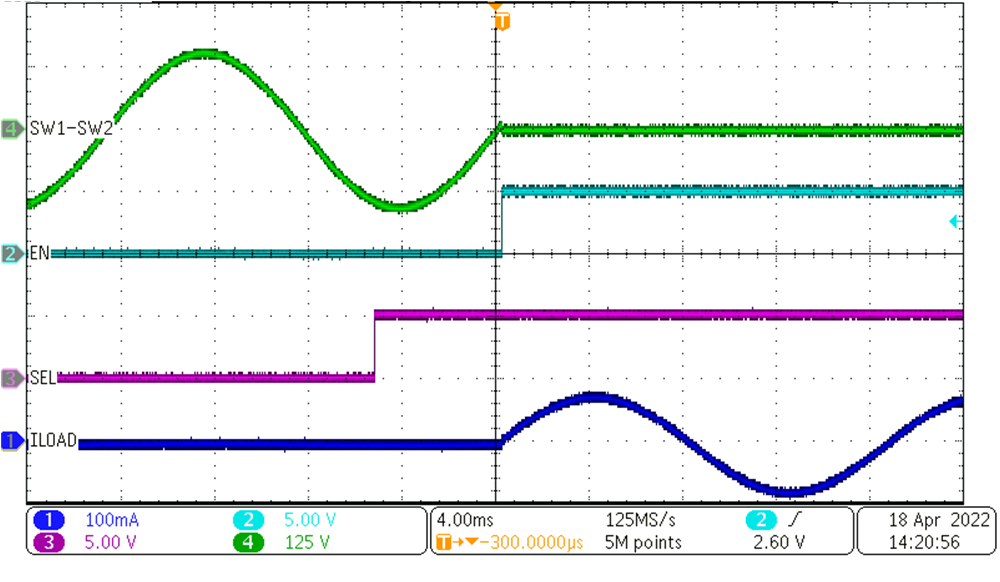

圖 3-2 展示了當交流負載的電壓達到零電壓點時 EN 信號如何改變狀態。SEL 信號代表一個輸入信號，表示用戶正在嘗試連接負載。該信號不會立即連接負載，因為電路會等待交流電壓達到零的時刻。SW1-SW2 是背對背 MOSFET 上的壓降，ILOAD 是負載上的電流。本設計使用觸發器在 OUT2_CLK 的下降沿檢測 EN 信號。一旦 EN 為高電平，TPSI3050-Q1 就會連接負載。負載保持連接，直到用戶為 SEL 發送低電平信號。本參考設計采用即時負載斷開功能，使用戶能夠在任何時間點斷開負載連接。
- SW2-SW1 是背對背 MOSFET 上的壓降。
- EN 是 TPSI3050-Q1 的使能輸入。
- SEL 是用戶在需要連接負載時提供的輸入。
- ILOAD 是通過負載的電流。

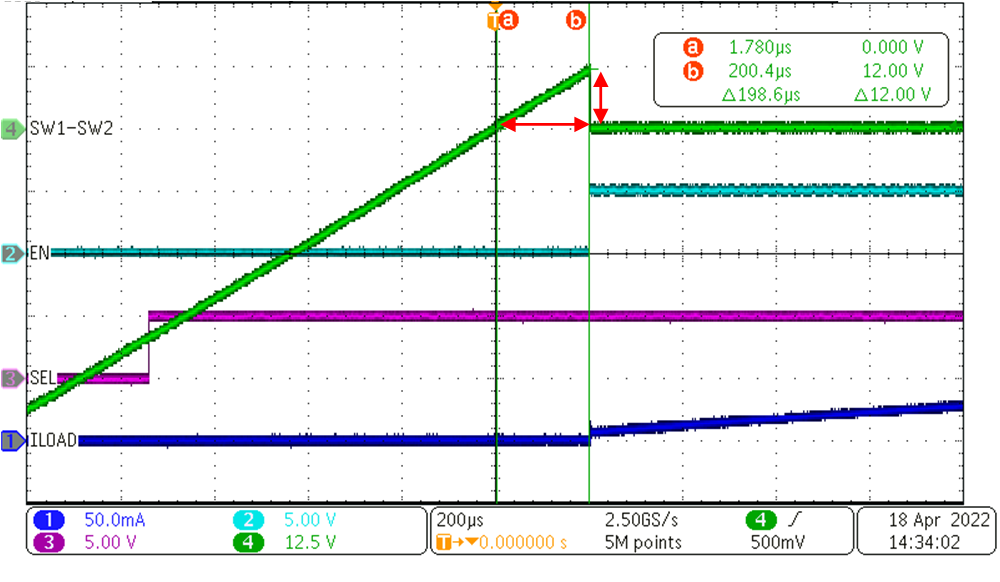

圖 3-2 過零電壓開關圖 3-3 展示了圖 3-2 的放大捕獲圖，用于測量傳播延遲和電路開啟時的電壓。請注意，導通開關不會在零電壓電平下發生，而是在 12V 下發生。該延遲由 (R4+R5) 電阻和功率 FET 的寄生源漏電容形成。連接負載的電壓電平取決于偏置電阻器 R4、R5、R7、R8 的值和 FET 的寄生電容。偏置電阻值越低，連接負載的電壓就越低。但是，正如前面在第 2.3 節中討論的那樣，務必要在開關電壓精度和偏置電阻上的功率耗散之間進行權衡。
圖 3-3 過零電壓開關放大圖
