3.2 測試設置
若要測試過流保護參考設計，建議將示波器連接到 EN（使能）、OC 事件（隔離式比較器 AMC23C14 的輸出），并將差分探頭連接到交流電源。連接 5V 電源并通過測量 VDDH (10V) 和 VDDM (5V) 確保 TPSI3050-Q1 已上電。最后，連接交流或直流電源和負載以測試設計。
若要測試過熱保護參考設計，建議將示波器連接到 EN（使能）、OT 事件（數字隔離器的輸出），并將差分探頭連接到交流電源。連接 5V 電源并通過測量 VDDH (10V) 和 VDDM (5V) 確保 TPSI3050-Q1 已上電。最后，連接交流或直流電源和負載以測試設計。
該電流應該如圖 3-1所示。
表 3-1 測試點和連接器
| 名稱 | 說明 | |
|---|---|---|
| J1、J6、TP2、TP19 | SW1 | 交流/直流電源連接 |
| J2、J7 | USER_INPUT | 外部信號，用以控制 TPSI3050-Q1 EN 信號 |
| VDDP | 初級側的電源 | |
| VSSP | 初級側的接地電源 | |
| J3、J9 | 功率傳輸選擇 | |
| J4、J10、TP9、TP28 | SW2 | 負載連接 |
| J5 | USER_INPUT | 外部信號，用以控制 TPSI3050-Q1 EN 信號，沒有過熱保護功能 |
| EN | TPSI3050-Q1 高電平有效的驅動器使能端 | |
| OTP_EN | 過熱使能信號用以控制 TPSI3050-Q1 | |
| J11 | USER_INPUT | 外部信號，用以控制 TPSI3050-Q1 EN 信號，沒有過流保護功能 |
| EN | TPSI3050-Q1 高電平有效的驅動器使能端 | |
| OCP_EN | 過流使能信號用以控制 TPSI3050-Q1 | |
| TP1、TP18 | VDDP | 初級側的 TPSI3050-Q1 電源 |
| TP3、TP20 | VDRV | TPSI3050-Q1 高電平有效的驅動器輸出端 |
| TP4、TP21 | VG | 電源開關的柵極電壓 |
| TP5、TP22 | EN | TPSI3050-Q1 高電平有效的驅動器使能端 |
| TP6、TP23 | VDDH | TPSI3050-Q1 生成的高位電壓 |
| TP7、TP24 | PXFR | TPSI3050-Q1 增加或減少功率傳輸 |
| TP8、TP25 | VDDM | TPSI3050-Q1 生成的 1/2 Vs |
| J8、TP10、TP11、TP26、TP27 | VSSS | 次級側的接地電源 |
| TP12、TP13、TP29、TP30 | VSSP | 初級側的接地電源 |
| TP14 | SETB | 溫度傳感器調試輸入 |
| TP15 | OT_EVENT | 發生高于 90°C 的過熱事件時下拉的高電平有效信號。 |
| TP16 | OUTA | 溫度傳感器的輸出 |
| TP17 | SETA | 溫度傳感器調試輸入 |
| TP31 | OC_EVENT | 發生高于 2A 的過流事件時下拉的高電平有效信號。 |
測試參考設計的步驟：
- J3/J9 連接器應連接 R3 (20 kΩ)。這可實現極高的功率傳輸。
- J5/J11 連接器應將 OTP_EN/OCP_EN 連接到 EN。這可以讓 TPSI3050-Q1 由過熱/過流檢測邏輯控制。
- 將 5V 電源連接到 VDDP。
- 檢查 VDDM 和 VDDH 電源軌是否分別為 5V 和 10V。
- 將直流電源與負載連接。
- 將 5V 電源連接到 USER_INPUT

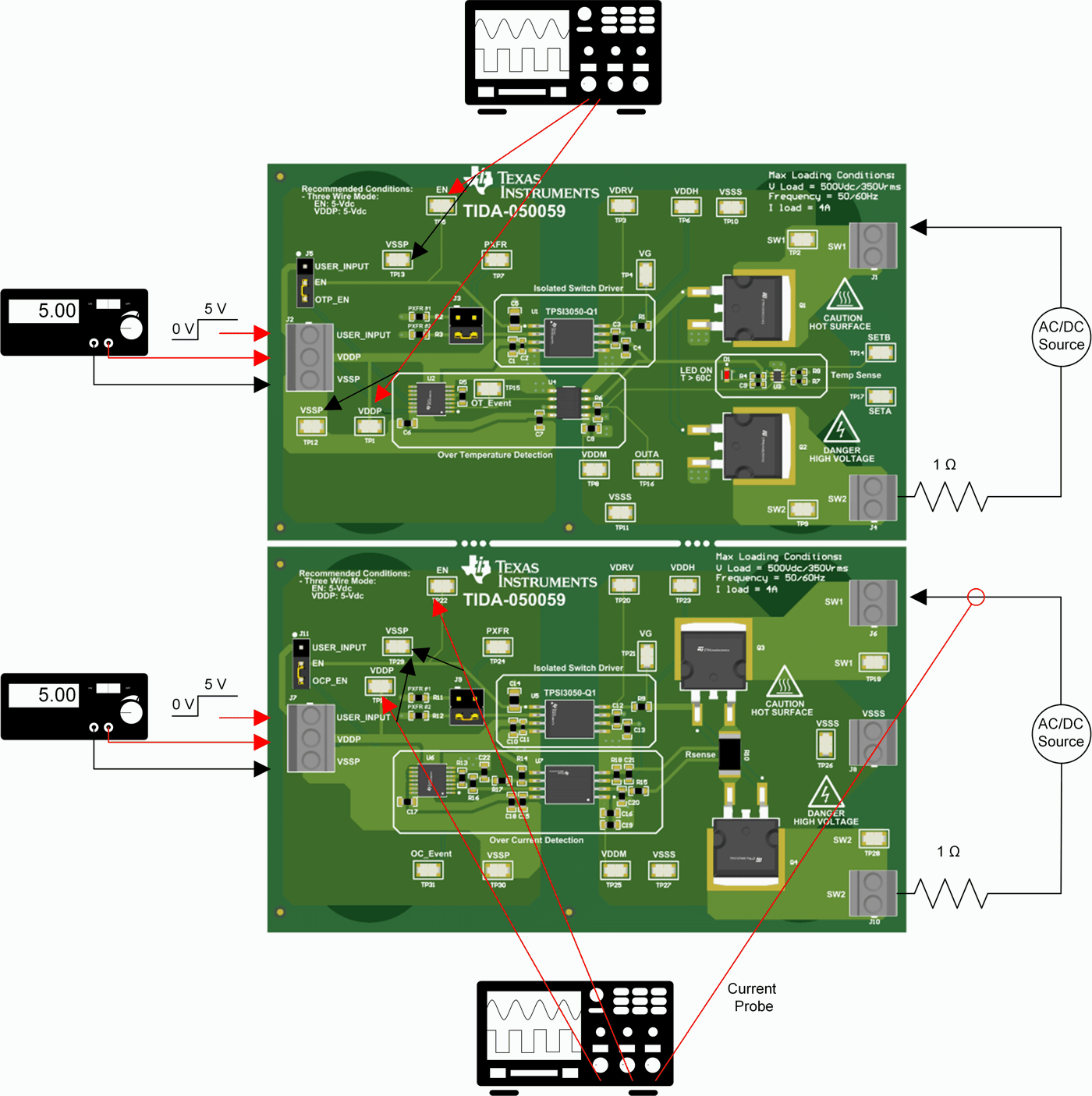

圖 3-1 測試設置
