3 TCAN1042-Q1 的 CAN EVM 配置（出廠時已安裝）
TCAN10xx 系列器件按照 ISO 11898 標準將CAN 協議控制器與物理總線連接起來。這些器件與 ISO 11898 高速 CAN（控制器局域網）物理層標準兼容：11898-2。標準版本專為CAN 網絡中 1 兆位/秒 (Mbps) 的數據速率而設計，其他器件旨在滿足 CAN FD 網絡中至少 2 Mbps 的數據速率。這些器件包括很多保護特性，提供器件和CAN網絡穩健性。

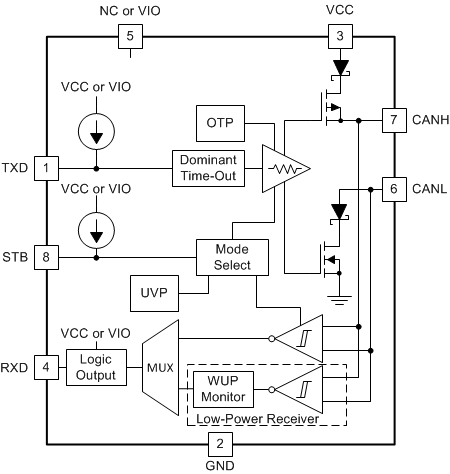

圖 3-1 TCAN1042 基本方框圖表 3-1 TCAN1042 的 EVM 連接設置
| 連接 | 說明 |
|---|---|
| JMP1 | 模式選擇：上拉至 VCC 為靜默模式，下拉至 GND 為正常模式 |
| JMP2 | 如果由測試設備從外部驅動或連接到處理器 EVM，則連接以訪問所有關鍵數字 I/O，電源和 GND。注意：如果使用 JMP2 ，請確保 JMP1、JMP6 和 TB1 設置不與 JMP2 相沖突。 |
| JMP3 | 如果將 EVM連接到至 CAN 網絡，則根據需要連接CAN 總線 (CANH，CANL) 和 GND |
| JMP4 | 如有必要，連接單個CAN 網絡終端 |
| JMP5 | 如有必要，則與 JMP4 并聯連接以獲得 60Ω 負載來測量 CAN 參數 |
| JMP6 | TCAN1042 VIO - 為需要 3.3V 操作的應用提供電平轉換。對 5V 應用連接 5V 電源，對 3.3V 應用連接 3.3V 電源。 |
