1.2 CAN EVM
CAN EVM 可輕松連接至 CAN 收發器器件的所有必需引腳，而且還具有靈活配置器件引腳和 CAN 總線所需的跳線。對所有需進行評估探測的主要點都設置了測試點（回路），例如 GND、VCC、TXD、RXD、CANH、CANL、引腳 8（模式引腳）或引腳 5（各種功能）。此 EVM 支持CAN 總線配置的很多選項。它預先配備了兩個由跳線連接到總線上的 120Ω 電阻器：?jiǎn)蝹€(gè)電阻器與 EVM 一起用作一個端接線路末端（CAN 定義為用于 120Ω 阻抗雙絞線），或者兩個電阻器并聯用于電氣測量，此并聯的電阻器代表收發器在一個正確端接的網絡中“看到”的 60Ω 負載（也就是說，120Ω 端接電阻器位于此線纜的兩端）。如果應用需要“分裂端接、用于保護的 TVS 二極管或共模 (CM) 扼流圈， EVM可以通過客戶安裝所需的組元來實現這一點。

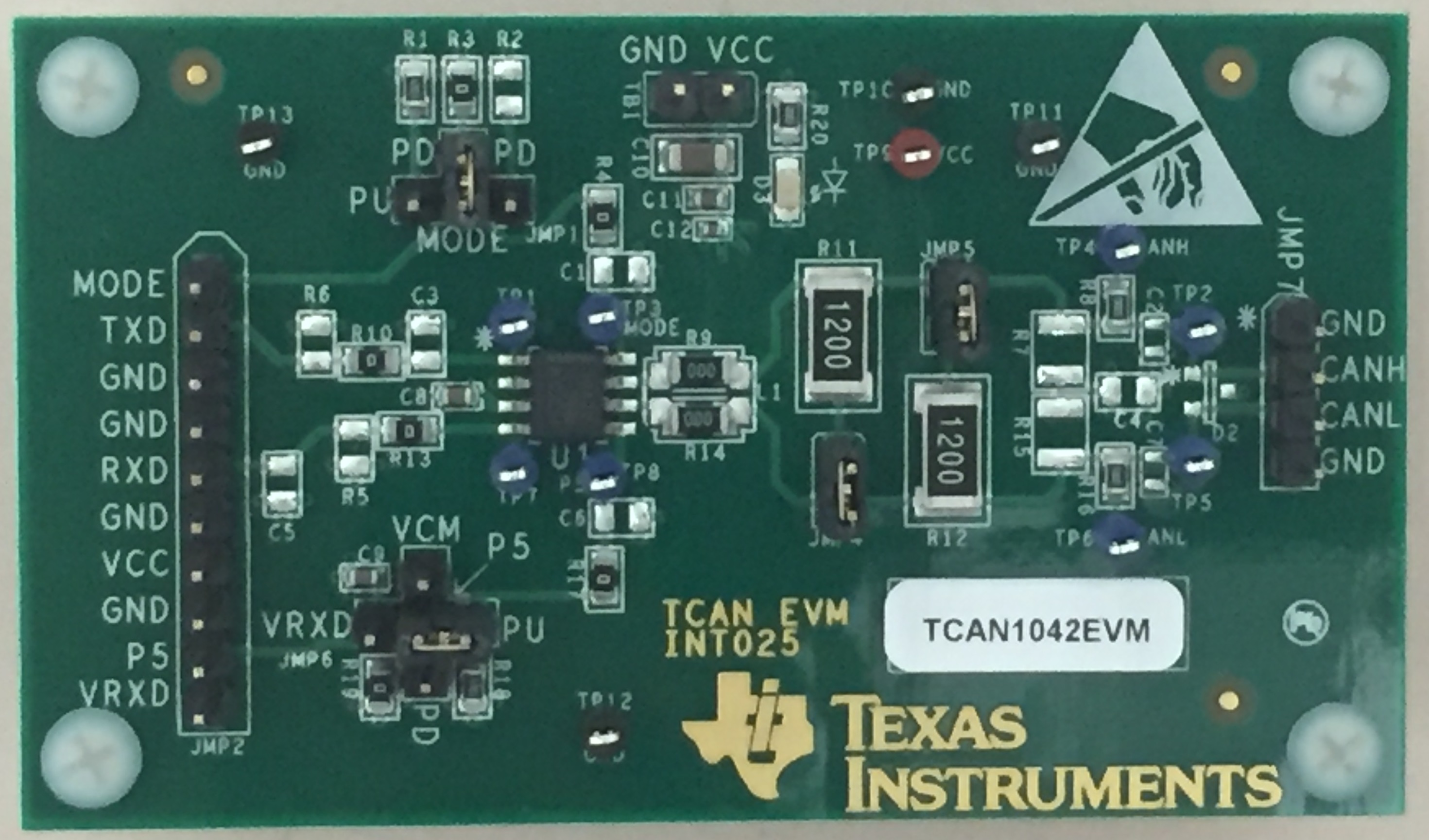

圖 1-1 顯示了 EVM 板圖像。
圖 1-1 EVM PC 電路板
