2.2 紋波測量設置
TPS6291x 的極低噪聲和低紋波電平需要一個低噪聲測試裝置來精確測量輸出電壓紋波。SMA 連接器 J4 和 J5 應用于測量第二個 LC 濾波器前后的輸出電壓紋波。請勿使用帶有高阻抗終端的普通 10x 示波器探頭來連接示波器。相反，通過直流阻斷器用同軸電纜將 SMA 連接器直接連接到示波器。直流阻斷器允許在示波器上設置 V/div 最小值以查看紋波。為防止噪聲拾取和阻擋同軸電纜上的反射，示波器應設置為全帶寬 (BW) 和帶有 50Ω 終端的直流耦合。
圖 2-1 和圖 2-4 展示了正確的測量設置和輸出電壓紋波結(jié)果，而圖 2-2、圖 2-3、圖 2-5 和圖 2-6 展示了無法精確測量超低輸出電壓紋波的常用測量方法和設置。Topic Link LabelA 的測量顯示了當電感器未安裝在低噪聲方向時產(chǎn)生的較高紋波。
VIN = 12V，VOUT = 1.2V，IOUT = 1000mA，JP2 打開，全 BW，直流耦合，帶直流阻斷器的 50Ω 終端

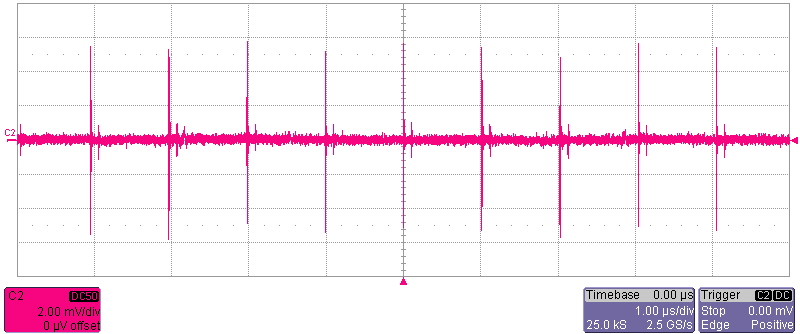

圖 2-1 輸出電壓紋波，于 J4 處測量.
VIN = 12V，VOUT = 1.2V，IOUT = 1000mA，JP2 打開，全 BW，直流耦合，帶直流阻斷器的 50Ω 終端

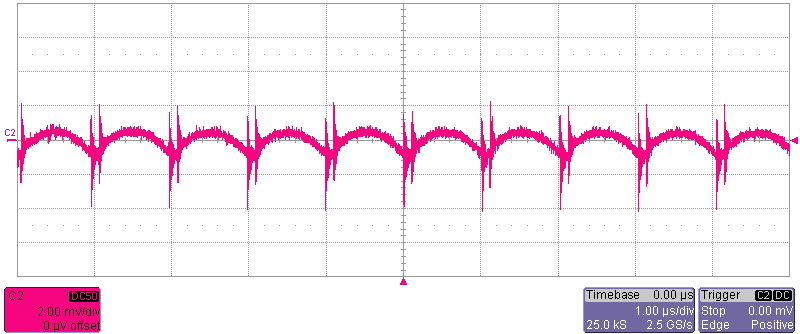

圖 2-2 輸出電壓紋波，跨 C4 測量，使用 1x 探頭.
VIN = 12V，VOUT = 1.2V，IOUT = 1000mA，JP2 打開，全 BW，交流耦合，不帶直流阻斷器的高阻抗終端
圖 2-3 輸出電壓紋波，跨 C4 測量，使用 10x 探頭.
VIN = 12V，VOUT = 1.2V，IOUT = 1000mA，JP2 打開，全 BW，直流耦合，帶直流阻斷器的 50Ω 終端

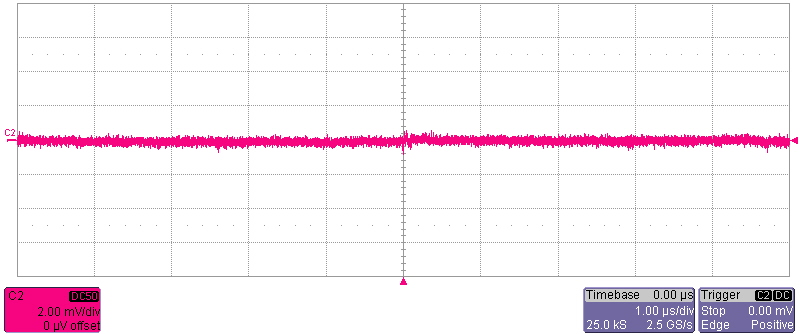

圖 2-4 輸出電壓紋波，于 J5 處測量.
VIN = 12V，VOUT = 1.2V，IOUT = 1000mA，JP2 打開，全 BW，直流耦合，帶直流阻斷器的 50Ω 終端
圖 2-5 輸出電壓紋波，跨 C7 測量，使用 1x 探頭.
VIN = 12V，VOUT = 1.2V，IOUT = 1000mA，JP2 打開，全 BW，交流耦合，不帶直流阻斷器的高阻抗終端
圖 2-6 輸出電壓紋波，跨 C7 測量，使用 10x 探頭.
