A 電感器定向不當時的紋波測量
本部分顯示了當安裝的電感器未實現低噪聲時的輸出紋波測量結果。此例中使用了 EVM 修訂版本 A。
VIN = 12V，VOUT = 1.2V，IOUT = 1000mA，JP2 打開，全 BW，直流耦合，帶直流阻斷器的 50Ω 終端

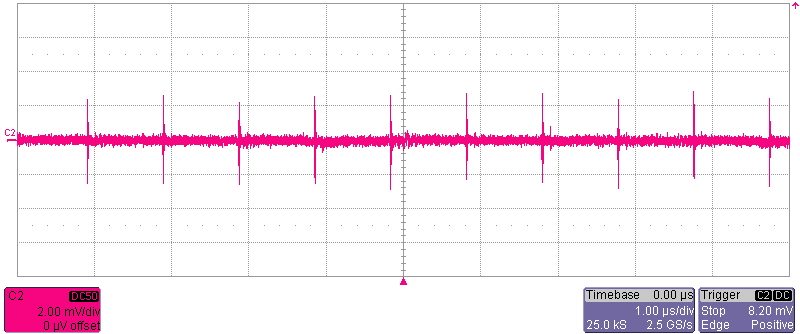

圖 A-1 輸出電壓紋波，于 J4 處測量. VIN = 12V，VOUT = 1.2V，IOUT = 1000mA，JP2 打開，全 BW，直流耦合，帶直流阻斷器的 50Ω 終端
圖 A-2 輸出電壓紋波，跨 C4 測量，使用 1x 探頭. VIN = 12V，VOUT = 1.2V，IOUT = 1000mA，JP2 打開，全 BW，交流耦合，不帶直流阻斷器的高阻抗終端
圖 A-3 輸出電壓紋波，跨 C4 測量，使用 10x 探頭. VIN = 12V，VOUT = 1.2V，IOUT = 1000mA，JP2 打開，全 BW，直流耦合，帶直流阻斷器的 50Ω 終端
圖 A-4 輸出電壓紋波，于 J5 處測量. VIN = 12V，VOUT = 1.2V，IOUT = 1000mA，JP2 打開，全 BW，直流耦合，帶直流阻斷器的 50Ω 終端
圖 A-5 輸出電壓紋波，跨 C7 測量，使用 1x 探頭. VIN = 12V，VOUT = 1.2V，IOUT = 1000mA，JP2 打開，全 BW，交流耦合，不帶直流阻斷器的高阻抗終端
圖 A-6 輸出電壓紋波，跨 C7 測量，使用 10x 探頭.
